Редуктор главного подъема крана разливочного (рабочий проект)

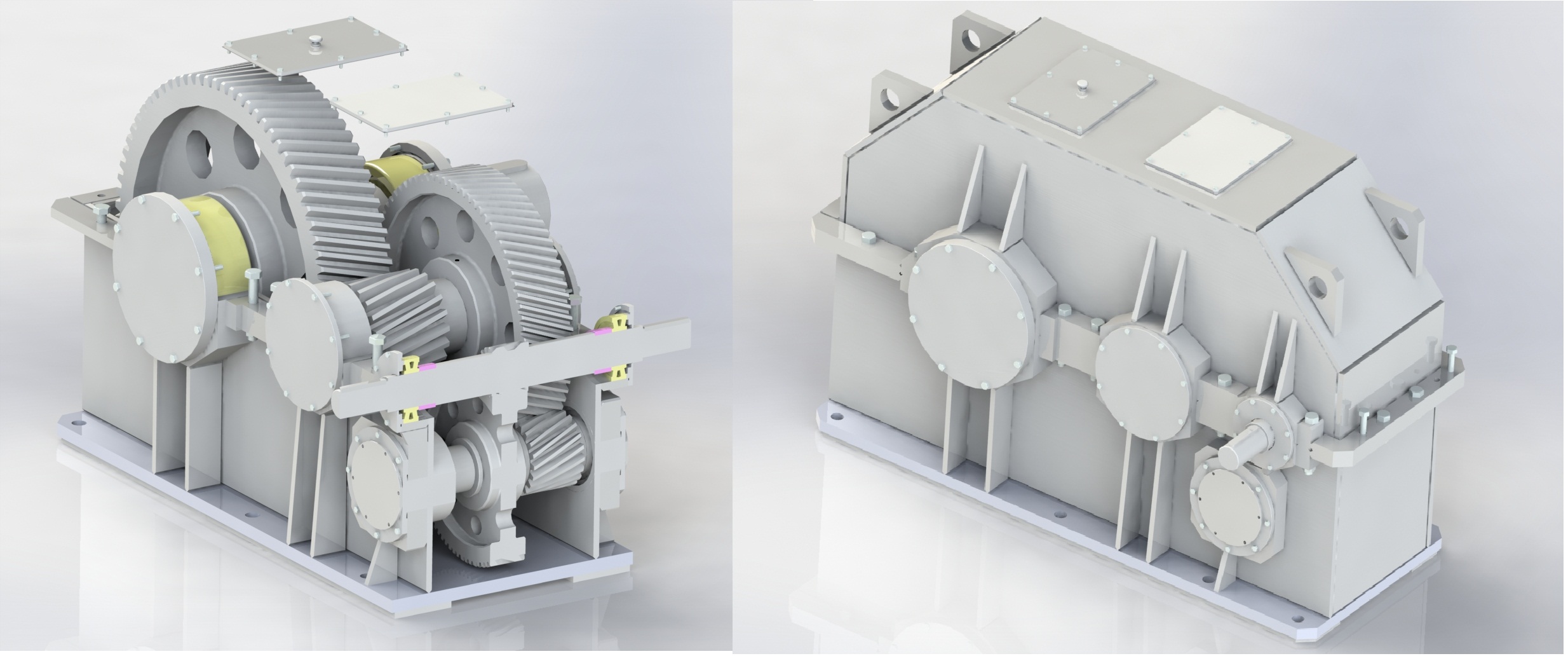

Редуктор главного подъема разливочного крана.
Характеристика:
- 3-ех ступенчатый
- первая ступень - Z1=23 m=6, z2=95 m=6
- вторая ступень - Z3=20 m=10, Z4=78 m=10
- третья ступень - Z5=20 m=14, Z6=78 m=14
Все шестерни косозубые, общее передаточное отношение u=62.
Максимальный крутящий момент на выходном валу - 120 кН.
Посадочный диаметр быстоходного вала - 110 мм, тихоходного - 260 мм.
Габариты редуктора - ДхШхВ - 2210х1450х1420 мм.
Вес редуктора - 5500 кг.
Проект рабочий, по моделям делал чертежи. Всё вплоть до люков и маслоуказателей.

Состав: 3D сборка и все детали Язык документа

Софт: SolidWorks 2014

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор главного подъема крана разливочного (рабочий проект)

Просмотр файлов
верхняя крышка сварная.SLDASM
люк с отдушиной.SLDASM
общая сборка.SLDASM
Подшипник 7622.SLDASM
подшипник 22222Е 110х200х53.SLDASM
подшипник 22332 160х340х114.SLDASM
подшипник 23152 260х440х144.SLDASM
ᡮઠ ??᫮㪠??⥫?.SLDASM
сварной корпус.SLDASM
Бобышка второго вала ЭС-229.01.00.07.SLDPRT
Бобышка первого вала ЭС-229.01.00.06.SLDPRT
Бобышка третьего вала ЭС-229.01.00.08.SLDPRT
Бобышка четвертого вала ЭС-229.01.00.09.SLDPRT
Болт ГОСТ 7805-70.SLDPRT
вал-шестерня (1 передачи).SLDPRT
вал-шестерня №2 m10 z20 b20.7.SLDPRT
Вал-шестерня №3 m14 z20 b15.SLDPRT
Вал тихоходный №4.SLDPRT
верхний люк.SLDPRT
верхняя боковая стенка.SLDPRT
верхняя крышка.SLDPRT
Винт ГОСТ 11738-84.sldprt
втулка вала №2.SLDPRT
втулка вала №2 упорная.SLDPRT
втулка вала №3.SLDPRT
Втулка вала №4.SLDPRT
Гайка.SLDPRT
глухая крышка вала №4.SLDPRT
Детали подш 22222Е.SLDPRT
Детали подш 22332Е.SLDPRT
Детали подш 23152.SLDPRT
детали подшипника ГОСТ27365-87.SLDPRT
Дистанционная втулка первого вала.SLDPRT
Зеркально отразитьребро верхнее вал №4.SLDPRT
колесо вала №2 m7 z82 b14.93.SLDPRT
Колесо вала №3 m10 z78 b20.7.SLDPRT
Колесо вала №4 m14 z78 b15.SLDPRT
Корпус маслоуказателя.SLDPRT
крышка второго вала.SLDPRT
крышка второго вала глухая.SLDPRT
крышка первого вала.SLDPRT
крышка третьего вала.SLDPRT
крышка четвертого вала.SLDPRT
Основание ЭС-229.01.00.01.SLDPRT
отдушина.SLDPRT
Платик вставка правый ЭС-229.01.00.012.SLDPRT
Платик левый ЭС-229.01.00.010.SLDPRT
Платик правый ЭС-229.01.00.011.SLDPRT
Платик ЭС-229.01.00.02.SLDPRT
Платик ЭС-229.01.00.013.SLDPRT
Платик ЭС-229.01.00.014.SLDPRT
Платик ЭС-229.01.00.015.SLDPRT
Платик ЭС-229.01.00.016.SLDPRT
Прокладка.SLDPRT
прокладка маслоуказателя.SLDPRT
проушина.SLDPRT
ребро верхнее вал №4.SLDPRT
ребро опоры второго вала.SLDPRT
ребро первой опоры.SLDPRT
Ребро ЭС-229.01.00.017.SLDPRT
Ребро ЭС-229.01.00.018.SLDPRT
сливная пробка.SLDPRT
стакан второго вала.SLDPRT
Стекло маслоуказателя.SLDPRT
Стенка боковая левая ЭС-229.01.00.04.SLDPRT
Стенка боковая правая ЭС-229.01.00.05.SLDPRT
стенка лицевая ЭС-229.01.00.03.SLDPRT
уклон.SLDPRT
шпонка вала №1.SLDPRT
шпонка тихоходного вала.SLDPRT
