Редуктор конический - передаточное число U = 2

Кафедра машино строения

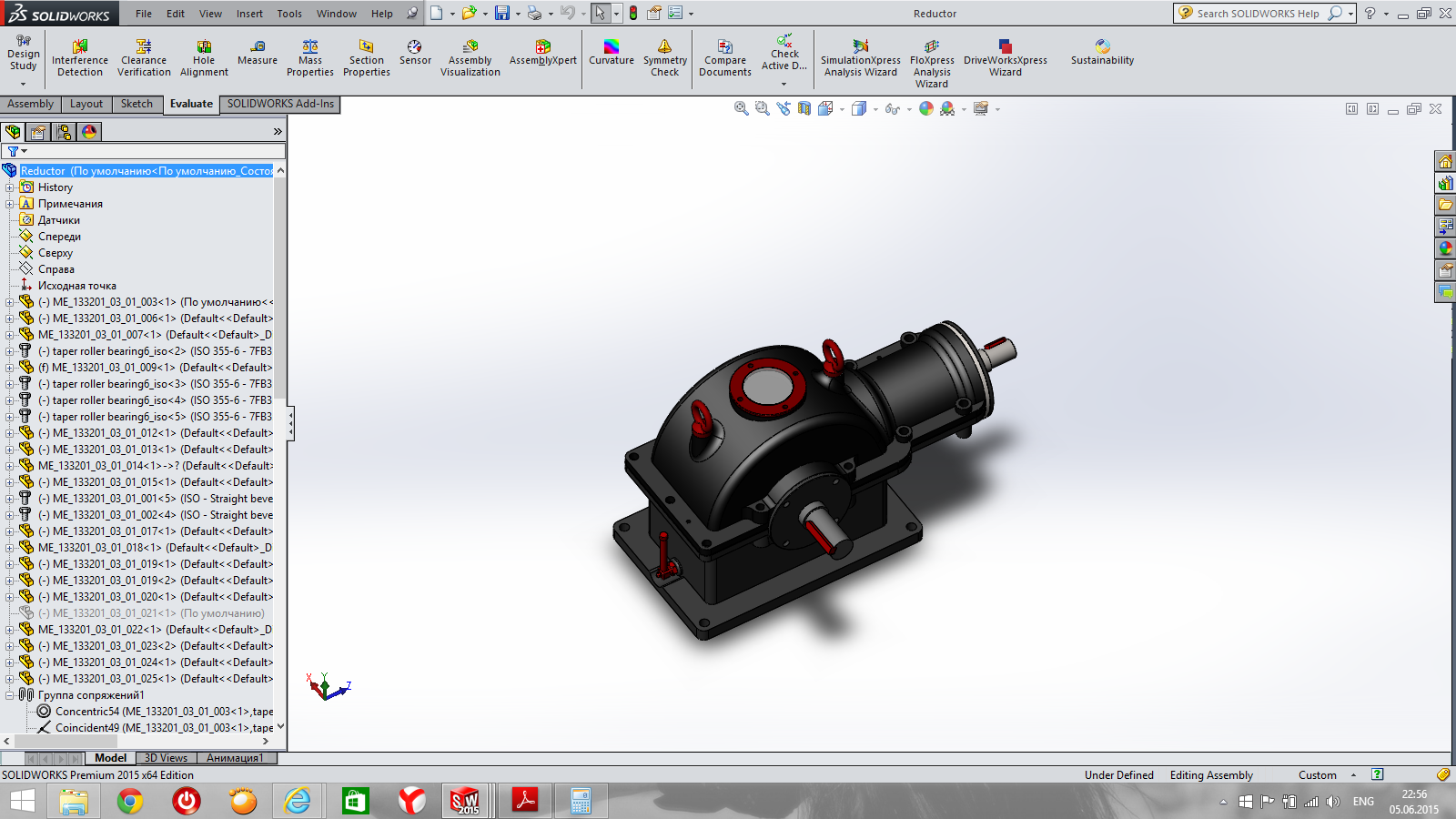

Редуктор конический одноступенчатый, анимация сборки-разборки, видео
Техническая характеристика:
Передаточное число U = 2
Число зубьев шестерни Zш = 25
Число зубьев колеса Zк = 100
Внешний окружной модуль модуль Mе = 14
Внешнее делительное конусное растояние Re = 0 мм
Внешний делительный диаметр шестерни deш = 160 мм
Внешний делительный диаметр колеса deк = 320 мм
К.П.Д. - 0,95
Номинальный вращающий момент на ведомом валу M = 2000 Н*м
Угловая скорость ведомого вала w = 15 1/c
Диаметр входного конца ведущего вала dвх = 45 мм
Диаметр выходного конца ведомого вала dвих = 50 мм

Состав: Редуктор конический

Софт: SolidWorks 2015

Файлы:
Reductor cu roci conice/
Reductor cu roci conice/Nivel ulei.SLDPRT
Reductor cu roci conice/Arbore iesire.SLDPRT
Reductor cu roci conice/Piulita fixare M30x2.SLDPRT
Reductor cu roci conice/Bucsa Ax Pinion.sldprt
Reductor cu roci conice/Roata Dintata conica.SLDPRT
Reductor cu roci conice/Roata Dintataa.SLDPRT
Reductor cu roci conice/Saiba ISO 7094 - 8 fixare roata curea.sldprt
Reductor cu roci conice/Reductor Cu roti conice.PDF
Reductor cu roci conice/Dimensionare Arbore Pinion.SLDDRW
Reductor cu roci conice/Rulment DIN 720 33007.SLDPRT
Reductor cu roci conice/Rulment Arbore DIN 720 - 32008X - Full,DE,AC,Full.sldprt
Reductor cu roci conice/Pana 2 B8X7X22.sldprt
Reductor cu roci conice/Rulment Radial Axial Arbore iesire.SLDPRT
Reductor cu roci conice/capac arb intrare.SLDPRT
Reductor cu roci conice/Roata Dintataa.SLDDRW
Reductor cu roci conice/pana roata dintata.SLDPRT
Reductor cu roci conice/Distantier ax pinion.SLDPRT
Reductor cu roci conice/Saiba.SLDPRT
Reductor cu roci conice/Surub Ridicare.SLDPRT
Reductor cu roci conice/Arbore Pinion.SLDPRT
Reductor cu roci conice/Thumbs.db
Reductor cu roci conice/Vizor.SLDPRT
Reductor cu roci conice/Capac Inchidere arbore iesire.SLDPRT
Reductor cu roci conice/Rulment DIN 720 - 33007 - 20,SI,NC,20.sldprt
Reductor cu roci conice/Surub M8x20 ISO.sldprt
Reductor cu roci conice/Bolt ghidare.sldprt
Reductor cu roci conice/Новая папка/
Reductor cu roci conice/pinion.SLDPRT
Reductor cu roci conice/Dimensionare arbore iesire.SLDDRW
Reductor cu roci conice/Carcasa Inferioara.SLDPRT
Reductor cu roci conice/Capac Deschis arbore iesire.SLDPRT
Reductor cu roci conice/Sealing arb intrare.SLDPRT
Reductor cu roci conice/Inel arbore.sldprt
Reductor cu roci conice/Reductor Cu roti conice.SLDDRW
Reductor cu roci conice/Arbore Pinion.SLDDRW
Reductor cu roci conice/roata curea.SLDPRT
Reductor cu roci conice/Sealing DIN 3760-NB 0017W750.SLDPRT
Reductor cu roci conice/Carcasa Superioara.sldprt
Reductor cu roci conice/Reductor Cu roti conice.SLDASM
Reductor cu roci conice/Nivel.sldprt
Reductor cu roci conice/Ax Pinion.SLDDRW
