Редуктор конический

Редуктор конический одноступенчатый, анимация сборки-разборки, видео
Техническая характеристика:
Передаточное число U = 2
Число зубьев шестерни Zш = 18
Число зубьев колеса Zк = 36
Внешний окружной модуль модуль Mе = 14
Внешнее делительное конусное растояние Re = 0 мм
Внешний делительный диаметр шестерни deш = 160 мм
Внешний делительный диаметр колеса deк = 320 мм
К.П.Д. - 0,95
Номинальный вращающий момент на ведомом валу M = 2000 Н*м
Угловая скорость ведомого вала w = 15 1/c
Диаметр входного конца ведущего вала dвх = 45 мм
Диаметр выходного конца ведомого вала dвих = 50 мм

Состав: 3D Сборка, анимация сборки-разборки Язык документа

Софт: SolidWorks 10

Файлы:
Редуктор конический\22.sldasm
Редуктор конический\Болт М8х20 ГОСТ 15589-70.sldprt
Редуктор конический\Гайка стопорная.SLDPRT
Редуктор конический\Деталь.sldprt
Редуктор конический\Деталь1.sldprt
Редуктор конический\Деталь10.sldprt
Редуктор конический\Деталь11.sldprt
Редуктор конический\Деталь12.sldprt
Редуктор конический\Деталь13.sldprt
Редуктор конический\Деталь14.sldprt
Редуктор конический\Деталь15.sldprt
Редуктор конический\Деталь16.sldprt
Редуктор конический\Деталь17.sldprt
Редуктор конический\Деталь18.sldprt
Редуктор конический\Деталь19.sldprt
Редуктор конический\Деталь2.sldprt
Редуктор конический\Деталь20.sldprt
Редуктор конический\Деталь21.sldprt
Редуктор конический\Деталь22.sldprt
Редуктор конический\Деталь23.sldprt
Редуктор конический\Деталь24.sldprt
Редуктор конический\Деталь25.sldprt
Редуктор конический\Деталь26.sldprt
Редуктор конический\Деталь27.sldprt
Редуктор конический\Деталь28.sldprt
Редуктор конический\Деталь29.sldprt
Редуктор конический\Деталь3.sldprt
Редуктор конический\Деталь4.sldprt
Редуктор конический\Деталь5.sldprt
Редуктор конический\Деталь6.sldprt
Редуктор конический\Деталь7.sldprt
Редуктор конический\Деталь8.sldprt
Редуктор конический\Деталь9.sldprt
Редуктор конический\Манжета 50.SLDPRT
Редуктор конический\Манжета 58.SLDPRT

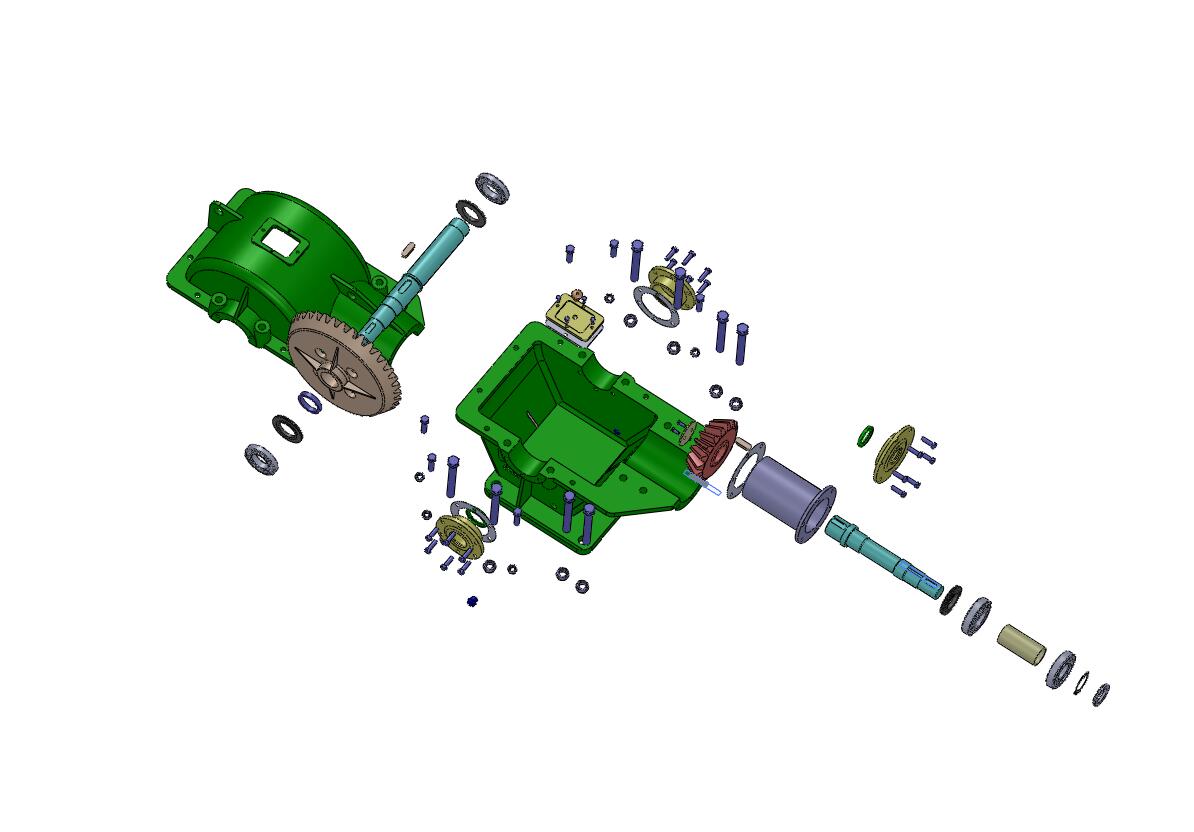

Редуктор конический\редуктор конический разобранный.jpg
Редуктор конический\Редуктор конический.avi

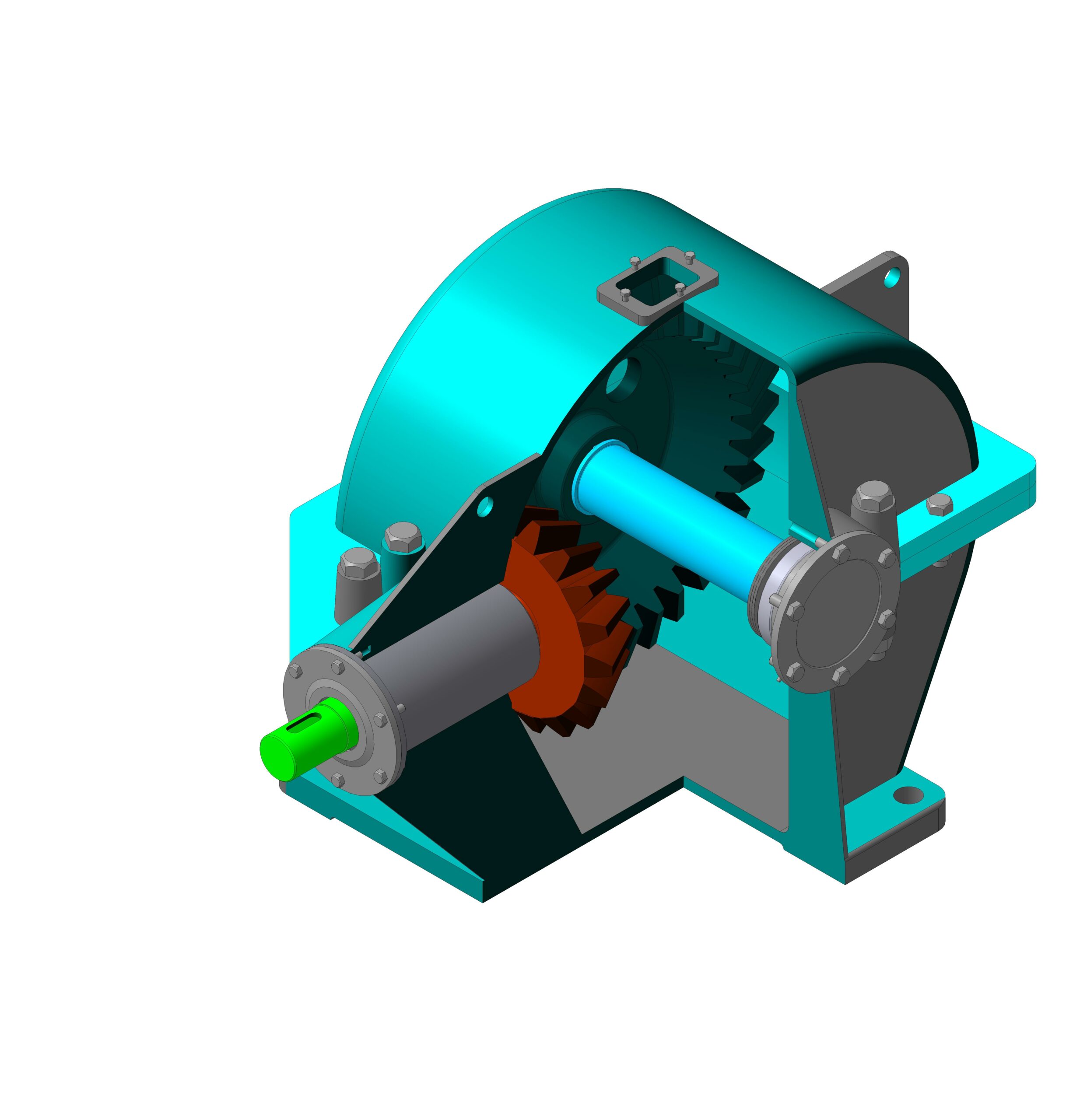

Редуктор конический\редуктор конический.jpg
Редуктор конический\Редуктор конический.SLDASM
