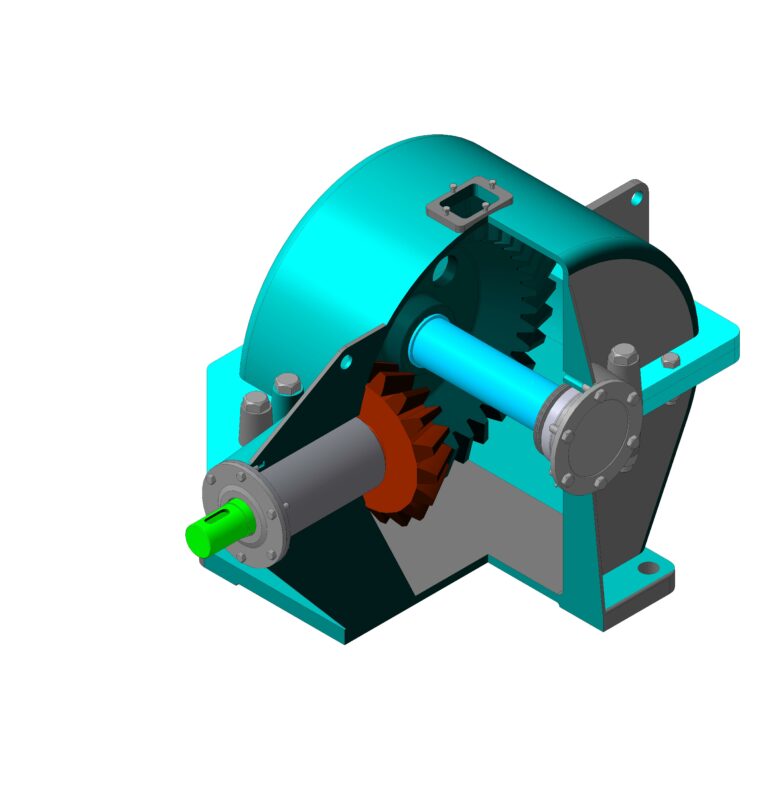

Редуктор конический одноступенчатый

Передаточное число U = 2
Число зубьев шестерни Zш = 18
Число зубьев колеса Zк = 36
Внешний окружной модуль модуль Mе = 18
Внешнее делительное конусное растояние Re = 0 мм
Внешний делительный диаметр шестерни deш = 324 мм
Внешний делительный диаметр колеса deк = 648 мм

К.П.Д. - 0,95
Номинальний вращающий момент на ведомом валу M = 3500 Н*м
Угловая скорость ведомого вала w = 10 1/c

Тип и номер установленых подшипников:
радиально-упорные роликовые, №7516, №7219
Материал шестерни - сталь 40Л
Материал колеса - сталь 40

Диаметр входного конца ведущего вала dвх = 71 мм
Диаметр выходного конця ведомого вала dвих = 85 мм

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор конический одноступенчатый

_????????.a3d
Вал ведомый.m3d
Вал ведущий.m3d
Втулка_1.m3d
Втулка_2.m3d
Зубчатая шестерня.m3d
Зубчатое колесо.m3d
Кольцо маслоуд_1.m3d
Кольцо маслоуд_2.m3d
Корпус.m3d
Крепежные элементы/
Крепежные элементы/Болт М12.m3d
Крепежные элементы/Болт М16.m3d
Крепежные элементы/Болт М22.m3d
Крепежные элементы/Болт М30.m3d
Крепежные элементы/Болт М8.m3d
Крепежные элементы/Гайка 22,6.m3d
Крепежные элементы/Гайка 30,6.m3d
Крепежные элементы/Упорная гайка.m3d
Крепежные элементы/Упорная шайба.m3d
Крышка подшипника 1.m3d
Крышка подшипника 2 (гл).m3d
Крышка подшипника 2 (нс).m3d
Крышка смотрового отверстия.a3d
Крышка.m3d
Подшипник 7219.m3d
Подшипник 7516.m3d
Пробка.m3d
Стакан.m3d
Шпонка_12.m3d
Шпонка_22.m3d
Щуп.m3d
