Редуктор цилиндрический прямозубый

Сумской государственный университет
Кафедра гидравлических машин, гидроприводов и гидропневматике
Курсовой проект по дисциплине "Детали машин"
На тему "Редуктор прямозубый цилиндрический"
Сумы 2017

Исходные данные:
- кінематична схема привода конвеєра (рис. 1)
- сила тяги конвеєра F = 3,8 кН;
- швидкість стрічки V = 1,3 м/с;
- діаметр барабана D = 0,35 м

В данной работе рассматривается редуктор, используемый как привод ленточного конвейера.

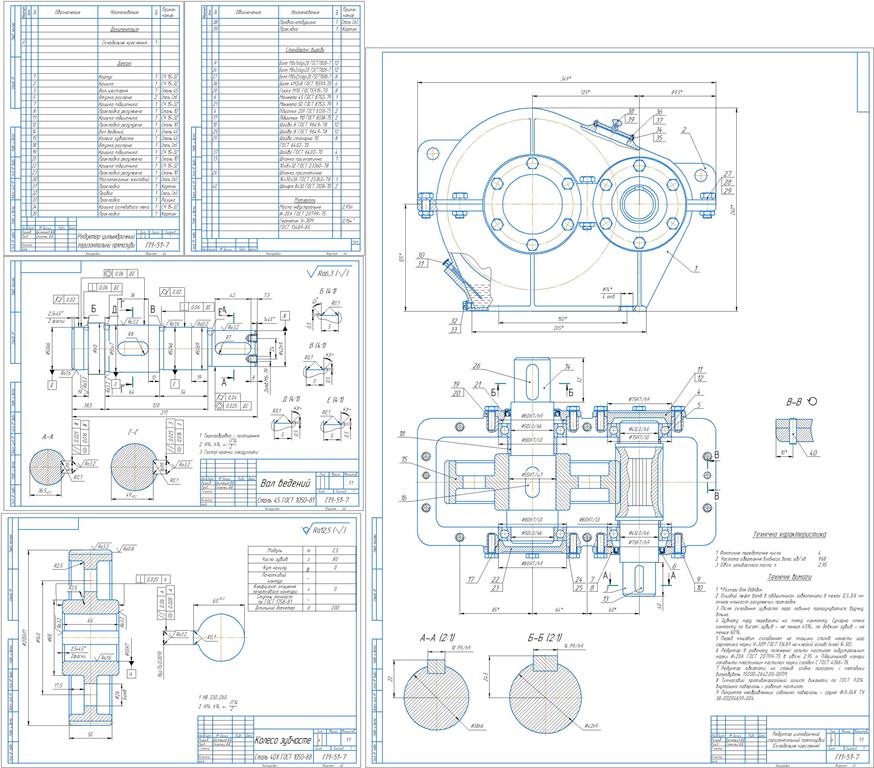

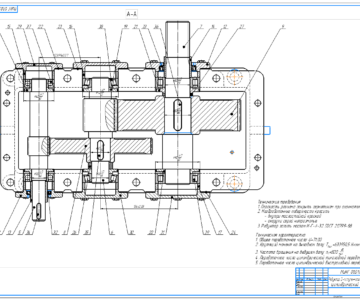

Графическая часть содержит чертежи: Редуктор(СБ), вал, зубчатое колесо.

Содержание
1. Технічне завдання на проектування
2. Розрахунок основних параметрів привода
3. Розрахунок передач привода
4. Попередні розрахунки валів редуктора
5. Розрахунок шпонкових з’єднань редуктора
6. Визначення конструктивних розмірів деталей передач
7. Визначення радіальних сил в підшипниках кочення
8. Перевірка довговічності підшипників
9. Уточнений розрахунок небезпечного перерізу вихідного вала редуктора
Список літератури

Состав: Редуктор(СБ), Вал, Зубчатое колесо, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16
