Редуктор коническо-цилиндрический двухступенчатый u=14.3
0
390
12377
23
1
20

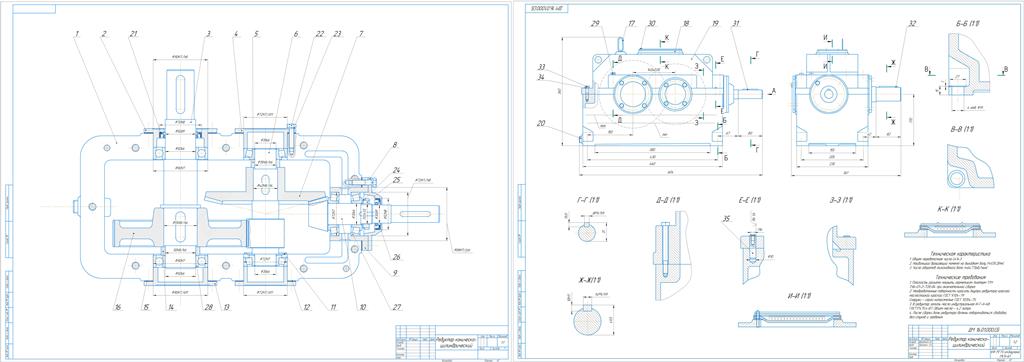

Чертеж двухступенчатого конически-цилиндрического, предназначенного для передачи крутящего момента с электродвигателя на приводной барабан ленточного конвейера.
Содержание:
1. Техническое задание 3
2. Кинематическая схема привода ленточного конвейера 4
3. Выбор электродвигателя 5
4. Проектный и проверочный расчёт зубчатых передач 7
5. Определение диаметра валов 18
6. Выбор и расчет шпоночных соединений 20
7. Выбор муфты 21
8. Выбор посадок зубчатых колес и подшипников 21
9. Смазка зубчатых зацеплений и подшипников 21
10. Литература 22
Сообщить о проблеме
Автор
Lvbnhbq
Дата
27.11.2011
Язык
Русский
Состав
Вид общий, Сборочный чертеж, спецификация, деталировка, РПЗ
Софт
КомпасV11
Отзывов пока нет
Содержимое архива
-
Лист 1!!.cdw
-
Лист2!!.cdw
-
Лист 3-1.Зубч.Колесо.cdw
-
Лист 3-2 Муфта.cdw
-
Лист 3-3.Вал.cdw
-
Лист 4.Приводной вал.cdw
-
Спецификация_Лист5.spw
-
Спецификация Лист 1.spw
-
Спецификация Муфта.spw
-
моя рпзр.docx
-
спецификация Лист4.cdw
