Проектировка и расчет редуктора (червячного)

Белорусский национальный технический университет
Кафедра: «Детали машин, ПТМ и М»
Курсовой проект по дисциплине «Детали машин»
На тему "Проектировка и расчет редуктора"
Минск 2017

Исходные данные: мощность Pв=5кВт,частота вращения nв=40 об/мин-1, срок службы 7 лет.
В данной работе производится расчет и проектировка коническо-цилиндрического редуктора.

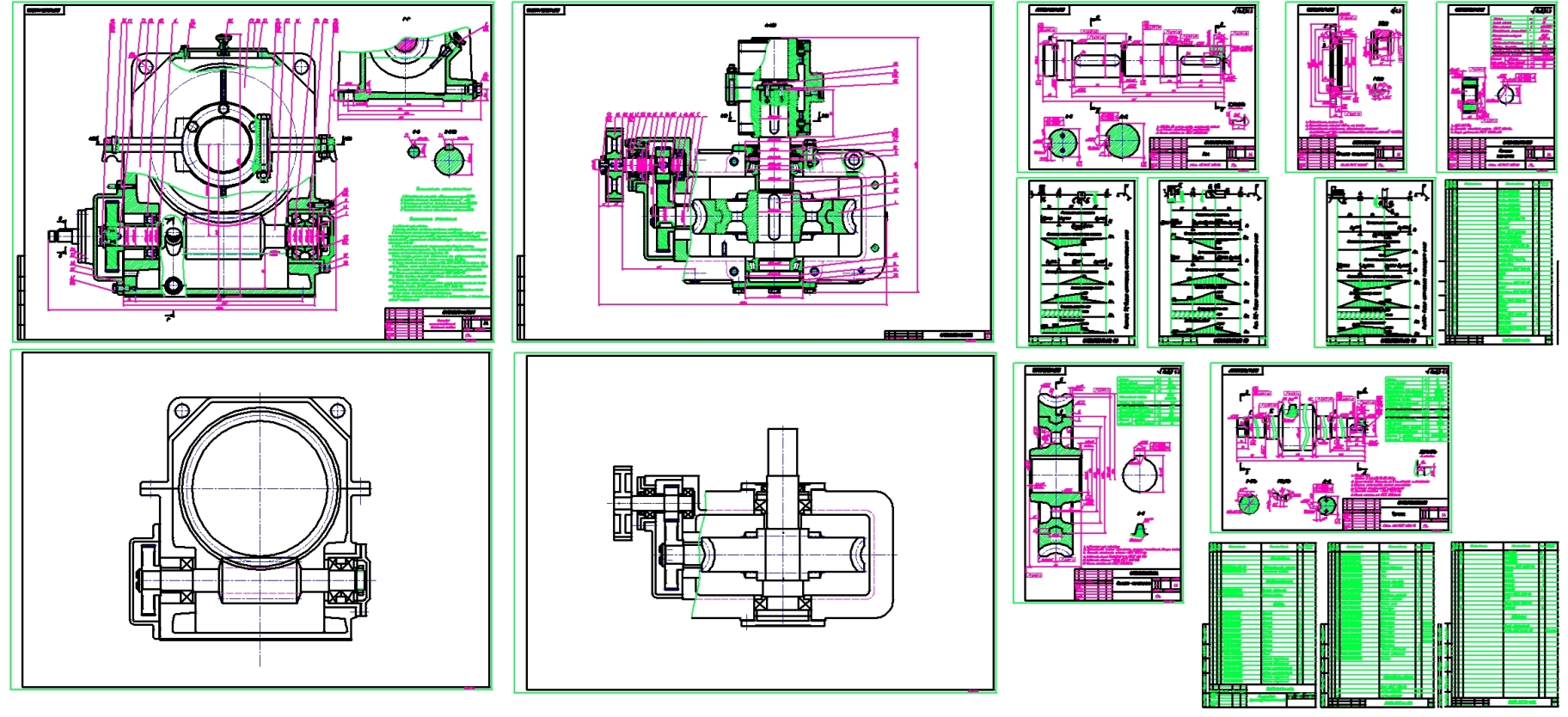

Графическая часть содержит сборочный чертеж редуктора, чертеж вала и шкива, спецификацию и монтажную схему.

Содердание
1.Введение
2. Выбор электродвигателя и кинематический расчет
3. Определение мощностей и передаваемых вращающих моментов
4.Расчет передач
4.1 Расчет червячной передачи
тихоходной ступени
4.2 Расчет цилиндрической косозубой передачи
быстроходной ступени
4.3 Расчет зубчато-ременной передачи
5. Предварительный расчет диаметров валов
6. Подбор и проверочный расчет муфт
7. Предварительный подбор подшипников
8. Компоновочная схема и выбор способа смазывания
передач и подшипников.
9. Расчет валов по эквивалентному моменту
10. Подбор подшипников по долговечности
11. Подбор и проверочный расчет шпоночных и
шлицевых соединений
12. Расчет валов на выносливость
13. Назначение посадок, шероховатостей, допусков форм
и расположения поверхностей
14. Определение размеров корпусных деталей
15. Сборка редуктора, регулировка подшипников
и зацеплений
16. Описание монтажной схемы
Литература
Приложения
П1 Спецификация
П2 Эскизная компоновка редуктора
