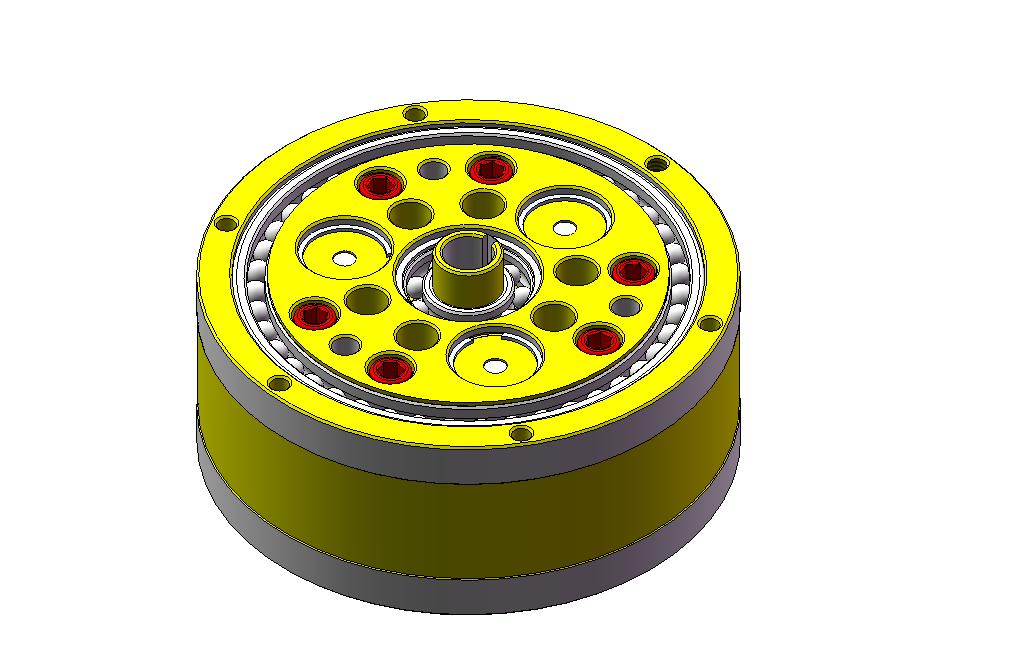

Редуктор планетарно-цевочный РПЦ-230СБ

Конструкция планетарно-цевочного редуктора РПЦ-230СБ имеет вертикальное исполнение. На конец ведущего вала посажена втулка с двумя эксцентриками. На эксцентрики установлены зубчатые колеса (сателлиты), взаимодействующие с неподвижно закрепленными цевками. При вращении ведущего вала колеса совершают плоское движение, поворачиваясь за один оборот вала на угол, соответствующий разности Z2 —Z1 (Z2 — число цевок, Z1 — число зубьев колеса). На этот же угол поворачивается и ведомый вал, который соединен с колесами пальцами, жестко закрепленными в диске ведомого вала и свободно входящими в отверстия колес.
По сравнению с такими же передачами с эвольвентным зацеплением цевочные передачи имеют меньшие размеры. Цевочные редукторы хорошо работают в силовых установках, долговечны, работают плавно и бесшумно, но требуют высокой точности изготовления.
• Общее передаточное отношение – 59
• Крутящий момент на выходном валу при частоте вращения вала привода 300 об/мин – 3345 Нм
• Люфт выходного звена, не более – 3 угл. мин
• Коэффициент полезного действия – 0, 95
• Уровень шума, в пределах – 60 … 70 дБ
• Ресурс при номинальных параметрах – 6000 часов
• Ресурс без сохранения точностных параметров, не менее – 40000 часов
• Допустимый крутящий момент при аварийном останове – Мкрут. ном х 5
• Мощность используемого привода – 2,2 кВт
• Габаритные размеры: диаметр/высота – 230/93 мм
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор планетарно-цевочный РПЦ-230СБ

Просмотр файлов
РПЦ-230.01.000СБ Вал выходной.SLDASM
РПЦ-230.02.000СБ Крышка.SLDASM
РПЦ-230СБ Редуктор планетарно-цевочный.SLDASM
Болт М10-8gх30.88.01 ГОСТ 7798-70.SLDPRT
Болт М12-8gх25.88.019 ГОСТ 7798-70.SLDPRT
1020 1491-80.SLDPRT
Винт М12-8g x 55.88 ГОСТ 11738-84.SLDPRT
Винт М12-8g x 65.88 ГОСТ 11738-84.SLDPRT
Кольцо А40 ГОСТ 13940-86.SLDPRT
Кольцо А70 ГОСТ 13940-86.SLDPRT
Кольцо В30 ГОСТ 13941-86.SLDPRT
Кольцо В40 ГОСТ 13941-86.SLDPRT
Кольцо В50 ГОСТ 13941-86.SLDPRT
Кольцо В60 ГОСТ 13941-86.SLDPRT
Кольцо В62 ГОСТ 13941-86.SLDPRT
Манжета 1.1-70х95-1 ГОСТ 8752-79.SLDPRT
Подшипник 1000832 ГОСТ8338-75.SLDPRT
Подшипник 1000914 ГОСТ8338-75.SLDPRT
Подшипник 206 ГОСТ8338-75.SLDPRT
Подшипник 8114 ГОСТ 7872-89.SLDPRT
Подшипник НК 304016 ГОСТ 4060-78.SLDPRT
Подшипник НК 4045014 ГОСТ 4060-78.SLDPRT
Подшипник НК 405018 ГОСТ 4060-78.SLDPRT
РПЦ-230.00.001 Колесо внешнее.SLDPRT
РПЦ-230.00.002 Вал входной.SLDPRT
РПЦ-230.00.002 Втулка.SLDPRT
РПЦ-230.00.003-01 Сателлит.SLDPRT
РПЦ-230.00.003 Сателлит.SLDPRT
РПЦ-230.00.004 Ролик зуб.SLDPRT
РПЦ-230.00.005 Водило.SLDPRT
РПЦ-230.00.006 Крышка.SLDPRT
РПЦ-230.00.007 Палец.SLDPRT
РПЦ-230.00.008 Диск.SLDPRT
РПЦ-230.00.009 Крышка.SLDPRT
РПЦ-230.00.010 Переходник.SLDPRT
РПЦ-230.00.011-01 Прокладка.SLDPRT
РПЦ-230.00.011 Прокладка.SLDPRT
РПЦ-230.00.012 Упор.SLDPRT
РПЦ-230.01.001 Вал выходной.SLDPRT
РПЦ-230.01.002 Фланец.SLDPRT
РПЦ-230.02.001 Крышка.SLDPRT
РПЦ-230.02.002 Бобыышка.SLDPRT
РПЦ-230.02.003 Ушко.SLDPRT
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
Штифт 10n6х30 ГОСТ 3128-70.SLDPRT
Штифт 12n6х100 ГОСТ 3128-70.SLDPRT
Штифт 12n6х90 ГОСТ 3128-70.SLDPRT
