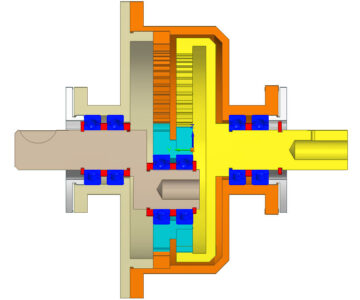

Редуктор планетарный 2А-h

0
198
2134
19
2

Волгоградский государственный технический университет
Кафедра Машиностоения
Курсовой проект Расчет планетарного редуктора
Волгоград 2001

Момент на выходном валу редуктора Т = 260 н*м.
Передаточное отношение редуктора iр = i1H(3) = 6.
Угловая скорость ведущего вала 1 = 230 рад/с.
Режим работы - средний нормальный, время работы передачи- t= 10000 ч.

Введение 2
РАСЧЕТ ПЛАНЕТАРНОГО РЕДУКТОРА 3
1. Кинематический расчет 3
2. Определение КПД передачи и вращающих моментов 6
3. Расчет зубчатого зацепления на прочность 6
4. Геометрический расчет передачи 10
5. Проверочный расчет зубчатой передачи 12
6. Усилия в зацеплении 14
7. Конструирование планетарных передач 15
8. Расчет ocей и валов 16
9. Подбор подшипников. Подшипниковые узлы 18
10. Компоновка редуктора 21
11. Определение размеров осей 22
12.Расчет шпоночных и шлицевых соединений 22
13. Смазывание планетарных передач 23
14. Некоторые конструктивные элементы редуктора 24
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 25



Дата
03.05.2015
Язык
Русский
Состав
Планетарный редуктор
Софт
КОМПАС-3D 15 Как открыть?
Содержимое архива
  • Редуктор планетарный
    • ред.план.spw
    • Привод.spw

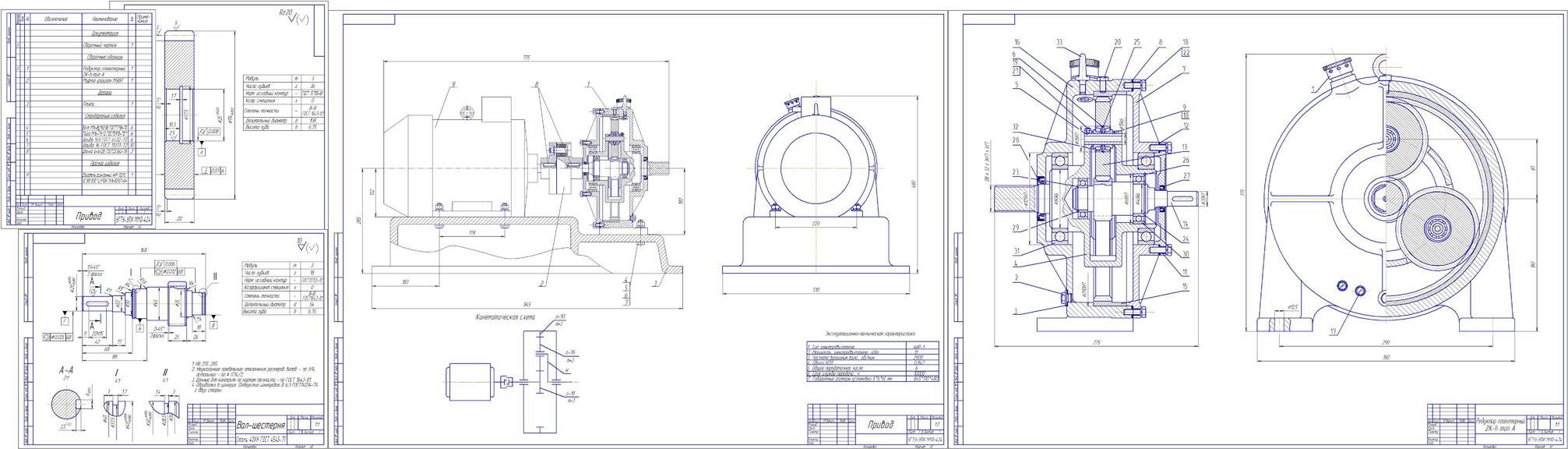

    • РЕДУТОР ПЛАНЕТАРНЫЙ.cdw
    • ПЛАНЕТАРНЫЙ РЕДУКТОР.doc
    • вал план. ред..cdw
    • Сателлит.cdw
    • монтаж привода редуктора.cdw
