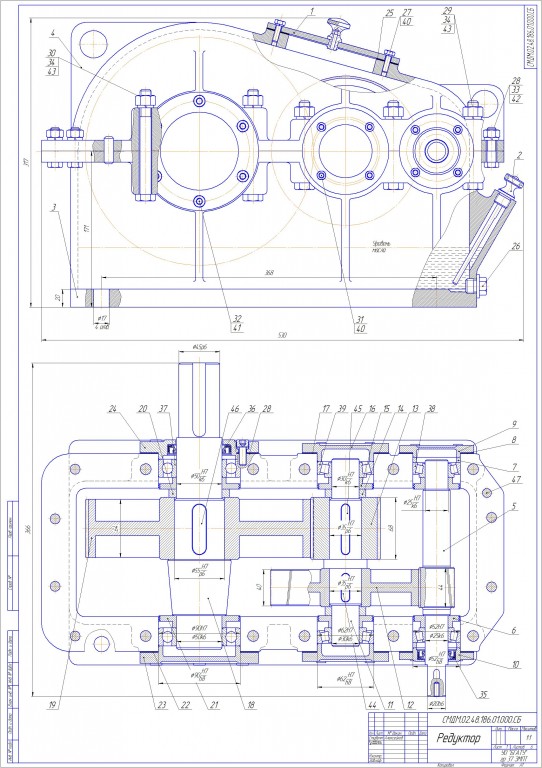

Редуктор двухступенчатый 2D

Расчет двухступенчатого редуктора мощности Р1 = 4,42 кВт и частоте вращения nдв=2880 об/мин

Техническая характеристика привода
1. Крутящий момент на тихоходном валу 382,3 Нм
2. Скорость вращения тихоходного вала 1,25 м/с
3.Общее передаточное число привода 30,32
4.Мощность электродвигателя 5,5 кВт
5.Частота вращения вала электродвигателя 2880 об/мин

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
1.КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЕТЫ ПРИВОДНОЙ СТАНЦИИ 9
2. РАСЧЕТ РЕМЕННОЙ ПЕРЕДАЧИ 13
3. РАСЧЕТ БЫСТРОХОДНОЙ ЦИЛИНДРИЧЕСКОЙ КОСОЗУБОЙ ПЕРЕДАЧИ 19
3.1. Выбор материала и назначение термической обработки 19
3.2. Определение допускаемых контактных напряжений и напряжений изгиба 20
3.3. Определение параметров передачи и геометрических размеров колес 22
3.4. Силы в зацеплении 26
3.5. Проверка зубьев колес по контактным напряжениям и по напряжениям изгиба 27
4. РАСЧЕТ ТИХОХОДНОЙ ЦИЛИНДРИЧЕСКОЙ ПРЯМОЗУБОЙ ПЕРЕДАЧИ 29
4.1. Выбор материала и назначение термической обработки 29
4.2. Определение допускаемых контактных напряжений и напряжений изгиба 30
4.3. Определение параметров передачи и геометрических размеров колес 31
4.4. Силы в зацеплении 35
4.5. Проверка зубьев колес по контактным напряжениям и по напряжениям изгиба 36
5. ПРОЕКТИРОВОЧНЫЙ РАСЧЕТ ВАЛОВ РЕДУКТОРА 38
6. КОНСТРУКТИВНЫЕ РАЗМЕРЫ ШЕСТЕРЕН, КОЛЕС И ШКИВОВ 40
6.1. Ведущий шкив 40
6.2. Ведомый шкив 41
6.3. Вал шестерня быстроходной ступени 43
6.4. Цилиндрическое косозубое колесо быстроходной ступени 43
6.5. Цилиндрическая прямозубая шестерня тихоходной ступени 44
6.6. Цилиндрическое прямозубое колесо тихоходной ступени 45
7. КОНСТРУКТИВНЫЕ РАЗМЕРЫ КОРПУСА И КРЫШКИ РЕДУКТОРА 46
8. ВЫБОР МУФТЫ НА ТЕХНОЛОГИЧЕСКОМ ВАЛУ 48
9. ПЕРВЫЙ ЭТАП КОМПОНОВКИ РЕДУКТОРА 49
10. ПОДБОР ПОДШИПНИКОВ ДЛЯ ВАЛОВ РЕДУКТОРА 52
10.1. Ведущий вал. 52
10.2. Промежуточный вал 58
10.3. Технологический вал 65
11. ВТОРОЙ ЭТАП ЭСКИЗНОЙ КОМПОНОВКИ 70
12. ПОДБОР ШПОНОК И РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ. 71
13. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ РУДЕКТОРА НА СОПРОТИВЛЕНИЕ УСТАЛОСТИ. 74
13.1. Ведущий вал. 74
13.2. Промежуточный вал. 77
13.3. Технологический вал. 80
14. СБОРКА РЕДУКТОРА 83
15. ВЫБОР ПОСАДОК 84
16. СМАЗКА ПЕРЕДАЧ И ПОДШИПНИКОВ 85
ЗАКЛЮЧЕНИЕ 86
