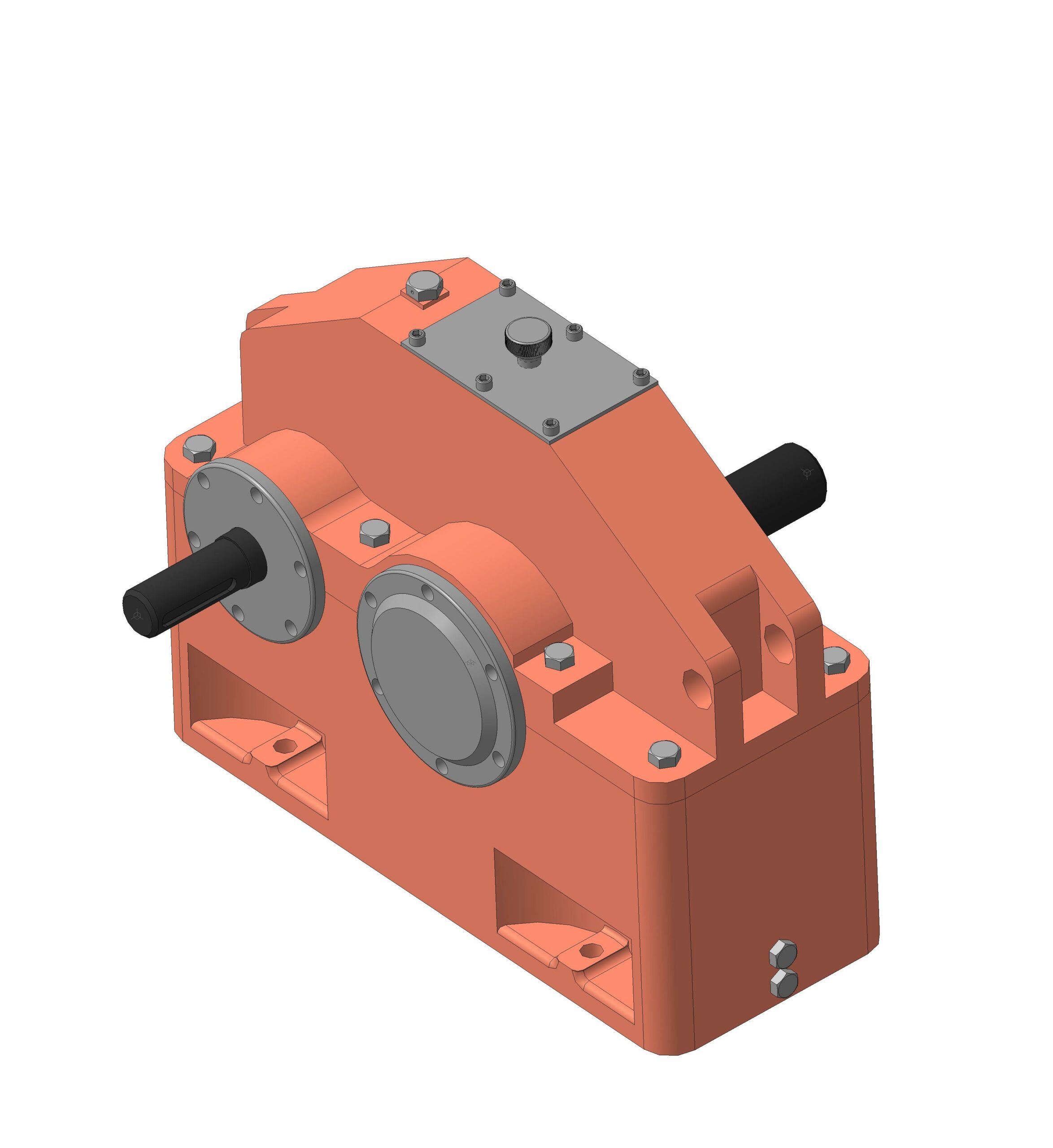

Редуктор цилиндрический одноступенчатый косозубый
модуль зубчатого зацепления M=5
число зубьев шестерни Z1=25
число зубьев колеса Z2=99
угол наклона зубьев β=10˚15ˈ
межосевое расстояние 315
высота 670
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор цилиндрический одноступенчатый 3d модель
Редуктор цилиндрический одноступенчатый 3d модель
0
234
19412
9
3
50
Содержимое архива
-
Редуктор
-
Шпонка 25х14х125.m3d
-
Вал ведомый.m3d
-
-
Чертеж.cdw
-
Кольцо.m3d
-
Низ корпуса.m3d
-
-
Редуктор Виртуальная модель .cdw
-
Крышка корпуса.m3d
-
Подшипник 417.m3d
-
Колесо.m3d
-
Люк смотровой.m3d
-
Внутрености2.a3d
-
Половина.a3d
-
Вал ведущий.m3d
-
Подшипник 413.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
Плохая работа.
Редуктор собран так, что половина деталей внутри него, входят внутрь материала корпуса. При попытке создать чертеж с 3д модели, опять же выползают все криво установленные детали, из-за чего чертеж невозможно нормально оформить, приходится по сто раз переделывать сборку.
Файл "чертеж" оказывается вообще не чертеж, а просто скриншот 3д модели))).
Отдельный вопрос к подшипникам и крышке корпуса: 1) зачем делать корпус таким широким если большая часть пространства не используется?))); 2) Как вообще подшипники выбирали и ставили их? Вообще не смутило, что онне закреплен))) при чем все)) он просто должен выпасть и в крышку влететь? короче если выбираете для курсовой лучше выберете другой. С этим только мучатся.
нет балтов и сборки
Все на месте, проверено. Открывайте файл Внутрености2.
Верхняя крышка скрыта в дереве построения.
