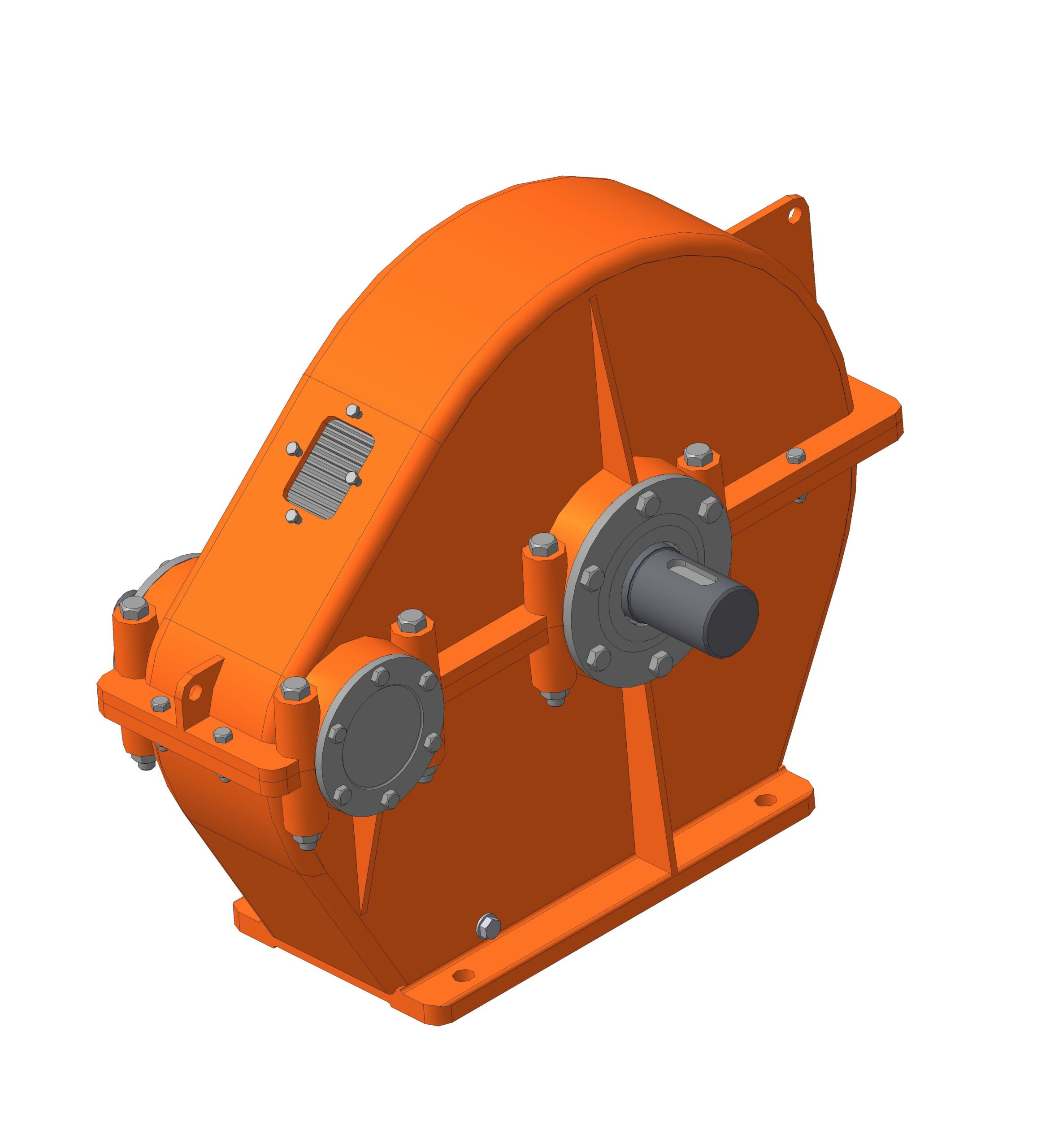

Редуктор цилиндрический прямозубый одноступенчатый U=6,3

Редуктор целиндрический одноступенчатый,
Передаточное число U=6,3
Число зубьев шестерни Zш = 30
Число зубьев колеса Zк = 189
Модуль зубчатого зацепления m = 3,5
Межосевое растояние а = 383 мм
Диаметр шестерни dш = 105 мм
Диаметр колеса dк = 662 мм
Угол наклона зубьев - 0 град.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический прямозубый одноступенчатый U=6,3

Редуктор\info.txt
Редуктор
Редуктор
Редуктор\Вал ведомый.m3d
Редуктор\Ведущий вал-шестерня.m3d
Редуктор\Зубчатое колесо.m3d
Редуктор\Кольцо маслоуд_1.m3d
Редуктор\Кольцо маслоуд_2.m3d
Редуктор\Корпус.m3d
Редуктор\Крепежные элементы\Болт М12.m3d
Редуктор\Крепежные элементы\Болт М12_.m3d
Редуктор\Крепежные элементы\Болт М16.m3d
Редуктор\Крепежные элементы\Болт М18.m3d
Редуктор\Крепежные элементы\Гайка 12,6.m3d
Редуктор\Крепежные элементы\Гайка 18,6.m3d
Редуктор\Крышка подшипника 1 (гл).m3d
Редуктор\Крышка подшипника 1 (нс).m3d
Редуктор\Крышка подшипника 2 (гл).m3d
Редуктор\Крышка подшипника 2 (нс).m3d
Редуктор\Крышка смотрового отверстия.a3d
Редуктор\Крышка смотрового отверстия.a3d.bak
Редуктор\Крышка смотрового отверстия.m3d
Редуктор\Крышка.m3d
Редуктор\Подшипник 218.m3d
Редуктор\Подшипник 311.m3d
Редуктор\Пробка.m3d
Редуктор\Распорная втулка.m3d
Редуктор\Шпонка_22.m3d
Редуктор\Щуп.m3d
Редуктор\Крепежные элементы
Редуктор
