Редуктор цилиндрично-червячный

Национальный транспортный университет
Кафедра дорожных машин
Курсовой проект по дисциплине "Детали машин"
На тему "Цилиндрическо-червячный редуктор"
Киев 2015

Спроектировать привод к ленточному конвейеру по схеме . окружное усилие на барабане F= 5 кН, окружная скорость барабана V= 0,7 м/с, диаметр барабана D= 475 мм. Срок службы привода 5 лет.
Кинематический и энергетический расчет привода машины заключается в выборе кинематической схемы привода, подборе электродвигателя, определении угловых скоростей и крутящих моментов на валах.
Техническая характеристика
1. Передаточное число U=25.
2. Передаваемая мощность Р = 5300 Вт при частоте
вращения быстроходного вала 151 1/с

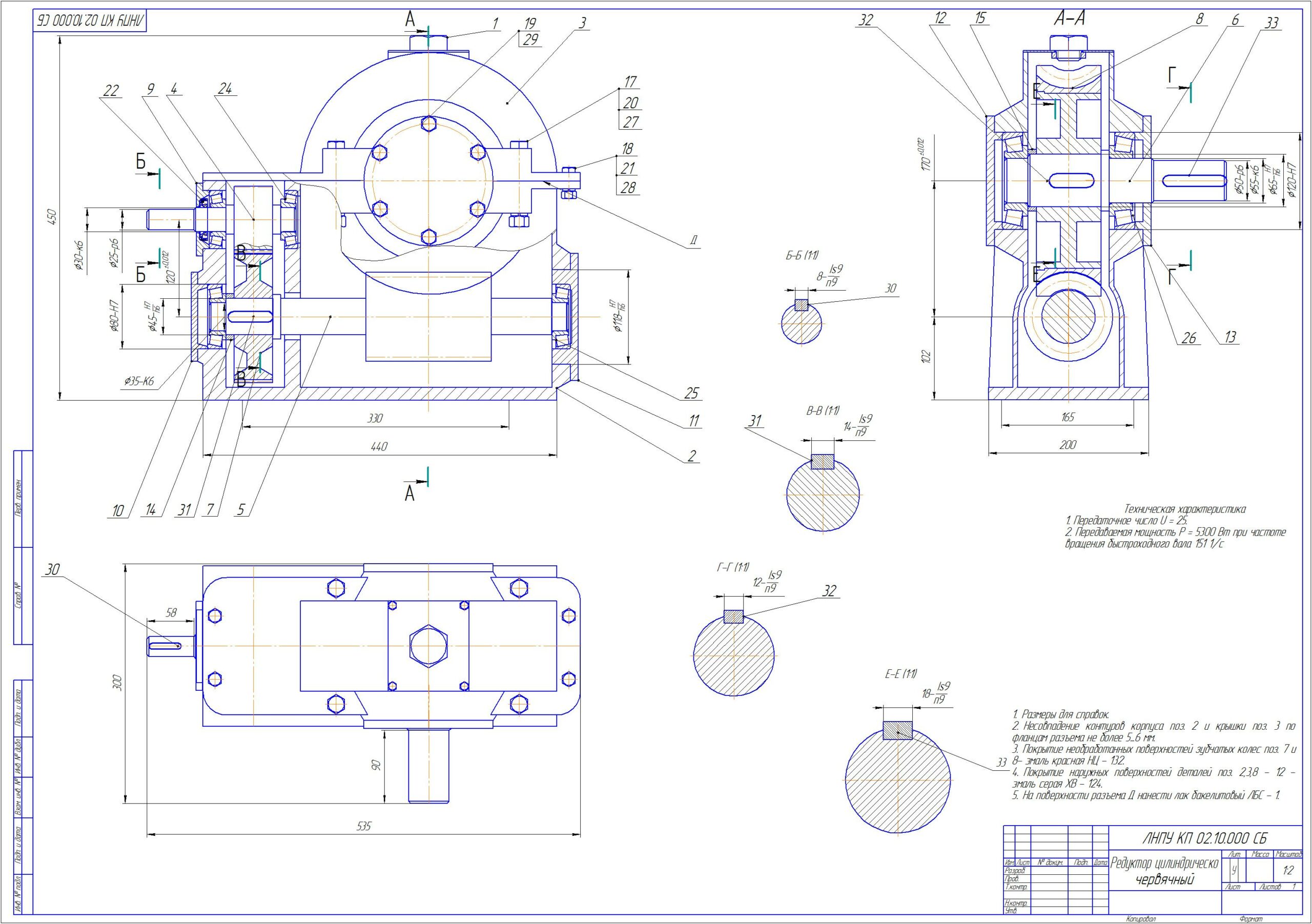

Состав: Вал в сборе, Деталировка, Крышка корпуса, сборочный чертеж редуктора , Записка, Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрично-червячный

вал в сборе.cdw
вал.cdw
колесо.cdw
Крышка корпуса.cdw
крышка.cdw
Записка.doc
сборочный.cdw
Спецификация.spw
