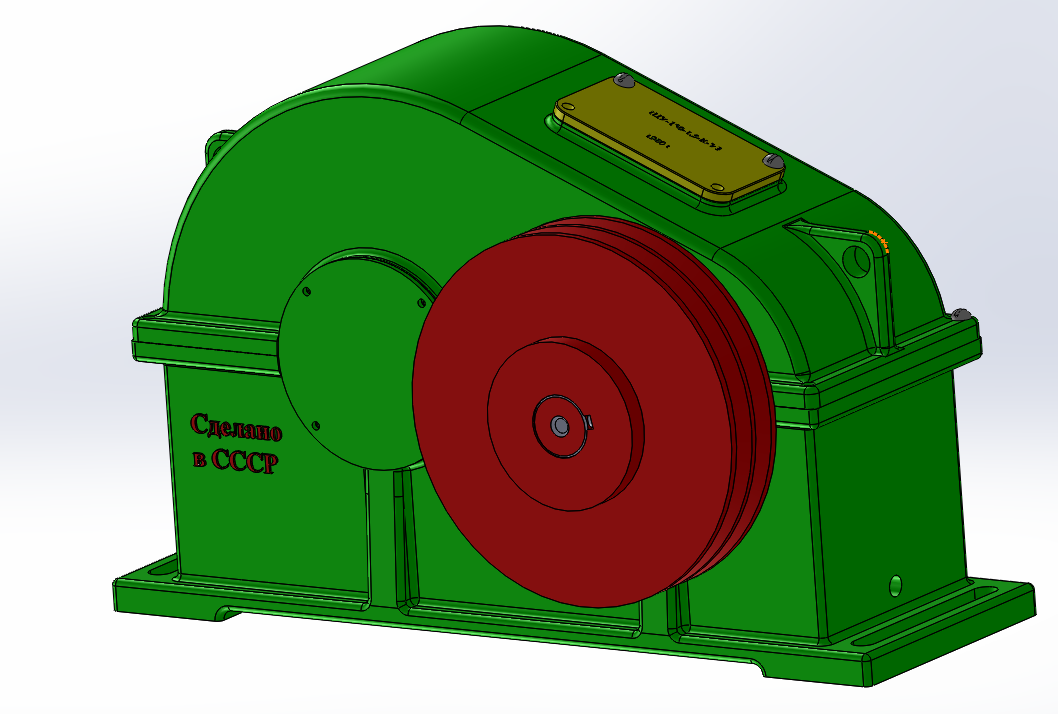

Цилиндрический одноступенчатый редуктор 1ЦУ-130-1,5-Л-У3

Цилиндрический одноступенчатый редуктор 1ЦУ — промышленный привод, предназначенный для изменения угловых скоростей и крутящего момента. Агрегат имеет параллельное расположение валов, выпускается в нескольких вариантах сборки под любые монтажные позиции. Корпус редуктора покрыт защитной краской, устойчивой к коррозии.
Технические характеристики:
Номинальный вращающий момент на выходном валу = 4000 Нм;
Допускаемая радиальная нагрузка на входном вал = 3000 Н;
Допускаемая радиальная нагрузка на выходном валу = 8000 Н;
Объем заливаемого масла = 7,5 л;
Масса = 250 кг.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работает постоянно или с периодическими остановками;
- вращение валов в любую сторону;
- работает при запыленности воздуха не более 10 мг/м3.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2014

Сайт: www
