Силовой и кинематический расчёт привода конвейера u=23,725
Сызранский филиал Самарского государственного технического университета
Кафедра химические технологии
Курсовой проект по дисциплине: "Детали машин и основы конструирования"
На тему: Силовой и кинематический расчет привода конвейера
Сызрань 2022
Мощность на выходном валу, Nпр=3,3 кВт.
Частота вращения выходного вала, n = 40 об/мин.
Ресурс работы прибора, L = 45 тыс. часов.
Разработка "Одноступенчатого прямозубого цилиндрического редуктора"

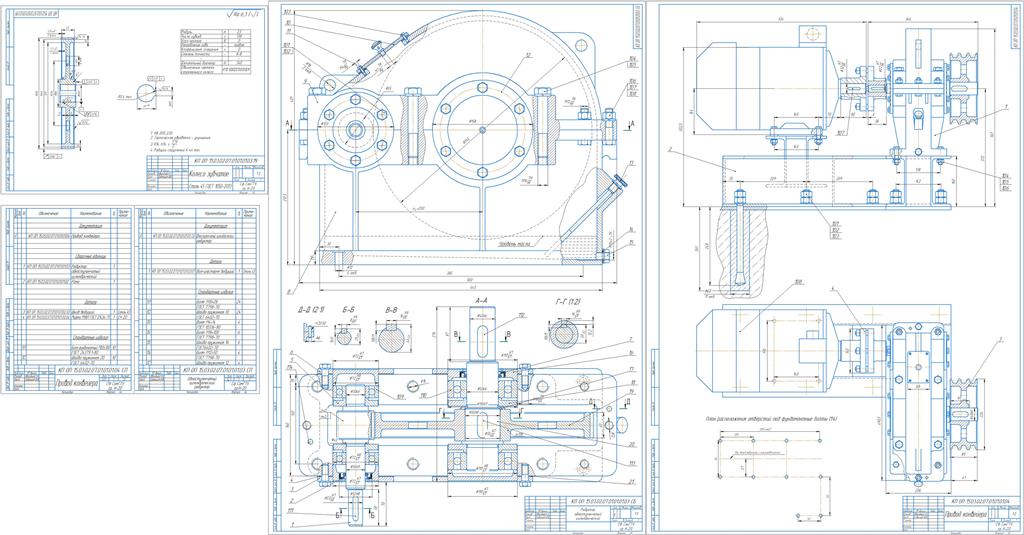

На чертежах представлены: !)Общи вид Привода конвейера, 2) Редуктор одноступенчатый, 3) Колесо цилиндрическое.
Содержание
1. Выбор электродвигателя и кинематический расчёт 4
2. Расчёт зубчатых колёс редуктора 6
3. Предварительный расчёт валов редуктора 11
4. Конструктивные размеры шестерни и колеса 12
5. Конструктивные размеры корпуса редуктора 12
6. Расчёт клиноременной передачи 12
7. Первый этап компоновки редуктора 15
8. Проверка долговечности подшипников 17
9. Проверка прочности шпоночных соединений 20
10. Уточнённый расчёт валов 21
11. Выбор сорта масла 26
12. Сборка редуктора 26
Библиографический список 28
Состав: Редуктор цилиндрический одноступенчатый (СБ), Привод конвейера (ВО), Деталировка (Колесо зубчатое цилиндрическое),Спецификация, ПЗ
Софт: КОМПАС-3D 19.1
