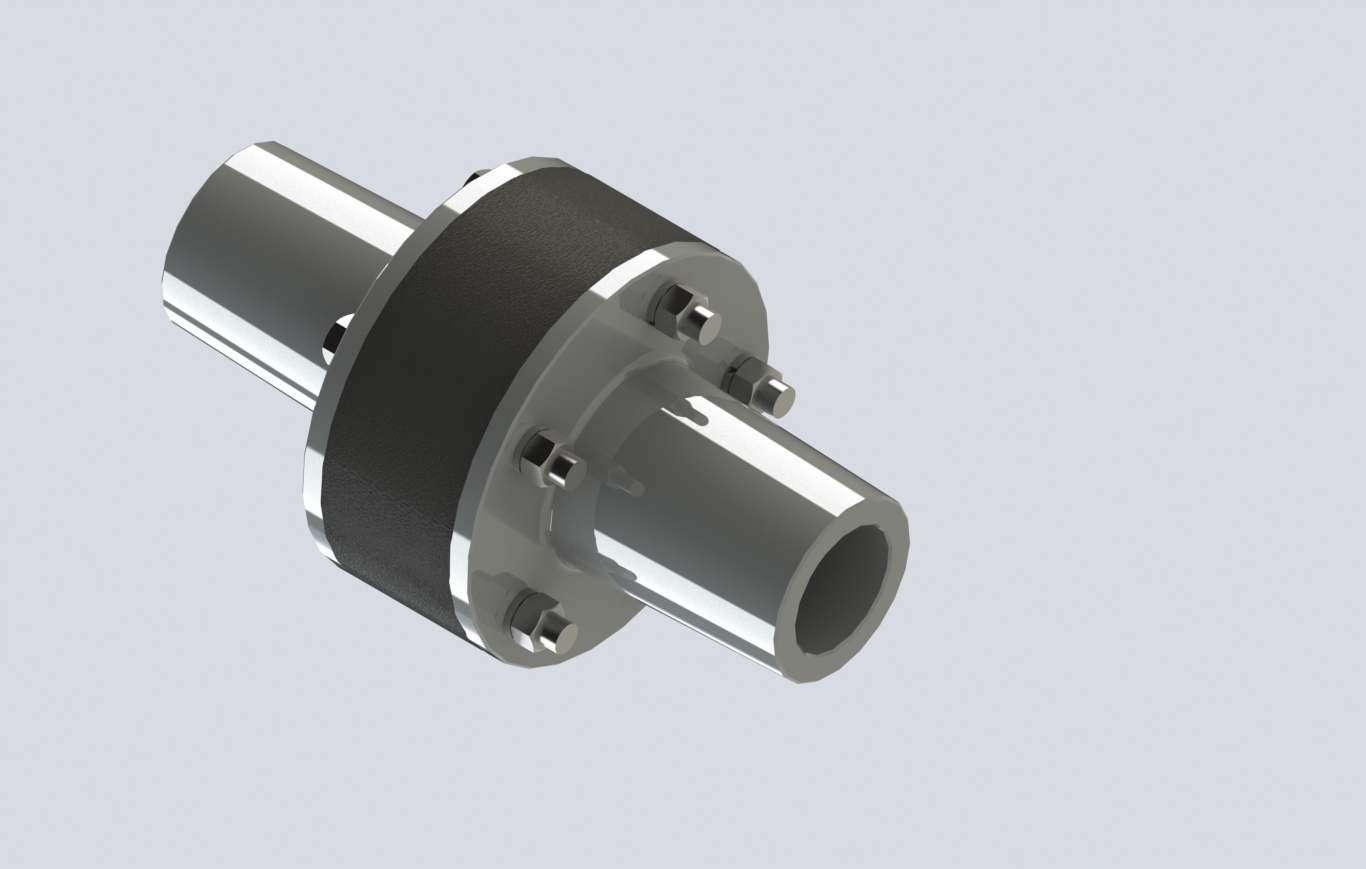

Муфта фланцевая с дистанционным кольцом

Московский государственный университет тонких химических технологий им. М.В. Ломоносова, кафедра ПМиОК

Выполнена в соответствии с методическим пособием "Справочные материалы для курсового проектирования" М,2005. Бонченко Г.А., Бульба В.Л. , Горшков А.А. и др. (стр.40)

Муфта фланцевая с дистанционном кольцом, предназначена для соединения валов, обеспечивающая достаточную соосность. Предназначена для валов диаметром 50 мм.

Размеры в соответствии с таблицей, стр. 40 (см. вышеуказанное методическое пособие)

Состав: 3D сборка Язык документа

Софт: SolidWorks 15

Файлы:

Каталог / Машиностроение и механика / Детали машин / Соединения / Муфта фланцевая с дистанционным кольцом

муфта в сборе.SLDASM
муфта.SLDPRT
фланец муфты.SLDPRT
дистанционное кольцо.SLDPRT
