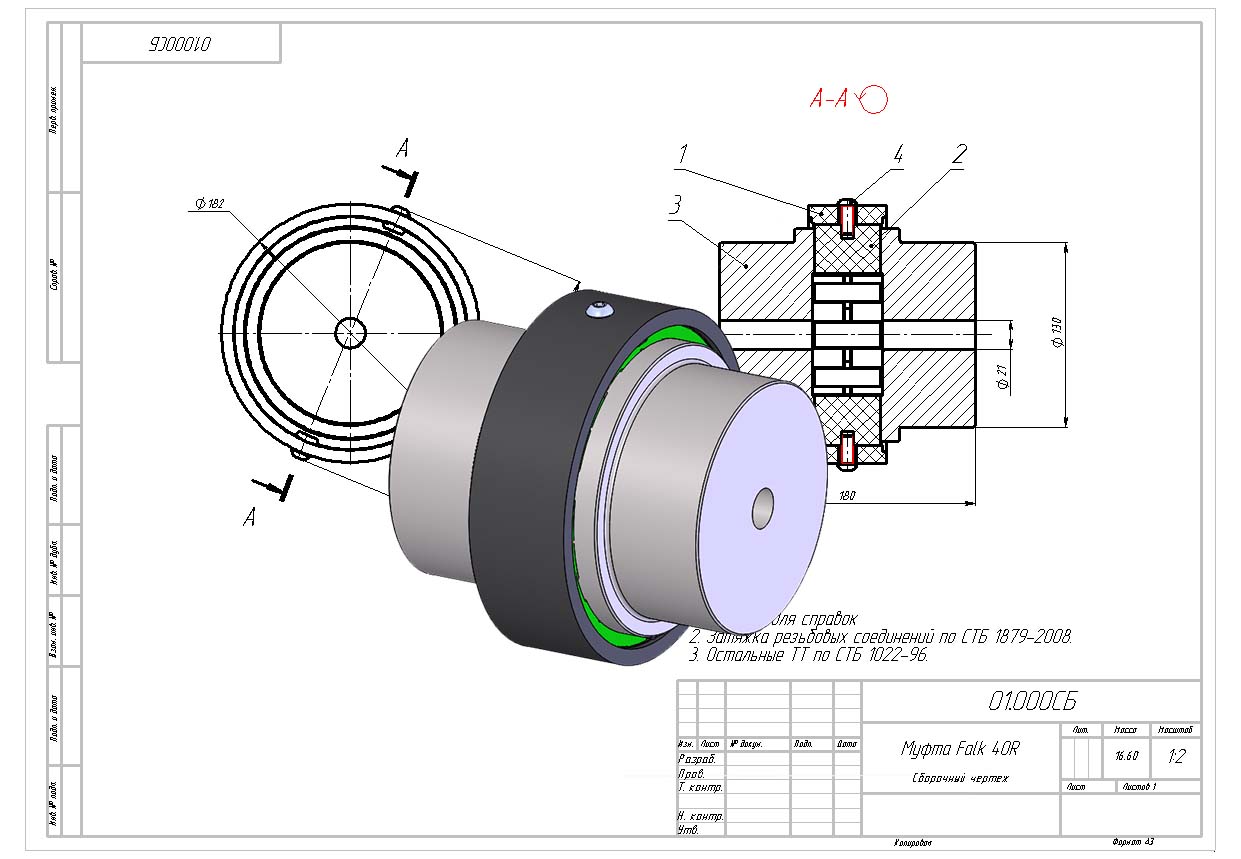

Эластомерная муфта Муфта Falk 40R представляет собой не смазываемую муфту, которые используются во многих областях промышленности. Муфта имеет отличную способность к гашению вибрации и высокую несоосность. Муфта является предохранительной, при привышении нагрузок наружное нейлоновое кольцо ломается и эластомерный элемент выходит из зацепления, после чего прекращается передача момента на ведомый вал. В работе представленны чертежи под расточку с внутренним диаметром - 21 мм. Длина муфты - 180 мм. Наружный диаметр полумуфты - 130 мм. Номинальный момент муфты - 1030 Н. Масса - 17 кг. Применение: насосы, компрессоры, оборудование общего назначения.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфта Falk 40R
Муфта Falk 40R
0
0
39
2
0
30
Автор
bysergos
Дата
28.02.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5
Как открыть?
Содержимое архива
-
01.000 Муфта Falk 40R.SLDASM
-
01.000 Муфта Falk 40R.SLDDRW
-
01.001 Элемент гибкий муфты Falk 40R.SLDDRW
-
01.001 Элемент гибкий муфты Falk 40R.SLDPRT
-
01.002 Полумуфта Falk 40R.SLDDRW
-
01.002 Полумуфта Falk 40R.SLDPRT
-
01.010 Кольцо.SLDASM
-
01.010 Кольцо.SLDDRW
-
01.011 Обойма.SLDPRT
-
01.012 Втулка.SLDDRW
-
01.012 Втулка.SLDPRT
-
Винт с полукруглой головкой и шестигранным углублением ГОСТ ISO 7380-1-М8х20-А2-070.SLDPRT
