Муфта кулачковая диаметром 69,5мм

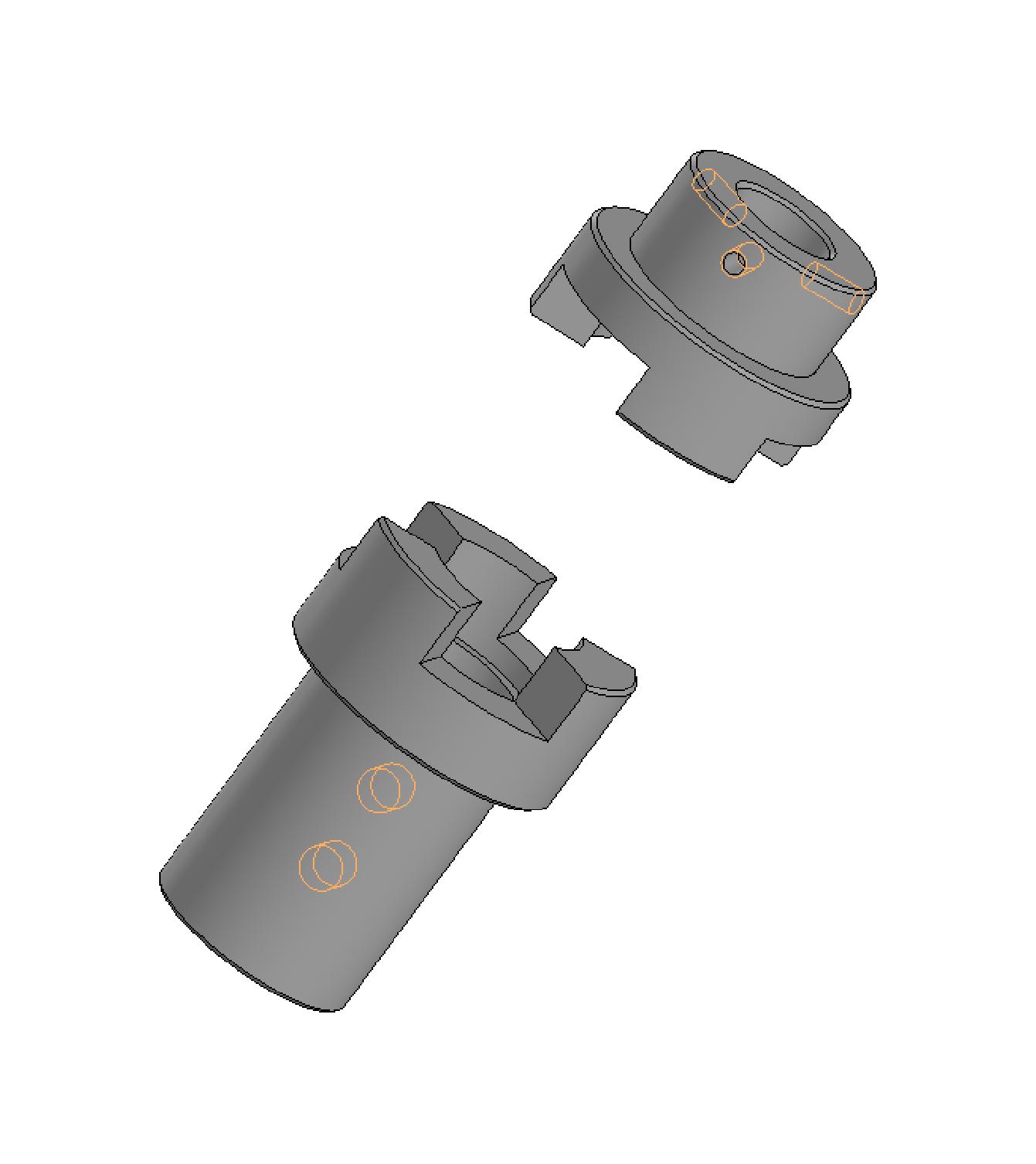

Муфта кулачковая диаметром 69,5мм предназначена для передачи вращательного момента от вала насоса диаметром 24,9мм с 3-мя шпоночными пазами на вал электродвигателя диаметром 32мм станка.

Состав: 3D Сборка, чертежи

Софт: КОМПАС-3D 20.0.1.3044

Сайт: www

Файлы:

Муфта мотора.m3d

Муфта насоса.m3d

Сборка.a3d

Муфта з'єднання насоса з двигуном Складальне креслення _ НО-0259-00.cdw

Муфта мотора _ НО-0259-02.cdw

Муфта насоса _ НО-0259-01.cdw

Спец.cdw

Муфта мотора.jpg

Муфта насоса.jpg
