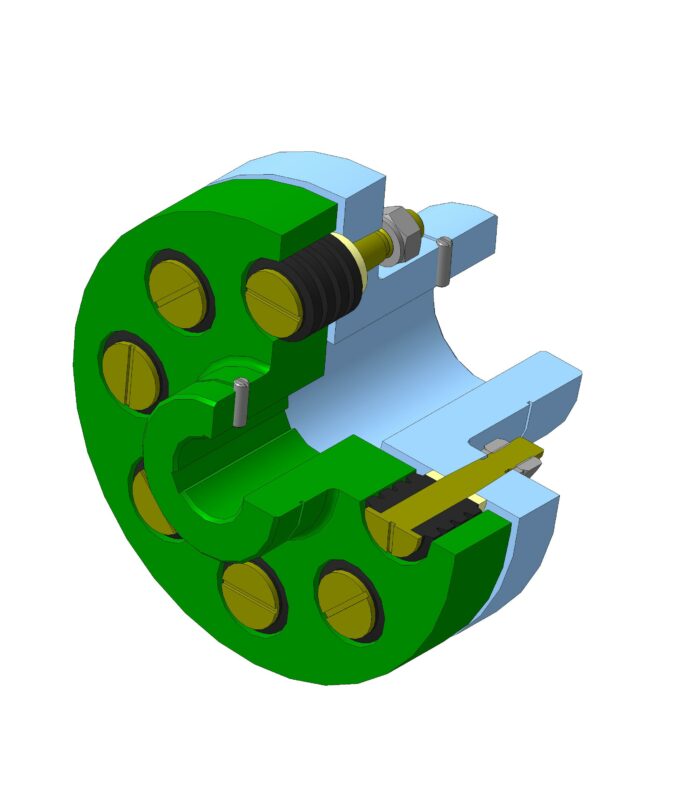

Муфта МУВП

Муфта МУВП применяются для передачи крутящего момента до 16000 Н*м (1600 кгс*м) с частотой вращения не более 19 с^-1 (1150 об/мин) и для компенсации не соосности валов (радиальное 0,6, угловое 0 градус 30 минут).

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D v13

Файлы:

Муфта МУВП.a3d
Палец.m3d
Полумуфта барабана.m3d
Полумуфта редуктор.m3d
Винт.m3d
Втулка распорная.m3d
Втулка упругая.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
t-flex

Автор:

Дата:

Просмотры: 269
