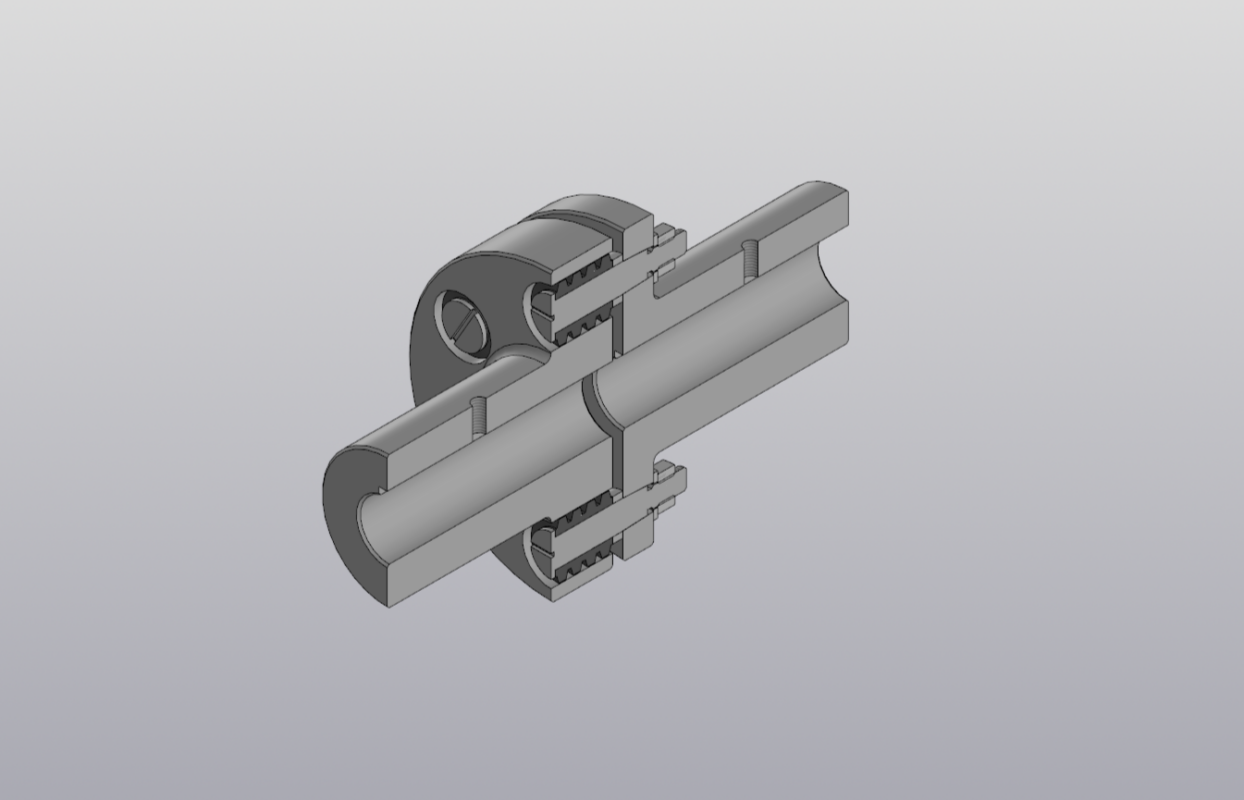

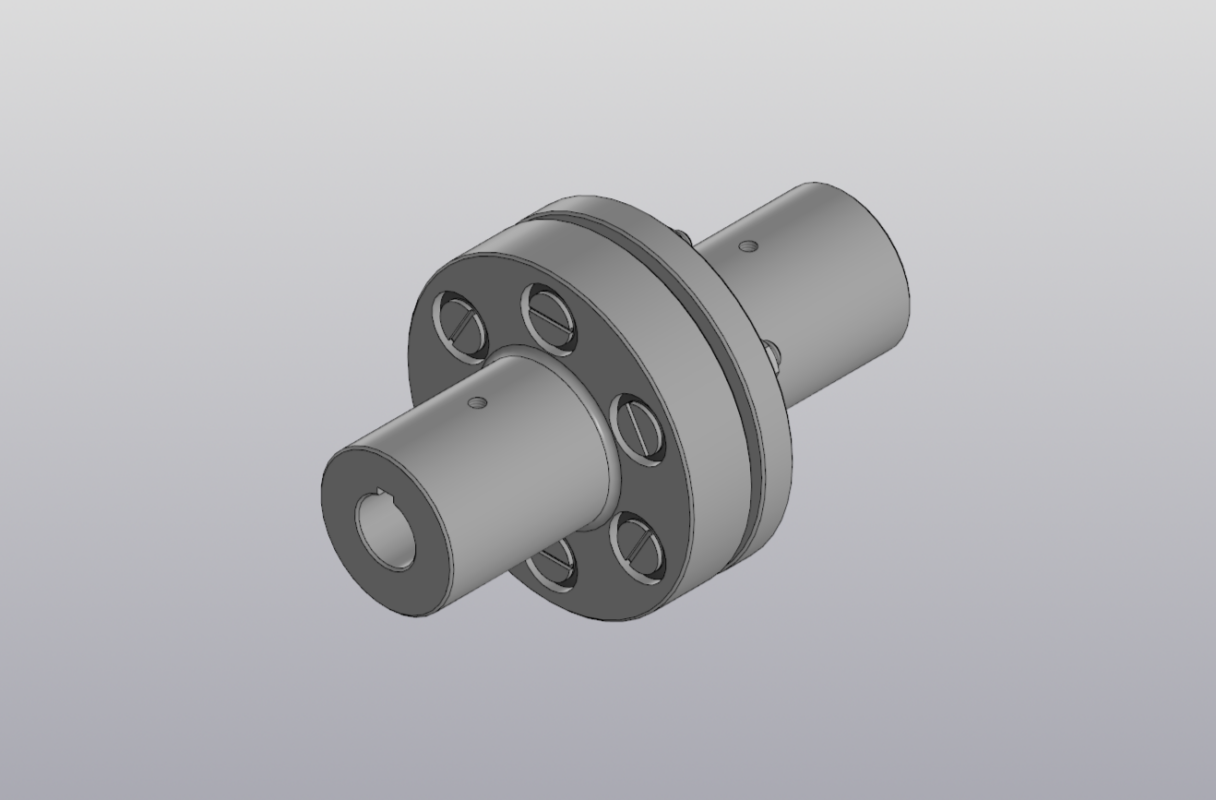

Муфта упругая втулочно-пальцевая МУВП-6-250
Основные характеристики:
- посадочные диаметры полумуфт 28 мм;
- длина полумуфт 110 мм;
- диаметр ступицы 65 мм;
- наружный диаметр 140 мм;
- диаметр пальцев 14 мм;
- диаметр втулок 27 мм;
- количество пальцев и втулок - 6 шт.
Размеры и исполнение муфты соответствуют ГОСТ 21424-93
Илья Багаев

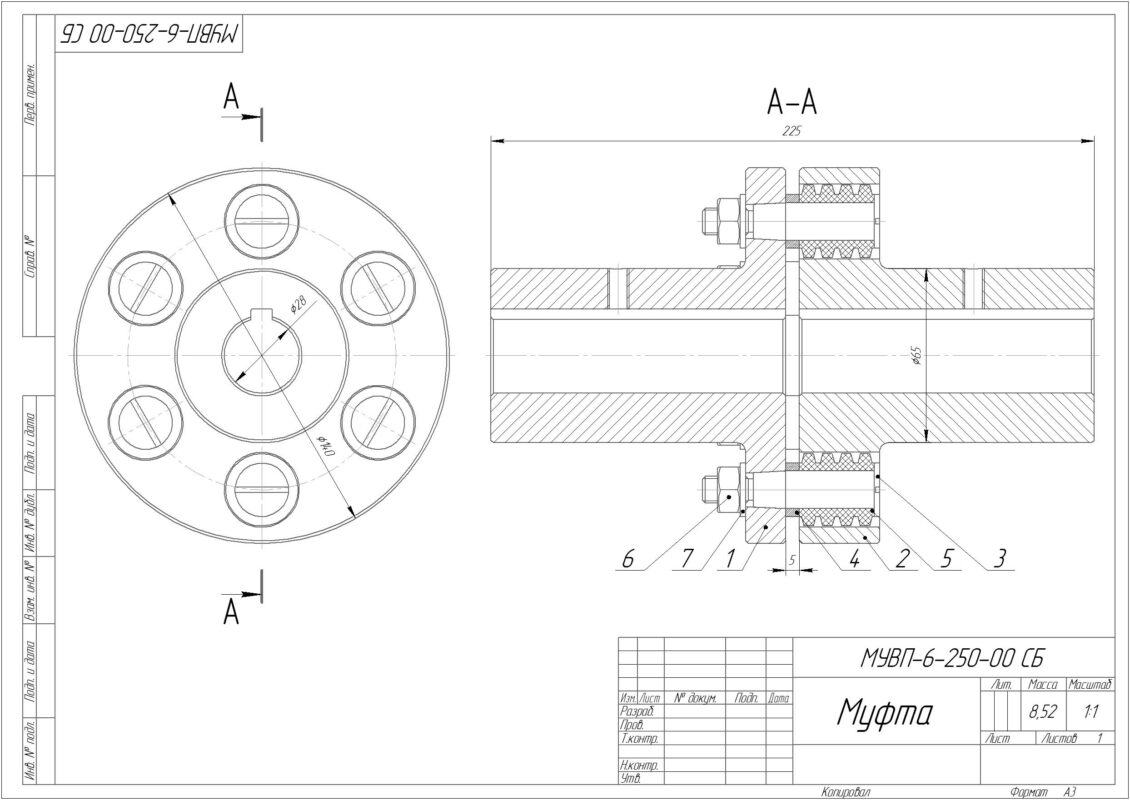

МУВП-6-250-00 СБ Муфта.a3d
МУВП-6-250-00 СБ Муфта.cdw
МУВП-6-250-00 СБ Муфта.jpg
МУВП-6-250-00 СБ Муфта.stp
МУВП-6-250-00 СБ Муфта Спецификация.spw
МУВП-6-250-01 Полумуфта.cdw
МУВП-6-250-01 Полумуфта.m3d
МУВП-6-250-02 Полумуфта.cdw
МУВП-6-250-02 Полумуфта.m3d
МУВП-6-250-03 Палец.cdw
МУВП-6-250-03 Палец.m3d
МУВП-6-250-04 Кольцо.cdw
МУВП-6-250-04 Кольцо.m3d
МУВП-6-250-05 Втулка.cdw
МУВП-6-250-05 Втулка.m3d
