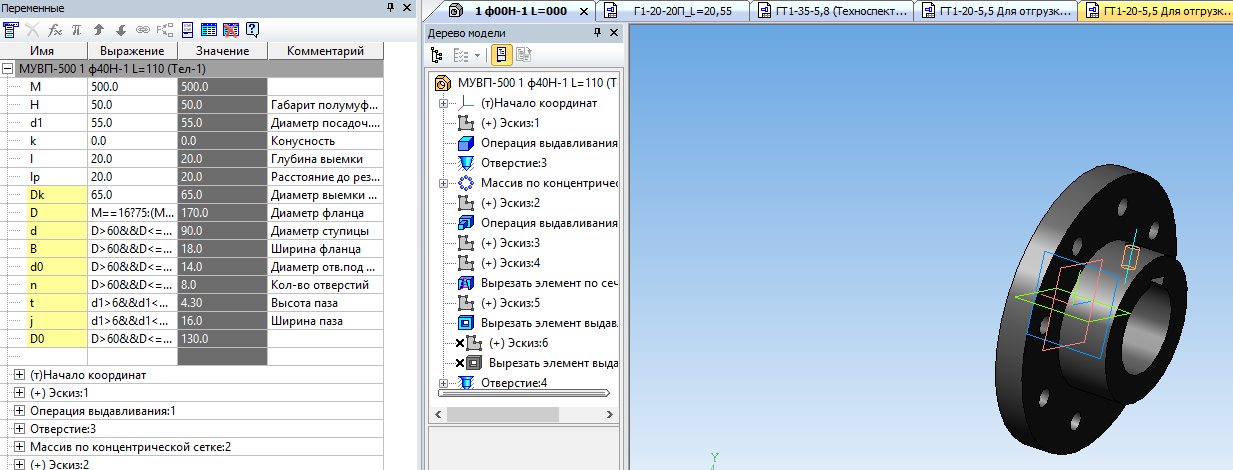

Модель создана для упрощенного создания 3Д модели полумуфт МУВП. В таблице переменных остается указать крутящий момент, габарит полумуфты, диаметр расточки, конусность расточки(если есть) выемка для конического отверстия(глубина и диаметр). Если выемка не нужна - ее просто исключить в дереве построения.
Далее нажимаем клавишу F5 (перестроение) и модель перестраивается на нужные параметры(диаметр и толщина фланца, шпоночный паз по ГОСТ в зависимости от диаметра расточки, диаметры отверстий под пальцы, их нужное кол-во по ГОСТ 21424-93)
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Параметрические модели полумуфт МУВП
Параметрические модели полумуфт МУВП
0
77
1524
9
2
100
Автор
Павел
Белорусцев
Дата
21.09.2016
Язык
Русский
Состав
3D Модели
Софт
КОМПАС-3D 15.2
Как открыть?
Содержимое архива
-
2 ф00H- L=000.m3d
-
1 ф00H-1 L=000.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Смотрите ГОСТ, крутящий момент выбирается из стандартных (710-1000-2000-4000-8000 и т.п.)
формулу, конечно можно и переделать.
тут что то с формулами на путано, в водишь момент 1000, ну вроде как нормальные диаметр, в водишь 2500
диаметр 2 муфты 850 мм, и причем тот же самый диаметр при моменте 10000 Н.м
