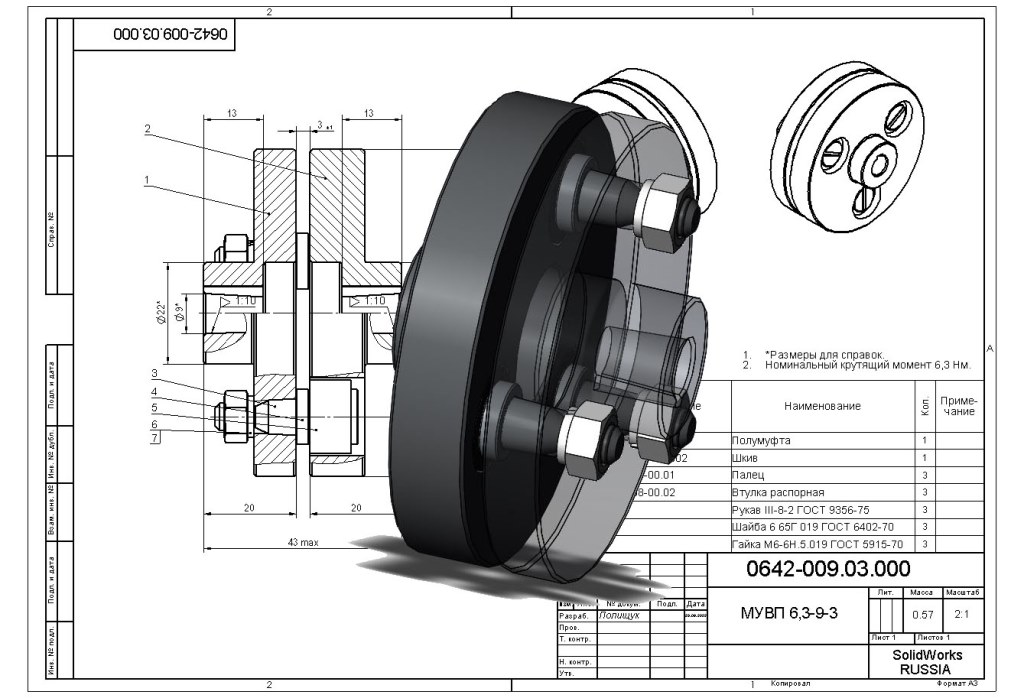

3D сборка муфты упругой втулочно- пальцевой МУВП 6,3-9-3 с деревом построения и чертежами. Предназначена для соединения соосных валов при передаче крутящего момента и уменьшения динамических нагрузок. Модель выполнена в соответствии с требованиями ГОСТ 21494-93.
Характеристики:
Передаваемый крутящий момент: 6,3 Нм
Соединяемые концы валов: цилиндрические d9 мм по ГОСТ 12081-72
Исполнение: 3
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта МУВП 6,3-9-3
Муфта МУВП 6,3-9-3
0
0
132
1
0
30
Сообщить о проблеме
Автор
Максим
Полищук
Дата
29.08.2022
Язык
Русский
Состав
3D сборка, детали, чертежи
Софт
SolidWorks 16
Как открыть?
Отзывов пока нет
Содержимое архива
-
1907.88-00.02.SLDPRT
-
0642-009.03.000.SLDASM
-
0642-009.03.001.SLDDRW
-
Рукав III-8-2 ГОСТ 9356-75.SLDPRT
-
0642-009.03.001.SLDPRT
-
0642-009.03.002.SLDPRT
-
Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT
-
0642-009.03.002.SLDDRW
-
Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT
-
1907.88-00.01.SLDDRW
-
1907.88-00.02.SLDDRW
-
1907.88-00.01.SLDPRT
-
0642-009.03.000.SLDDRW
