Муфта МУВП 6,3-11 исполнений: 1,2 и 3

0
0
234
1
0
30

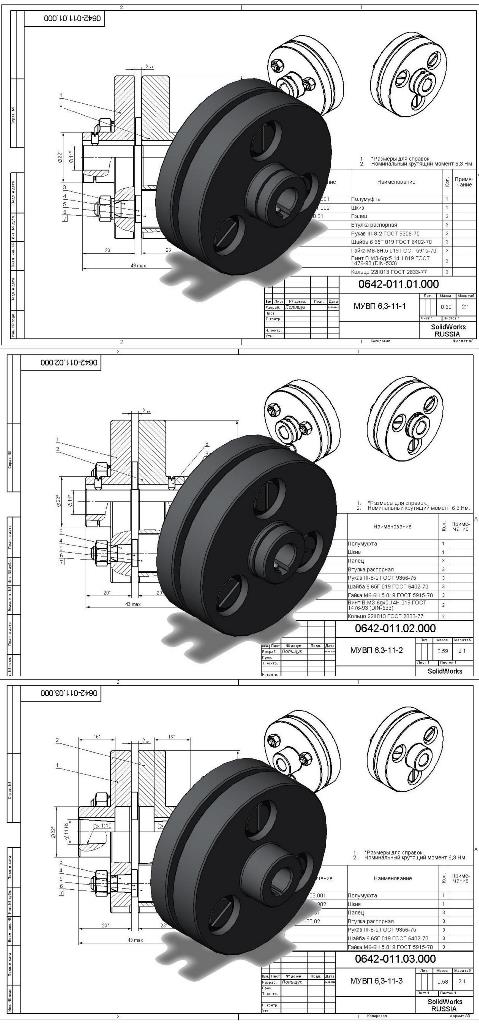

3D сборка муфты упругой втулочно- пальцевой МУВП 6,3-11-1(2,3) с деревом построения и чертежами. Предназначена для соединения соосных валов при передаче крутящего момента и уменьшения динамических нагрузок. Модель выполнена в соответствии с требованиями ГОСТ 21494-93. В архиве три исполнения муфты.
Характеристики:
Передаваемый крутящий момент: 6,3 Нм
Соединяемые концы валов: цилиндрические d11 мм по ГОСТ 12080-66
цилиндрические короткие d11 мм по ГОСТ 12080-66
конические d11 мм по ГОСТ 12081-72
Исполнение: 1, 2 и 3


Сообщить о проблеме
Дата
01.09.2022
Язык
Русский
Состав
3D сборка, детали, чертежи
Софт
SolidWorks 16 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-0642-011.01.000.SLDASM 0642-011.01.000.SLDASM
      • icon-0642-011.01.000.SLDDRW 0642-011.01.000.SLDDRW
      • icon-0642-011.01.001.SLDDRW 0642-011.01.001.SLDDRW
      • icon-0642-011.01.001.SLDPRT 0642-011.01.001.SLDPRT
      • icon-0642-011.01.002.SLDDRW 0642-011.01.002.SLDDRW
      • icon-0642-011.01.002.SLDPRT 0642-011.01.002.SLDPRT
      • icon-1907.88-00.01.SLDDRW 1907.88-00.01.SLDDRW
      • icon-1907.88-00.01.SLDPRT 1907.88-00.01.SLDPRT
      • icon-1907.88-00.02.SLDDRW 1907.88-00.02.SLDDRW
      • icon-1907.88-00.02.SLDPRT 1907.88-00.02.SLDPRT
      • icon-Винт ГОСТ 1476-93 (DIN-533).sldprt Винт ГОСТ 1476-93 (DIN-533).sldprt
      • icon-Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT
      • icon-Кольцо ХII013 ГОСТ 2833-77.SLDPRT Кольцо ХII013 ГОСТ 2833-77.SLDPRT
      • icon-Рукав III-8-2 ГОСТ 9356-75.SLDPRT Рукав III-8-2 ГОСТ 9356-75.SLDPRT
      • icon-Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT
      • icon-0642-011.02.000.SLDASM 0642-011.02.000.SLDASM
      • icon-0642-011.02.000.SLDDRW 0642-011.02.000.SLDDRW
      • icon-0642-011.02.001.SLDDRW 0642-011.02.001.SLDDRW
      • icon-0642-011.02.001.SLDPRT 0642-011.02.001.SLDPRT
      • icon-0642-011.02.002.SLDDRW 0642-011.02.002.SLDDRW
      • icon-0642-011.02.002.SLDPRT 0642-011.02.002.SLDPRT
      • icon-1907.88-00.01.SLDDRW 1907.88-00.01.SLDDRW
      • icon-1907.88-00.01.SLDPRT 1907.88-00.01.SLDPRT
      • icon-1907.88-00.02.SLDDRW 1907.88-00.02.SLDDRW
      • icon-1907.88-00.02.SLDPRT 1907.88-00.02.SLDPRT
      • icon-Винт ГОСТ 1476-93 (DIN-533).sldprt Винт ГОСТ 1476-93 (DIN-533).sldprt
      • icon-Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT
      • icon-Кольцо ХII013 ГОСТ 2833-77.SLDPRT Кольцо ХII013 ГОСТ 2833-77.SLDPRT
      • icon-Рукав III-8-2 ГОСТ 9356-75.SLDPRT Рукав III-8-2 ГОСТ 9356-75.SLDPRT
      • icon-Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT
      • icon-0642-011.03.000.SLDASM 0642-011.03.000.SLDASM
      • icon-0642-011.03.000.SLDDRW 0642-011.03.000.SLDDRW
      • icon-0642-011.03.001.SLDDRW 0642-011.03.001.SLDDRW
      • icon-0642-011.03.001.SLDPRT 0642-011.03.001.SLDPRT
      • icon-0642-011.03.002.SLDDRW 0642-011.03.002.SLDDRW
      • icon-0642-011.03.002.SLDPRT 0642-011.03.002.SLDPRT
      • icon-1907.88-00.01.SLDDRW 1907.88-00.01.SLDDRW
      • icon-1907.88-00.01.SLDPRT 1907.88-00.01.SLDPRT
      • icon-1907.88-00.02.SLDDRW 1907.88-00.02.SLDDRW
      • icon-1907.88-00.02.SLDPRT 1907.88-00.02.SLDPRT
      • icon-Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT Гайка МХ-6Н.5.019 ГОСТ 5915-70.SLDPRT
      • icon-Рукав III-8-2 ГОСТ 9356-75.SLDPRT Рукав III-8-2 ГОСТ 9356-75.SLDPRT
      • icon-Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT Шайба Х.65Г.019 ГОСТ 6402-70.SLDPRT
