Муфта разъемная МУПР-8

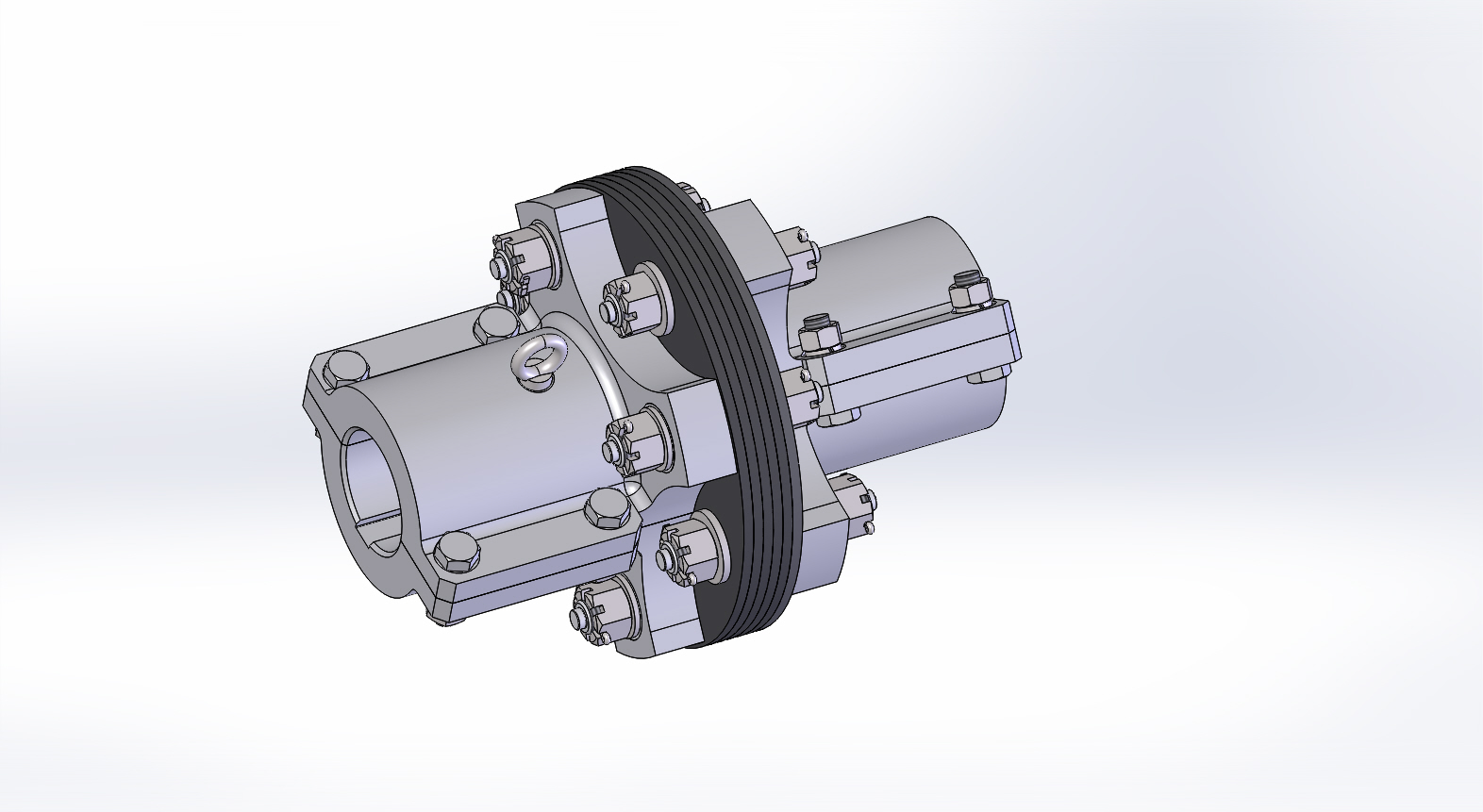

Муфта разъемная МУПР-8 предназначенная для соединения приводного барабана с редуктором конвейера. Диаметры и длины посадочных отверстий под валы: D1=150 мм, L1=350 мм; D2=190 мм, L2=350 мм. Наружний диаметр муфты - 570 мм. Длина муфты - 778 мм. Масса муфты 360 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 МУПР-8 Ц150L350-Ц190L350/

01.000 МУПР-8 Ц150L350-Ц190L350/01.000 МУПР-8 Ц150L350-Ц190L350.SLDASM

01.000 МУПР-8 Ц150L350-Ц190L350/01.000 МУПР-8 Ц150L350-Ц190L350.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.000 МУПР-8 Ц150L350-Ц190L350.spfpdm

01.000 МУПР-8 Ц150L350-Ц190L350/01.001 Прокладка.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.001 Прокладка.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.002 Прокладка.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.002 Прокладка.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.003 Втулка.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.003 Втулка.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.004 Палец.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.004 Палец.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.005 Шайба.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.005 Шайба.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.100 Полумуфта.SLDASM

01.000 МУПР-8 Ц150L350-Ц190L350/01.100 Полумуфта.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.100 Полумуфта.spfpdm

01.000 МУПР-8 Ц150L350-Ц190L350/01.101 Полумуфта.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.101 Полумуфта.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.102 Полумуфта.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.102 Полумуфта.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.200 Полумуфта.SLDASM

01.000 МУПР-8 Ц150L350-Ц190L350/01.200 Полумуфта.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.200 Полумуфта.spfpdm

01.000 МУПР-8 Ц150L350-Ц190L350/01.201 Полумуфта.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.201 Полумуфта.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/01.202 Полумуфта.SLDDRW

01.000 МУПР-8 Ц150L350-Ц190L350/01.202 Полумуфта.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Болт М30-6gх110.88.019 ГОСТ 7798-70.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Гайка М30-6Н.8.019 ГОСТ 5915-70.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Гайка М42-6Н.8.019 ГОСТ 5918-73.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Рым-болт М20 ГОСТ 4751-73.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Шайба 30 65 Г 019 ГОСТ 6402-70.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Шайба А.42.01.019 ГОСТ 11371-78.SLDPRT

01.000 МУПР-8 Ц150L350-Ц190L350/Шплинт 8х80.019 ГОСТ 397-79.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
