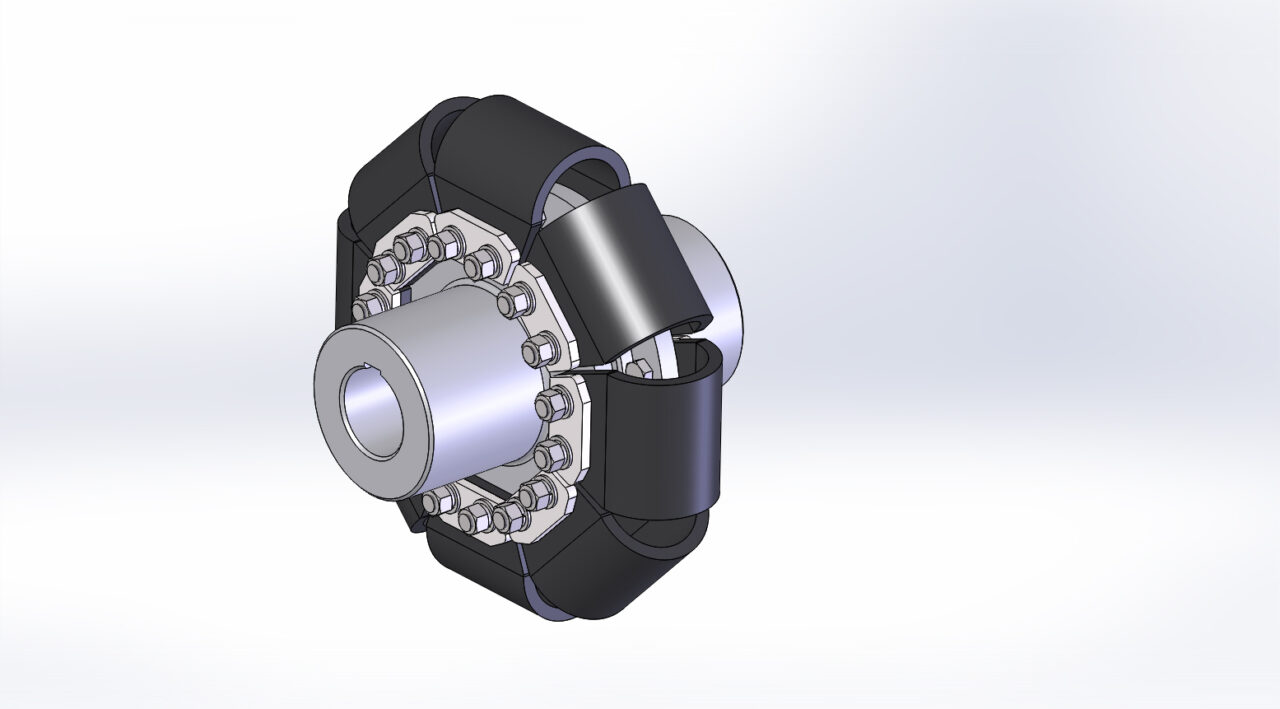

Муфта МЛ-6 предназначена для соединения электродвигателя и редуктора конвейера. Диаметр отверстия под вал, мм - 80. Ширина паза под шпонку, мм - 22. Длина полумыфты под вал, мм - 170. Габаритные размеры муфты ДхШхВ, мм - 360х454х454. Масса, кг - 72.
Муфта МЛ-6
0
0
47
0
0
40
3D Модели
Асинхронный электродвигатель
Конвейер
Муфта
Муфта лепестковая
Муфта МЛ-6
Привод конвейера
Редуктор
Электродвигатель
Сообщить о проблеме
Автор
bysergos
Дата
21.09.2025
Язык
Русский
Состав
3D Сборка с чертежами
Софт
SolidWorks 2019 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
01.000 Муфта МЛ-6.SLDASM
-
01.000 Муфта МЛ-6.SLDDRW
-
01.000 Муфта МЛ-6.STEP
-
01.001 Полумуфта.SLDDRW
-
01.001 Полумуфта.SLDPRT
-
01.002 Лепесток.SLDDRW
-
01.002 Лепесток.SLDPRT
-
01.003 Пластина.SLDDRW
-
01.003 Пластина.SLDPRT
-
Болт М16-6gх65.88.019 ГОСТ 7798-70.SLDPRT
-
Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
-
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
-
Шайба С.16.01.019 ГОСТ 11371-78.SLDPRT
