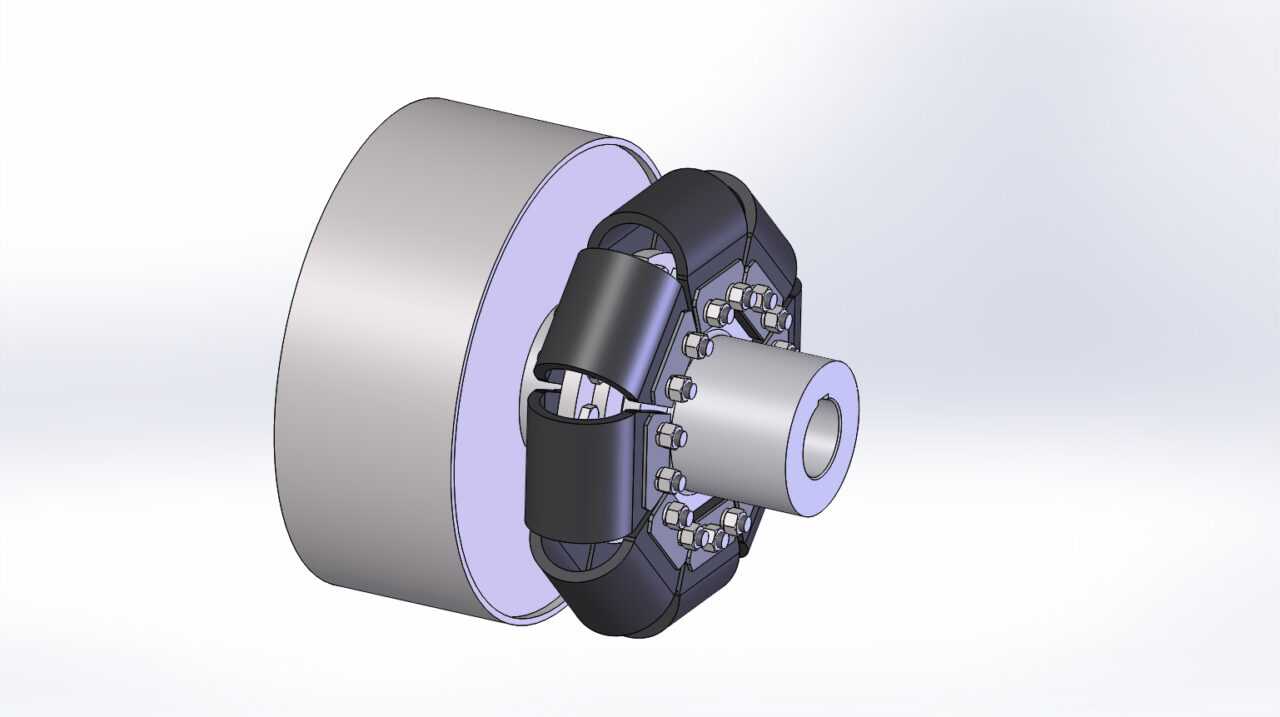

Муфта конвейера МЛТ 6-500 предназначена для соединения электродвигателя с редуктором и установкой электрогидравлического тормоза ТКГ-500. Диаметр отверстия под вал полумуфт, мм - 80. Ширина паза полумуфт под шпонку, мм - 22. Длина посадки на вал полумуфт, мм - 170. Габариты ДхШхВ, мм- 510х500х500. Масса, кг - 121.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта МЛТ 6-500
Муфта МЛТ 6-500
0
0
30
0
0
40
Сообщить о проблеме
Автор
bysergos
Дата
21.09.2025
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5
Как открыть?
Отзывов пока нет
Содержимое архива
-
01.00.000 Муфта МЛТ 6-500.SLDASM
-
01.00.000 Муфта МЛТ 6-500.SLDDRW
-
01.00.001 Лепесток.SLDDRW
-
01.00.001 Лепесток.SLDPRT
-
01.00.002 Сектор.SLDDRW
-
01.00.002 Сектор.SLDPRT
-
01.00.003 Полумуфта.SLDDRW
-
01.00.003 Полумуфта.SLDPRT
-
01.01.000 Полумуфта.SLDASM
-
01.01.000 Полумуфта.SLDDRW
-
01.01.001 Диск.SLDDRW
-
01.01.001 Диск.SLDPRT
-
01.01.002 Обечайка.SLDDRW
-
01.01.002 Обечайка.SLDPRT
-
01.01.003 Фланец.SLDDRW
-
01.01.003 Фланец.SLDPRT
-
01.01.004 Вал.SLDDRW
-
01.01.004 Вал.SLDPRT
-
Болт М16-6gх60.88.019 ГОСТ 7798-70.SLDPRT
-
Гайка М16-6Н.8.019 ГОСТ 5915-70.SLDPRT
-
Муфта МЛТ 6-500.STEP
-
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
