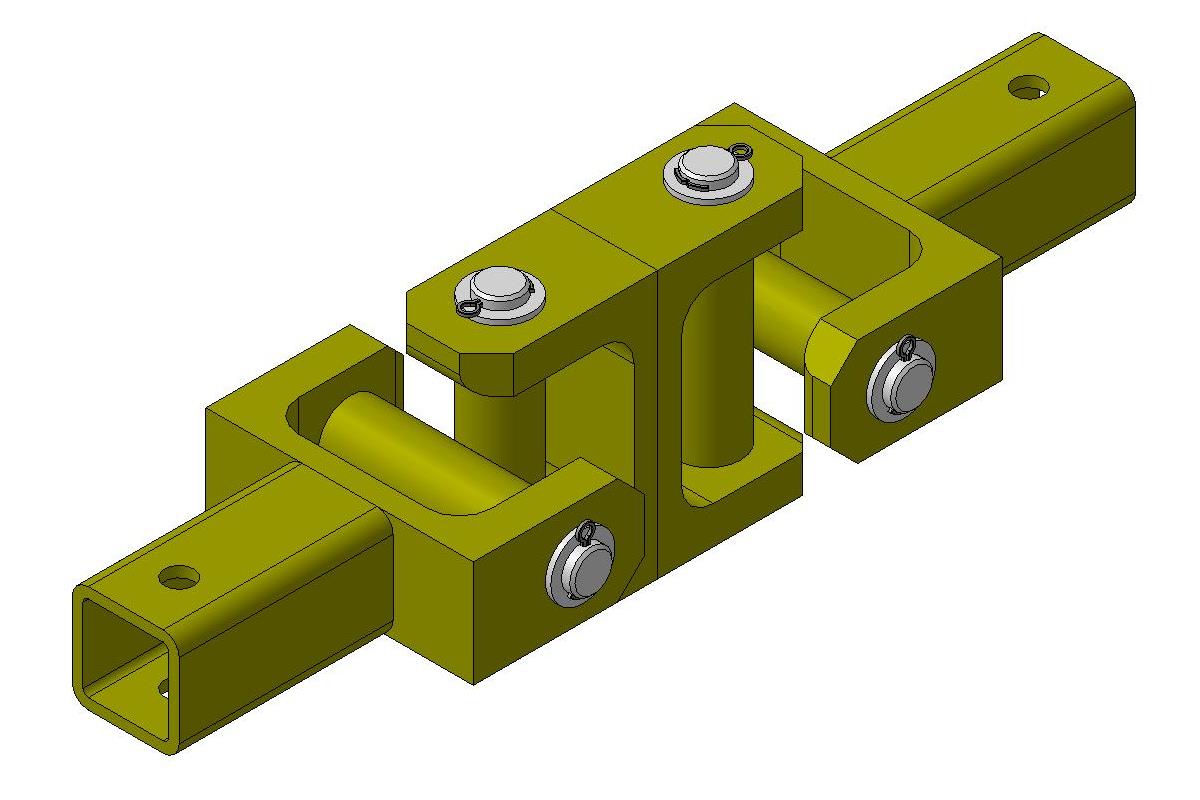

Муфта шарнирная для соединения двух валов

Муфта – сборочная конструкция, предназначенное для соединения друг с другом концов валов (штоков) и свободно сидящих на них деталей для передачи крутящего момента.
Служит для соединения двух валов, расположенных на одной оси или под углом друг к другу. Муфта передаёт механическую энергию без изменения её величин.

Состав: 3d сборка

Софт: КОМПАС-3D 15

Файлы:
Муфта шарнирная.jpg
Вилка монтажная/
Вилка монтажная/Вилка монтажная.a3d
Вилка монтажная/Вилка 01.m3d
Вилка монтажная/Патрубок 20х20х2,0 L=50.m3d
Крестовина/
Крестовина/Патрубок D=11 L=50.m3d
Крестовина/Крестовина.a3d
Палец/
Палец/Шайба.m3d
Палец/Ось.m3d
Палец/Палец.a3d
Палец/Шплинт D=8,0.m3d
Муфта шарнирная.a3d
Муфта шарнирная.docx
Вилка спаренная/
Вилка спаренная/Вилка.m3d
Вилка спаренная/Вилка спаренная.a3d
Вилка спаренная/Вилка 01.m3d
