Конкурс асов 3D-моделирования 2020

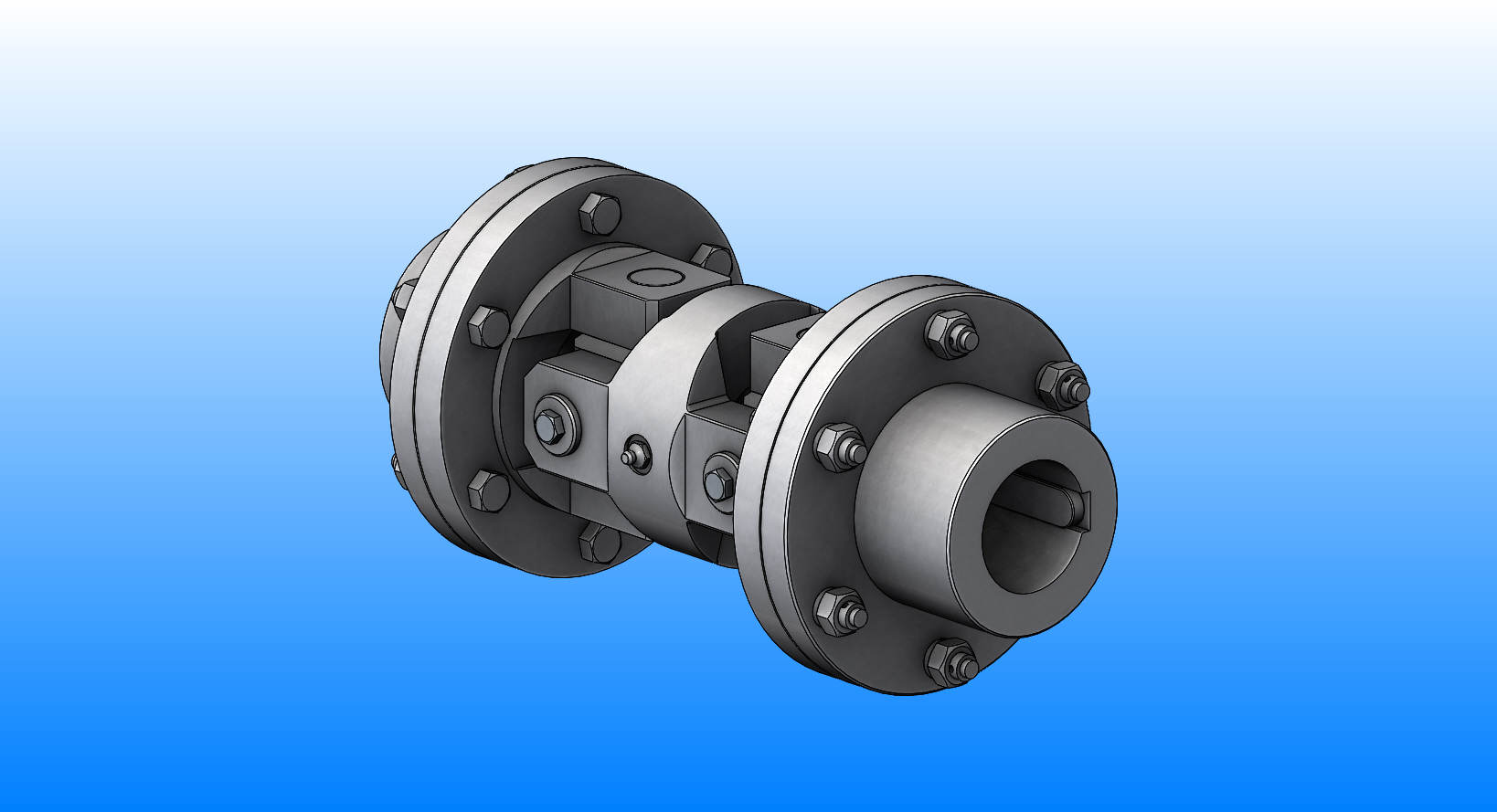

Шарнирная муфта (кардан)

Шарнирная муфта предназначена для соединения валов со значительными углами перекоса. Номинальный момент 1370 Нм. Диаметры соединяемых валов - 60 мм. Объект разработки - 3D модель (формат Parasolid), выполненная на основе найденной старой документации. Подробнее присоединительные размеры смотреть прилагаемую копию кальки сб. чертежа. Дерево построения модели и оригинальный файл инвентор были утеряны при "переезде" на другой компьютер.

Состав: 3-D модель Язык документа

Софт: Parasolid 20

Файлы:
cardan.x_b
муфта.TIF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
t-flex

Автор:

Дата:

Просмотры: 46
