Муфта центробежная d=50

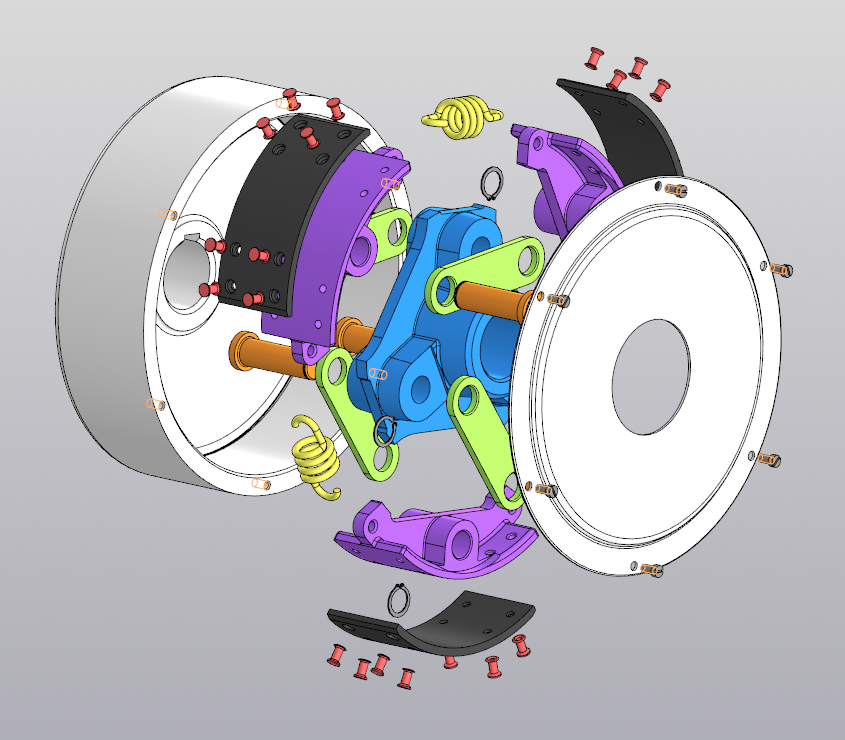

3D модель Центробежной муфты, диаметры валов 50мм. Эти муфты служат для автоматического соединения (или разъединения) при достижении ведущим валом определенного числа оборотов. По устройству центробежные муфты являются фрикционными, работа которых основана на создании сил трения между ведущим и ведомым элементами и передачи крутящего момента. На ведущем валу муфты установлена крестовина, а на ведомом валу закреплен барабан. К ведущим элементам муфты, кроме крестовины, относятся колодки с накладками.
При малой скорости вращения ведущего вала колодки прижимаются к крестовине тремя пружинами, и передачи вращения на ведомый вал не происходит.
При достижении ведущим валом определенной скорости вращения колодки под действием центробежных сил, преодолевая напряжение пружин, прижимаются к внутренней поверхности барабана и приводят его во вращение.

Состав: 3D Сборка, 3D модели всех составляющих компонентов сборки Язык документа

Софт: КОМПАС-3D 18.1

Файлы:
Сборка.a3d
1-Барабан.m3d
2-Крестовина.m3d
3-Серьга.m3d
4-Крышка.m3d
5-Палец.m3d
6-Пружина.m3d
7-Колодка.m3d
8-Накладка.m3d
9-Заклепка.m3d
10-Винт.m3d
11-Кольцо.m3d
