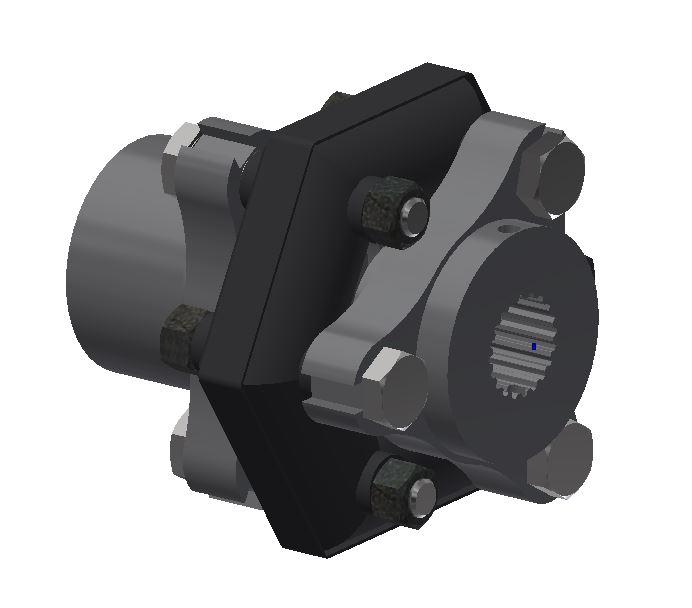

Муфта упругая вала двигателя ГТД-150

Муфта упругая для соединения вала двигателя ГТД-150 (посадочная поверхность - конус максимальный диаметр 34 мм, минимальный диаметр 26,4 мм, длина конусного участка 45 мм) и вала генератора ГТ120ПЧ6А (посадочная поверхность - шлицевый участок, количество шлицев 28 шт, максимальный диаметр 32,3 мм, длина участка 45 мм

Состав: 3D сборка

Софт: STEP / IGES 214

Файлы:
Сборка_упругая муфта.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
