МУВП 125-30.0-1-25.0-1

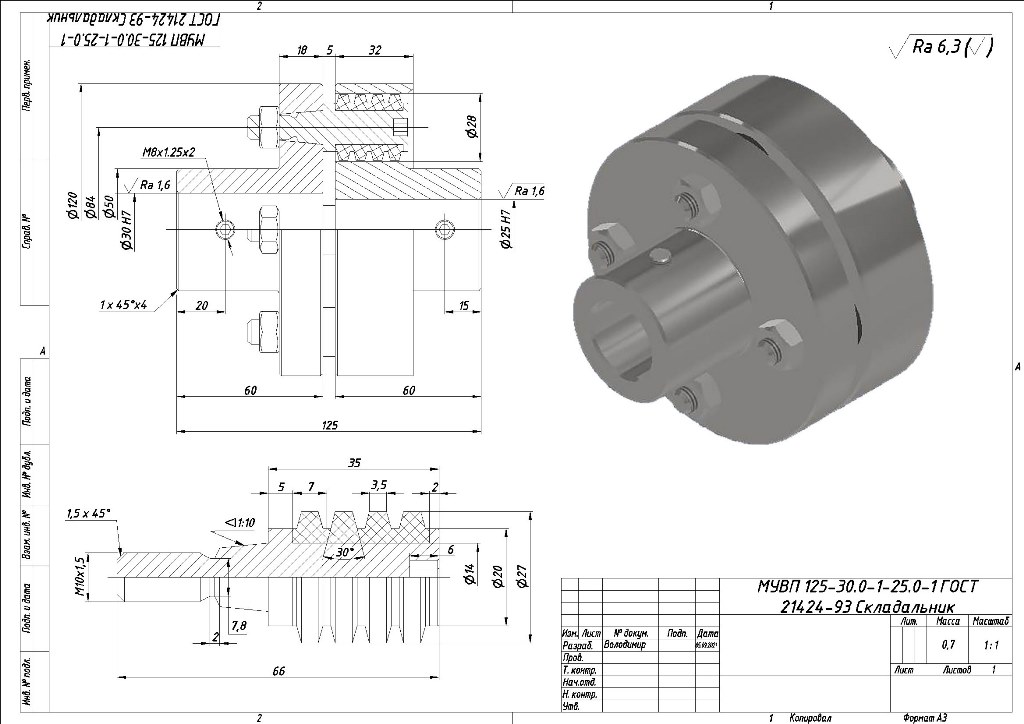

Муфта пружна втулково-пальцева, застосовується для зєднання різного типу агрегатів де потрібно передавати крутний момент. Номінальний крутний момент 125н/м. Дана муфта змодельвана з посадочними отворами 30мм і 25мм H7. Згідно ГОСТ 21424-93

Состав: 3d Сборка, модели,чертеж.

Софт: Autodesk Inventor 2021

Файлы:

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 915/

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 915/DIN 915 - M8 x 10.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 915/DIN 915 - M8 x 16.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Втулка.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Cкладальник.iam

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 934/

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 934/OldVersions/

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 934/OldVersions/DIN 934 - M12 x 1,75.0001.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 934/DIN 934 - M12 x 1,75.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/DIN 934/DIN 934 - M10 x 1,5.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Палець.ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Півмуфта (B).ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93Палець.iam

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Півмуфта (A).ipt

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Cкладальник.dwg

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93 Cкладальник.jpg

МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93/МУВП 125-30.0-1-25.0-1 ГОСТ 21424-93.ipj
