Цепная муфта ПР-25,4 Число зубьев 12

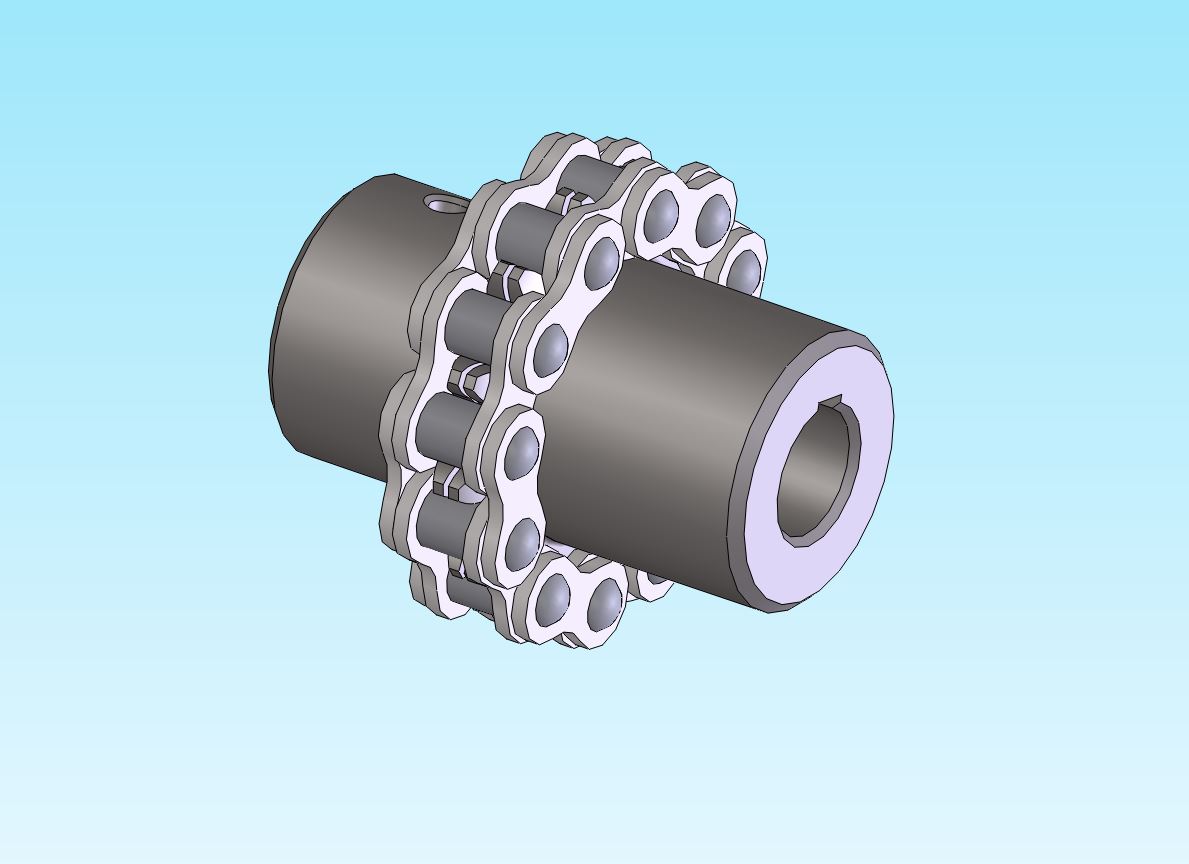

Цепная муфта — это компенсирующая муфта, которая состоит из двух полумуфт, выполненных в виде звёздочек, имеющих одинаковые числа зубьев, охватывающей их общей цепи и замкнутого кожуха. Цепь используется однорядная роликовая ПР-25,4 с шагом 25,4 мм. Диаметры соединяемых валов 28 и 32мм.

Состав: 3D сборка, Модель деталей, Чертежи сборки и деталей Язык документа

Софт: SolidWorks 10 SP3

Файлы:

Каталог / Машиностроение и механика / Детали машин / Цепная муфта ПР-25,4 Число зубьев 12

Mufta cepnaya.SLDASM
Mufta cepnaya.SLDDRW
Mufta cepnaya Naruznoe Zveno.SLDPRT
Mufta cepnaya Polumufta.SLDPRT
Mufta cepnaya Polumufta 0.SLDPRT
Mufta cepnaya Vnutrenee Zveno.SLDPRT
Mufta cepnaya Zveno.SLDASM
Mufta cepnaya Zveno Os zvena.SLDPRT
Mufta cepnaya Zveno Rolic.SLDPRT
Mufta cepnaya Zveno vh.SLDASM
Mufta cepnaya Polumufta.SLDDRW
Mufta cepnaya Polumufta 0.SLDDRW
