Цепная муфта ПР-38,1

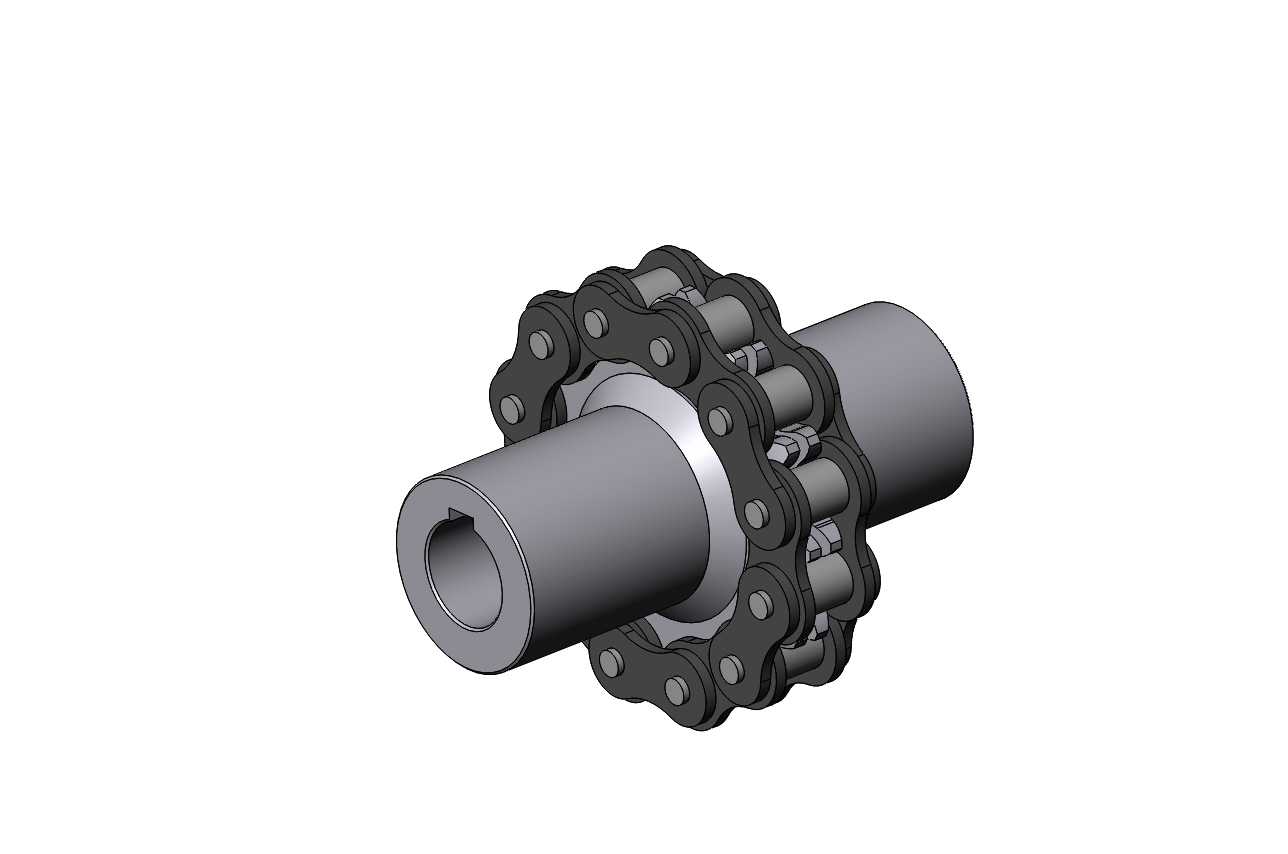

Цепная муфта ПР-38,1 предназначена для передачи большего крутящего момента от двигателя или мотор-редуктора на вал оборудования с целью компенсации не соосности установки вала относительно привода.
Чертежи полностью рабочие, так-как по ним изготавливали эти муфты для реального проекта.
Внутренние посадочные диаметры отверстий в муфтах можно выполнить от 35 мм до 50 мм.

Состав: 3D Модели: сборочный чертеж, муфта, цепь; Чертежи: сборочный чертеж с внутренней спецификацией, муфта; чертежи также сохранены в формате .pdf

Софт: SolidWorks 2015

Файлы:
ШК-03.240.2000.08.00СБ - Муфта цепная/
ШК-03.240.2000.08.00СБ - Муфта цепная/ШК-03.240.2000.08.00СБ - Муфта цепная.PDF
ШК-03.240.2000.08.00СБ - Муфта цепная/ШК-03.240.2000.08.00СБ - Муфта цепная.SLDASM
ШК-03.240.2000.08.00СБ - Муфта цепная/ШК-03.240.2000.08.00СБ - Муфта цепная.SLDDRW
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/Цепь ПР-38,1/
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/Цепь ПР-38,1/Кружок центральный для ПР 38,1.SLDPRT
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/Цепь ПР-38,1/Звено внутреннее ПР 38,1.SLDPRT
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/Цепь ПР-38,1/Звено наружное ПР 38,1.SLDPRT
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/Цепь ПР-38,1/Цепь ПР 38,1 ГОСТ 13568-97.SLDASM
ШК-03.240.2000.08.00СБ - Муфта цепная/192827-vms-TSep-PR-381/Цепь ПР-38,1/Цепь ПР 38,1 (3056 мм).SLDASM
ШК-03.240.2000.08.00СБ - Муфта цепная/ШК-03.240.2000.08.01 - Полумуфта.SLDDRW
ШК-03.240.2000.08.00СБ - Муфта цепная/ШК-03.240.2000.08.01 - Полумуфта.PDF
ШК-03.240.2000.08.00СБ - Муфта цепная/ШК-03.240.2000.08.01 - Полумуфта.SLDPRT
