Расчет элементов кривошипно-шатунной группы

Белорусско-Российский университет
Кафедра "Техническая эксплуатация автомобилей"
Курсовая работа "Автомобильные двигатели "
На тему: "Расчет элементов кривошипно-шатунной группы Ford fiesta 1.4 tdci"
Могилев, 2019

В курсовой работе требуется спроектировать 4-и цилиндровый дизельный двигатель с турбо надувом. В качестве прототипа используется двигатель Ford fiesta 1.4D TDCi (68PS)

Содержание

Введение
1 Расчет и выбор исходных параметров
2 Тепловой расчет проектируемого двигателя
2.1 Топливо
2.2 Параметры рабочего тела
2.3 Параметры окружающей среды и остаточных газов
2.4 Расчет параметров в конце процесса впуска
2.5 Процесс сжатия
2.6 Процесс сгорания
2.7 Процесс расширения
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя
2.9 Построение индикаторной диаграммы
2.10 Построение круговой диаграммы фаз газораспределения
3 Расчет и построение внешней скоростной характеристики
4 Динамический расчет КШМ с применением ЭВМ
4.1 Приведение масс частей кривошипно-шатунного механизма
4.2 Расчет сил инерции
4.3 Расчет суммарных сил, действующих в кривошипно-шатунном механизме
4.4 Расчет сил, действующих на шатунную шейку коленчатого вала
4.5 Построение графиков сил, действующих в кривошипно-шатунном механизме
4.6 Построение диаграммы износа шатунной шейки
5 Патентно-информационный поиск аналогов заданного типа ДВС
6 Обоснование и выбор механизмов и систем двигателя
7 Расчет элементов кривошипно-шатунной группы
7.1 Расчет поршня
7.2 Расчет поршневого кольца
7.3 Расчет поршневого пальца
7.4 Расчет коленчатого вала
8 Техническая характеристика двигателя
Заключение
Список литературы
Приложение А

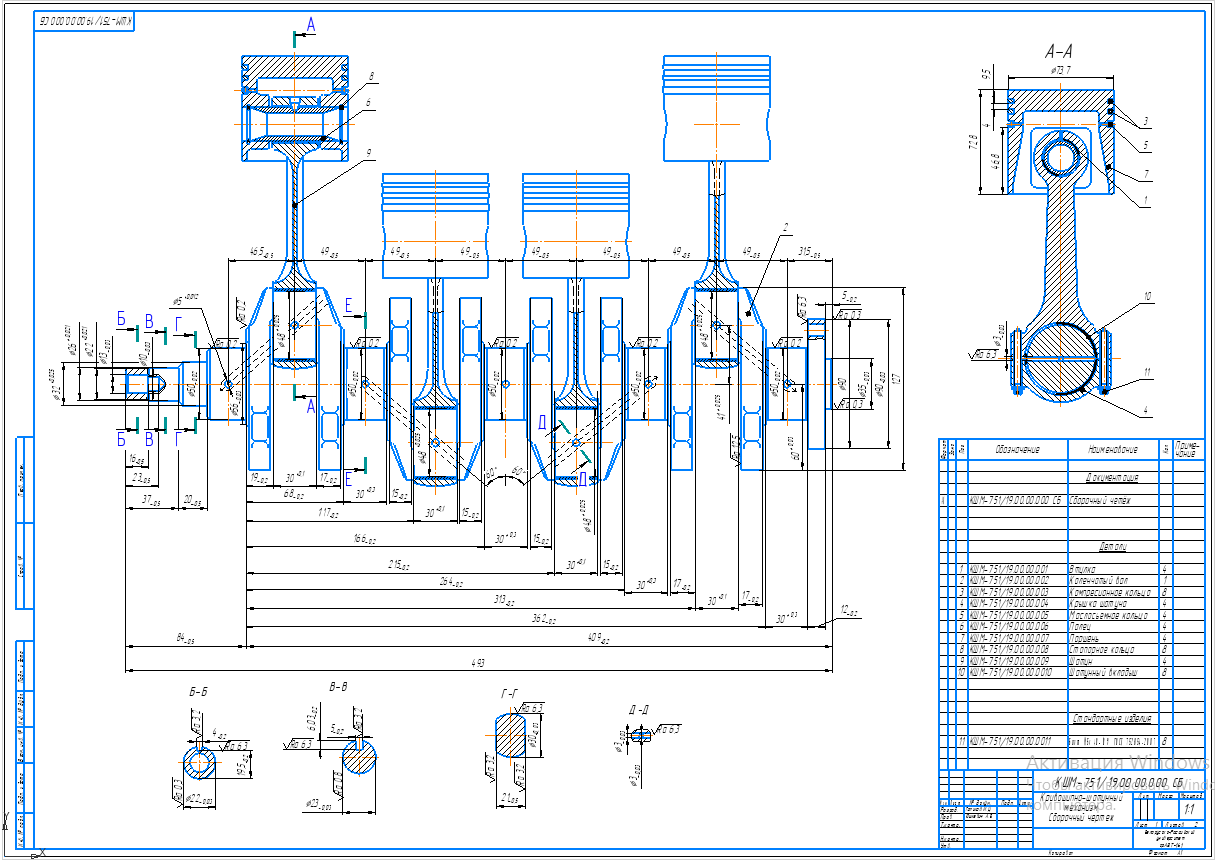

Состав: Кривошипно-шатунныймеханизм Сборочный чертеж, График теплового и динамического расчетов. Тепловой расчет Excel, ПЗ Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Двигатели / Расчет элементов кривошипно-шатунной группы

List_1_Ispravlenny.cdw
List_1_Ispravlenny.cdw.bak
List_2_Ispravlenny.cdw
List_2_Ispravlenny.cdw.bak
Голиков Тепловой расчет (Автосохраненный).xlsx
ЗапискаКП.docx
