Двигатель "Grand Tour Motors 117"

500

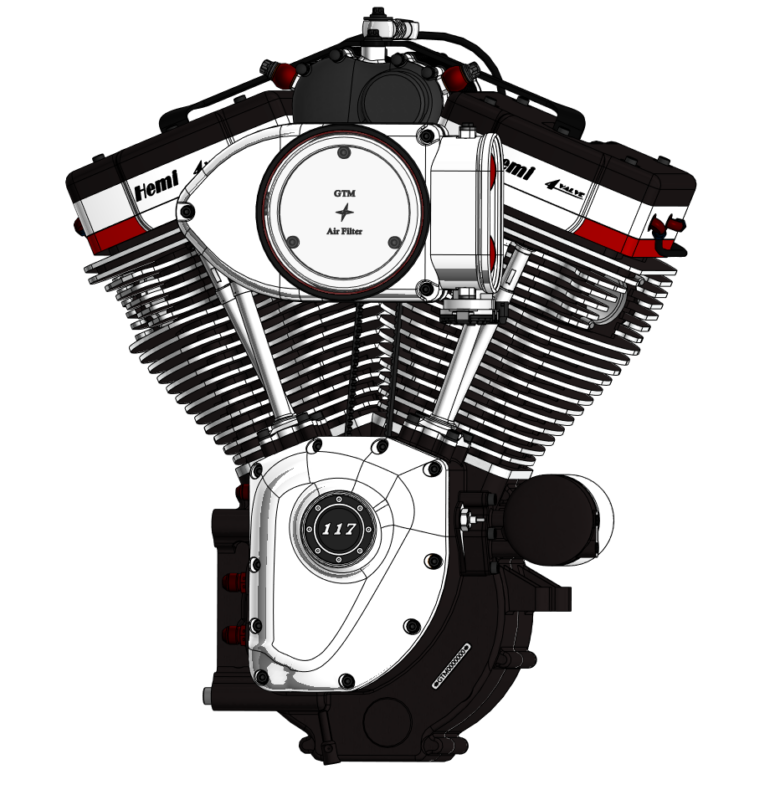

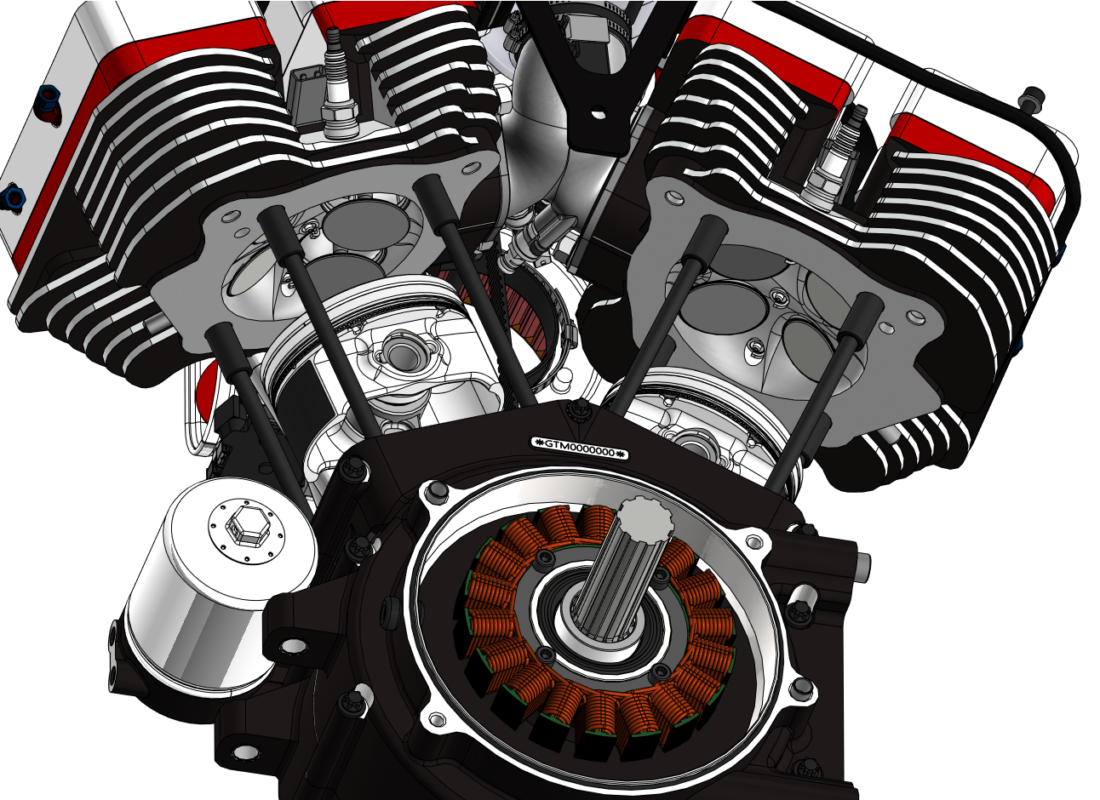

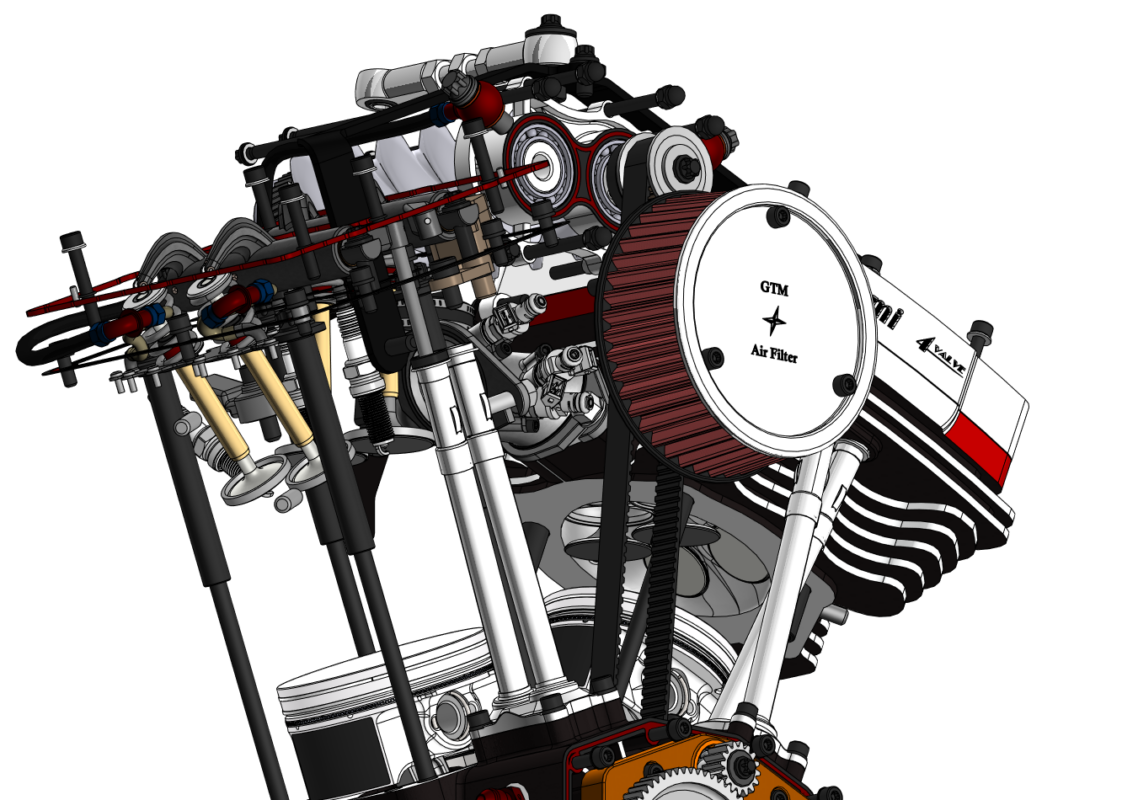

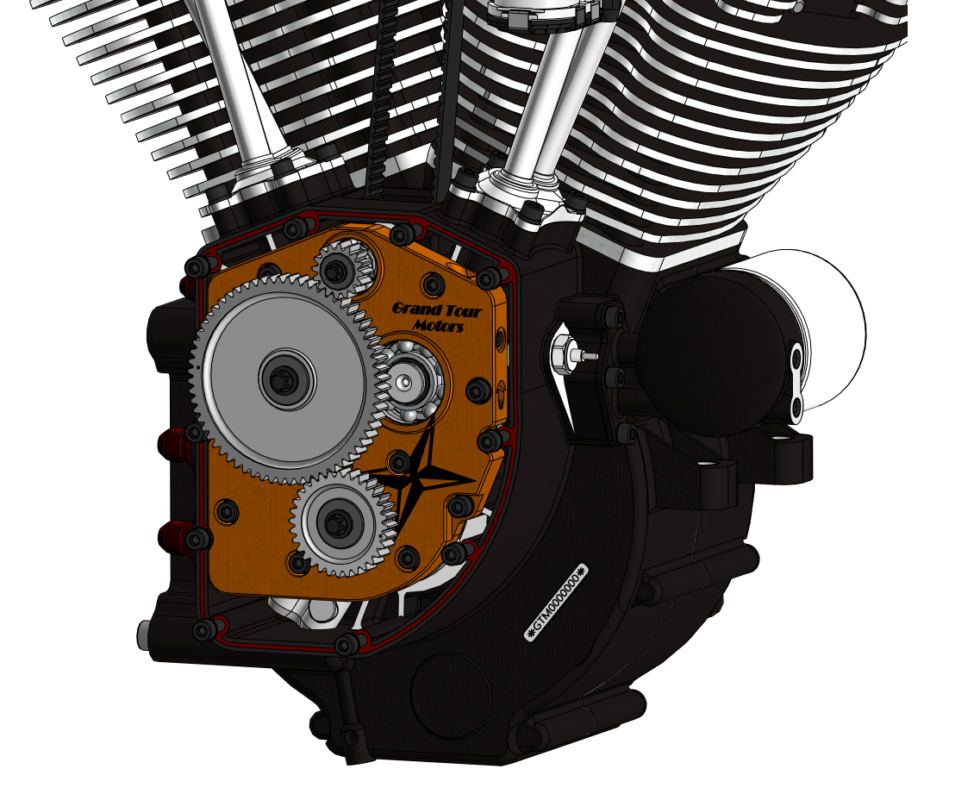

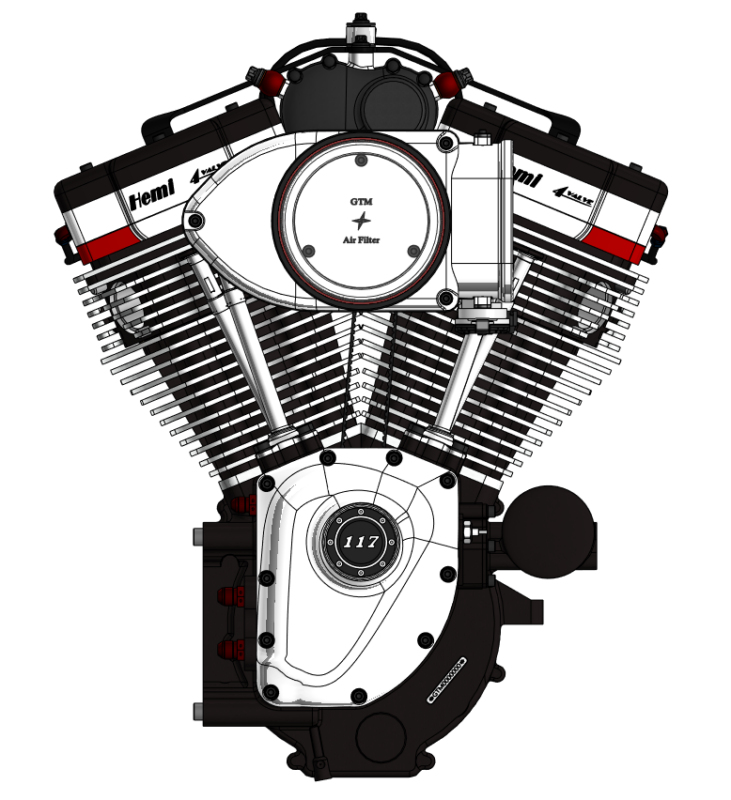

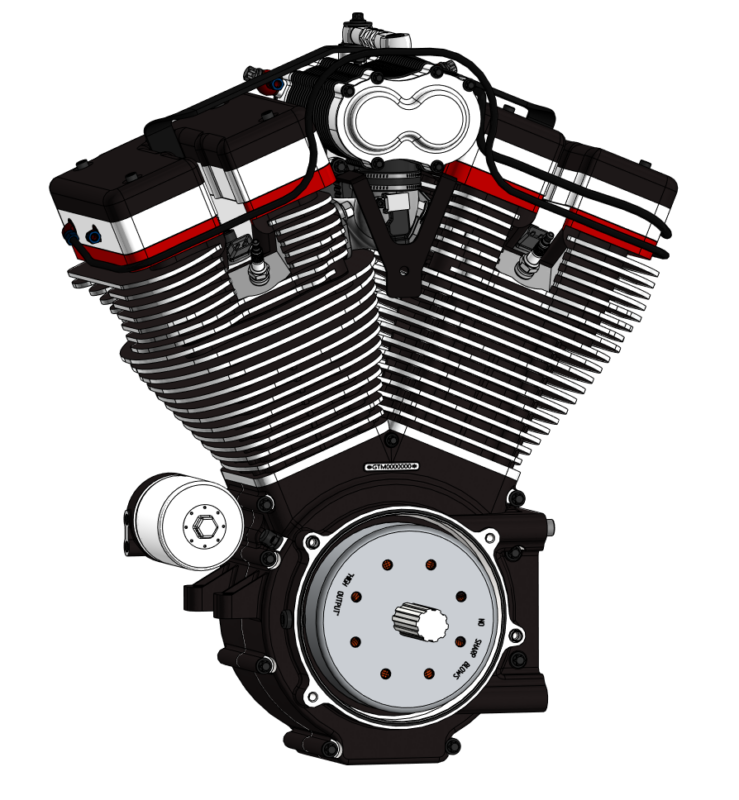

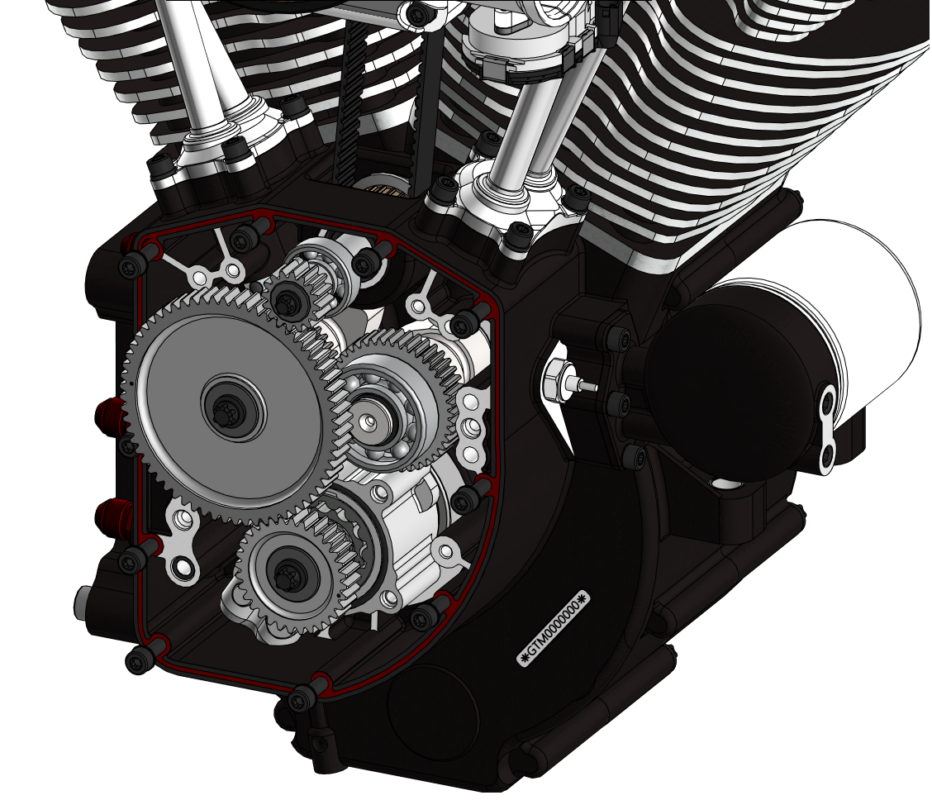

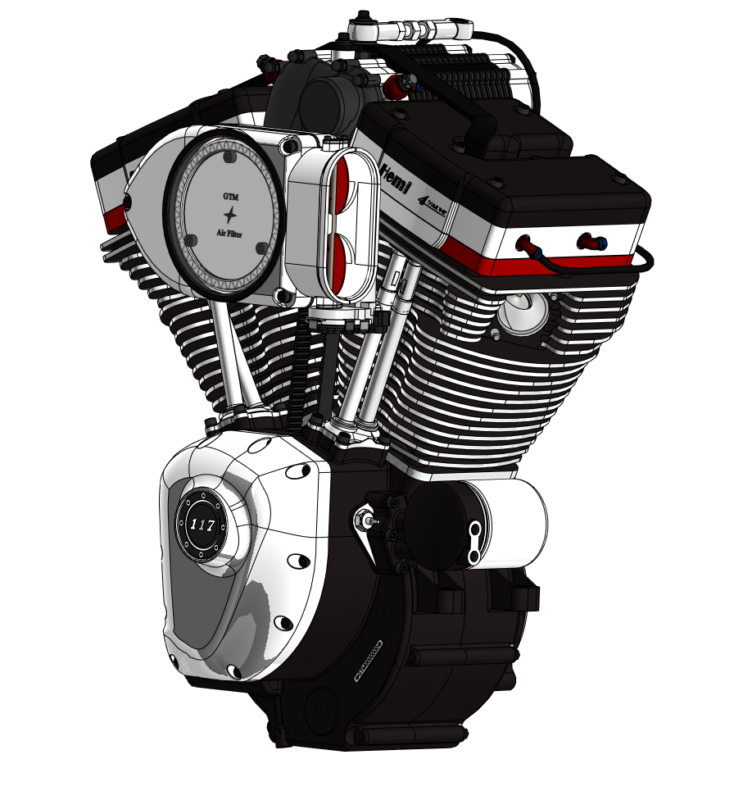

Модель-прототип двигателя внутреннего сгорания схемы V-Twin. Будет устанавливается на мотоциклах компании - custom ателье "Grand Tour Motors"* совместно с мастерской "Vince’s Garage". Модель имеет полную внутреннюю проработку, за исключением некоторых навесных компонентов. Идейный прототип - двигатель "Twin Cam" компании "Harley-Davidson Motor Company", а также некоторые другие проекты.
Двигатель двухцилиндровый, четырехтактный, объёмом 1920 см³, мощностью 150 л.с. (110 кВт) и крутящим моментом в 200 Нм. Масса двигателя 73,8 кг, габарит 640х515х440 мм. Конструктивно имеет крепление к раме через подушки и тягу-стабилизатор, а так же фланцы для установки первичной передачи и коробки передач. Двигатель с наддувом (0,6 до 1,5 Бар), для наддува используется объёмный нагнетатель типа "Lysholm". Головки цилиндров выполнены по схеме "Hemi" с полусферической камерой сгорания и с применением технологии "CNC Ported", имеют по 4 клапана на цилиндр. Двигатель оснащён инжекторной системой питания, с возможностью впрыска водно-метаноловой смеси для охлаждения заряда, при необходимости систему питания можно заменить на карбюратор. ГРМ нижневальной, двухвальной схемы, привод шестерёнчатый. Система смазки с "сухим картером", объём масла 20W50 - 5,5 л. Применена система комбинированного охлаждения, требуется установка масляного радиатора.

В работе были использованы и видоизменены работы участников портала "ВМасштабе":
Хомут червячный параметрический 3D
Автор: Сергей Ищенко
Поршень с шатуном (двигатель GM LS3)
Автор: Aleksey
Свеча зажигания
Автор: Константин Семенов
Топливная форсунка Siemens 6238
Автор: Olegator_46
Датчик давления миниатюрный 8112-5010
Автор: Есефьев Александр

p.s. работа выполнена в качестве хобби, возможны наличия ошибок проектирования.
* "Grand Tour Motors" - вымышленное название.

3D Модели Harley-Davidson Генератор ДВС Инжектор Картер Клапан коленвал крышка. Масляный насос Цилиндр

Автор

Donny Master

Дата

15.04.2025

Язык

Русский

Состав

3Д Сборка (в дереве могут быть предупреждения), схема КШМ

Софт

КОМПАС-3D 21 Как открыть?

Содержимое архива

Нижняя часть двигателя
- Привод нагнетателя
  - Вал привода нагнетателя в сборе.a3d
  - Вал привода нагнетателя.m3d
  - Зубчатое колесо вала привода нагнетателя.frw
  - Зубчатое колесо вала привода нагнетателя.m3d
  - Ремень зубчатый.m3d
  - Шайба 16х24.m3d
  - Шайба вала привода нагнетателя.m3d
  - Шкив привода нагнетателя.m3d
  - Шпонка шкива.m3d
  - Через цепь (не исп.)
    - Вал привода нагнетателя в сборе.a3d
    - Вал привода нагнетателя.m3d
    - Деталь _ Ролик.m3d
    - Заклепка.m3d
    - Звезда передачи нагнетателя.m3d
    - Звено.m3d
    - Сборка звена 1.a3d
    - Сборка Участка Цепи.a3d
    - Соединительные звенья.a3d
    - Цепь привода нагнетателя.a3d
- Масляный фильтр K&N Long Black
  - Корпус.m3d
  - Крышка.m3d
  - Масляный фильтр K&N.a3d
  - Плита.m3d
  - Сетка.m3d
  - Уплотнение.m3d
  - Уплотнительное кольцо.m3d
  - Фильтрующий элемент.m3d
- Масляная плита
  - Втулка питания коленвала.m3d
  - Датчик давления миниатюрный 8112-5010.m3d
  - Масляная плита в сборе.a3d
  - Масляная плита.m3d
  - Направляющая втулка масляной плиты.m3d
  - Направляющая.m3d
  - Пружина.m3d
  - Фиксатор.m3d
  - Шарик перепускной.m3d
- Маслонасос
  - Внутреннее колесо откачивающей секции.m3d
  - Внутреннее колесо подающей секции.m3d
  - Заглушка каналов маслонасоса.m3d
  - Корпус маслонасоса.m3d
  - Маслонасос в сборе без роторов.a3d
  - Маслонасос в сборе.a3d
  - Наружнее колесо откачивающей секции.m3d
  - Наружнее колесо подающей секции.m3d
  - Пружинная шайба.m3d
  - Разделительная шайба маслонасоса.m3d
  - Уплотнительное кольцо маслонасоса.m3d
- Коленвал
  - Арматура маслопровод.m3d
  - Втулка опоры коленвала левая.m3d
  - Втулка опоры коленвала правая.m3d
  - Заглушка маслоканала.m3d
  - Заглушка шейки.m3d
  - Звезда привода балансиров коленвала.frw
  - Звезда привода балансиров коленвала.m3d
  - Коленвал в сборе.a3d
  - Левый маховик с валом коленвала.m3d
  - Масляная магистраль шейки.m3d
  - Правый маховик с валом коленвала.m3d
  - Стопорное кольцо.m3d
  - Упорная втулка генератора.m3d
  - Упорная шайба коленвала.m3d
  - Шайба шейки.m3d
  - Шайба.m3d
  - Шейка коленвала.m3d
  - Подшипники коленвала
    - Обойма подшипника шлицов коленвала .m3d
    - Ролик подшипника коленвала 8х18 мм.m3d
    - Сборка подшипник шлицов коленвала.a3d
    - Сепаратор.m3d
- Картер
  - Винт М6 картера.m3d
  - Винт масляной форсунки.m3d
  - Втулка крепления двигателя.m3d
  - Датчик положения коленвала.m3d
  - Картер (заготовка).m3d
  - Картер в сборе.a3d
  - Клапан масляной форсунки.m3d
  - Корпус клапана форсунки.m3d
  - Крышка ГРМ #2.m3d
  - Крышка компенсаторов 1.m3d
  - Крышка компенсаторов.m3d
  - Левая часть картера.m3d
  - Масляная форсунка в сборе.a3d
  - Масляная форсунка.m3d
  - Направляющая втулка 12х10х10.m3d
  - Направляющая втулка 14х10.5х16.m3d
  - Направляющая втулка 9х7х10.m3d
  - Правая часть картера 1.m3d
  - Правая часть картера.m3d
  - Противоповоротный штифт.m3d
  - Пружина клапана масляной форсунки.m3d
  - Стопорное кольцо 66х60х1.m3d
  - Уплотнение крышки ГРМ.m3d
  - Уплотнение крышки компенсаторов заднее.m3d
  - Уплотнение крышки компенсаторов переднее.m3d
  - Уплотнение масляной форсунки.m3d
  - Уплотнение первичной передачи.m3d
  - Уплотнение фланца масляного фильтра.m3d
  - Уплотнение цилидра.m3d
  - Уплотнительное кольцо 10х1.5.m3d
  - Уплотнительное кольцо 12х8х2.m3d
  - Фитинг масляного фильтра.m3d
  - Фланец масляного фильтра.m3d
  - Шайба фланца.m3d
  - Шпилька ГЦ.m3d
- ГРМ
  - Logo plate.m3d
  - Вкладыш кожуха.m3d
  - Вставки.m3d
  - Гайка М4х0.5.m3d
  - Звезда ГРМ коленавла.m3d
  - Звезда ГРМ распредвала.m3d
  - Зубчатое колесо ГРМ коленвала.frw
  - Зубчатое колесо ГРМ коленвала.m3d
  - Зубчатое колесо ГРМ распредвала.frw
  - Зубчатое колесо ГРМ распредвала.m3d
  - Зубчатое колесо распредвалов.frw
  - Зубчатое колесо распредвалов.m3d
  - Кожух штанги в сборе 1.a3d
  - Кожух штанги в сборе 2.a3d
  - Кожух штанги верхний.m3d
  - Кожух штанги нижний.m3d
  - Крышка ГРМ #2 в сборе.a3d
  - Крышка ГРМ #2.m3d
  - Крышка ГРМ в сборе.a3d
  - Крышка ГРМ вспомогательная геометрия.m3d
  - Крышка ГРМ.m3d
  - Крышка кожуха.m3d
  - Основа кожуха 1.m3d
  - Основа кожуха.m3d
  - Пружина крышки кожуха.m3d
  - Пятка штанки.m3d
  - Распредвал задний в сборе.a3d
  - Распредвал задний.m3d
  - Распредвал передний в сборе.a3d
  - Распредвал передний.m3d
  - Тело штанки толкателя.m3d
  - Узел шестерен ГРМ.a3d
  - Уплотнение кожуха верхнее.m3d
  - Уплотнение кожуха среднее.m3d
  - Уплотнение нижнее кожуха.m3d
  - Шайба крышки ГРМ.m3d
  - Шайба передачи ГРМ коленвала.m3d
  - Шпонка 12х3х3.m3d
  - Шпонка 15х3х3.m3d
  - Штанга толкателя в сборе.a3d
  - Шток штанги толкателя.m3d
  - Гидротолкатель
    - Гибротолкатель в сборе.a3d
    - Игла колеса толкателя.m3d
    - Колпак компенсатора.m3d
    - Корпус гидротолкателя.m3d
    - Крышка компенсатора.m3d
    - Ось колеса толкателя.m3d
    - Поршень компенсатора.m3d
    - Пружина подпора.m3d
    - Стопорное кольцо компенсатора.m3d
    - Толкатель.m3d
    - Трубка подачи компенсатора.m3d
    - Шарик компенсатора.m3d
- Генератор
  - Генератор в сборе.a3d
  - Обмотка катушки 1.m3d
  - Обмотка катушки 2.m3d
  - Обмотка катушки 3.m3d
  - Пластина статора генератора.m3d
  - Постоянный магнит ротора.m3d
  - Ротор генератора в сборе.a3d
  - Ротор генератора.m3d
  - Уплотнение выхода генератора.m3d
- Балансирные валы
  - Балансирный вал.m3d
Верхняя часть двигателя
- ЦПГ
  - Болт крышки шатуна.m3d
  - Болт шатунной крышки.m3d
  - Вкладыш шатуна.m3d
  - Втулка ВГШ БрБНТ.m3d
  - Втулка ВГШ.m3d
  - Втулка НГШ БрБНТ.m3d
  - Гильза цилиндра.m3d
  - Кольцо компрессионное верхнее ф103.3.m3d
  - Кольцо компрессионное нижнее ф103.3.m3d
  - Кольцо маслосъёмное ф103.3.m3d
  - Крышка шатуна А.m3d
  - Крышка шатуна.m3d
  - Направляющая втулка 8х6х10.m3d
  - НГШ прицепного шатуна.m3d
  - Поршень собранный ф102.a3d
  - Поршень собранный ф102.a3d.apmf
  - Поршень ф102 Х ф26.m3d
  - Поршень ф102 Х ф26.m3d.apmf
  - Поршень ф103.3 в сборе.a3d
  - Поршень ф103.3 задний.m3d
  - Поршень ф103.3 передний.m3d
  - Поршневое компрессионное кольцо ф102 х 1.45 Сталь 50CrV4.m3d
  - Поршневое компрессионное кольцо ф102 х 1.45 Сталь 50CrV4.m3d.apmf
  - Поршневое маслосъёмное кольцо ф102 х 0.5 Сталь 65Г.m3d
  - Поршневой палец ф24.m3d
  - Поршневой палец ф26.m3d
  - Прокладка ГЦ.a3d
  - Расширитель маслосъёмного кольца ф26.m3d
  - Слой прокладки ГЦ.m3d
  - Стопорное кольцо CRH-24.m3d
  - Стопорное кольцо поршневого пальца ф26.m3d
  - Тангенциальный расширитель.m3d
  - Цилиндр задний в сборе.a3d
  - Цилиндр задний.m3d
  - Цилиндр передний в сборе.a3d
  - Цилиндр передний.m3d
  - Шатун вилочный.m3d
  - Шатун вилочный.m3d.apmf
  - Шатун прицепной А в сборе.a3d
  - Шатун прицепной А.m3d
  - Шатун прицепной.m3d
  - Шатун разрезной А.m3d
  - Шатун разрезной в сборе.a3d
  - Шатунная сборка.a3d
  - Вспомогательная геометрия
    - Вырез под клапан.m3d
    - Радиус кривошипа.m3d
    - Углубления под клапана.m3d
- Тяга стабилизатора
  - Втулка тяги стабилизатора.m3d
  - Опора тяги.m3d
  - Сайлентблок.m3d
  - Тяга стабилизатора в сборе.a3d
- Нагнетатель
  - Вал ведущий.m3d
  - Ведомый винт.m3d
  - Ведущий винт.m3d
  - Винт ведущий в сборе.a3d
  - Винт УПСВД нагнетателя.m3d
  - Впуск нагнетателя.m3d
  - Втулка впуска нагнетателя.m3d
  - Втулка выпуска нагнетателя.m3d
  - Задняя крышка нагнетателя.m3d
  - Зубчатое колесо ведомого вала.frw
  - Зубчатое колесо ведомого вала.m3d
  - Зубчатое колесо ведущего вала.frw
  - Зубчатое колесо ведущего вала.m3d
  - Корпус нагнетателя.m3d
  - Крышка выпуска нагнетателя.m3d
  - Крышка нагнетателя впускная.m3d
  - Крышка нагнетателя.m3d
  - Масляная плита нагнетателя.m3d
  - Нагнетатель в сборе.a3d
  - Прокладка промежуточной крышки впуска нагнетателя.m3d
  - Фтитнг УПСВД.m3d
  - Шайба 8х6.2х1.m3d
  - Шайба медная фитинга нагнетателя.m3d
  - Шпонка вала шкива.m3d
- Масловоды
  - Масловод 1.m3d
  - Масловод 2.m3d
  - Масловод подачи 1.m3d
  - Масловод подачи 1.m3d.a3d
- Головы
  - Болт ГЦ.m3d
  - Втулка 8х6.2х8.5.m3d
  - Втулка коромысла.m3d
  - Гайка масловода головки.m3d
  - Головка задняя в сборе.a3d
  - Головка задняя.m3d
  - Головка передняя в сборе.a3d
  - Головка передняя.m3d
  - Датчик детонации.m3d
  - Заглушка коромысла.m3d
  - Зажим масловода.m3d
  - Клапан впускной в сборе.a3d
  - Клапан впускной.m3d
  - Клапан выпускной в сборе.a3d
  - Клапан выпускной.m3d
  - Клапанная пружина.m3d
  - Коромысло второе в сборе.a3d
  - Коромысло второе.m3d
  - Коромысло первое в сборе.a3d
  - Коромысло первое.m3d
  - Кронштейн сигнала.m3d
  - Кронштейн стабилизатора.m3d
  - Крышка головки.m3d
  - Кулачок коромысла.m3d
  - Масловод 1.a3d
  - Масловод 1.m3d
  - Масловод 2.a3d
  - Масловод головки 1.m3d
  - Масловод головки 2.m3d
  - Масловод головки 3.m3d
  - Масловод головки 4.m3d
  - Маслосъёмный колпачёк.m3d
  - Направляющая впускного клапана.m3d
  - Направляющая выпускного клапана.m3d
  - Опора клапанной пружины.m3d
  - Ось коромысла.m3d
  - Ось кулачков.m3d
  - Прокладка средней крышки головки.m3d
  - Радиатор головки.m3d
  - Свеча зажигания IPLDKP7R-P.m3d
  - Седло впускного клапана.m3d
  - Седло выпускного клапана .m3d
  - Средняя крышка задней головки.m3d
  - Средняя крышка передней головки.m3d
  - Сухарь клапана.m3d
  - Тарелка клапана.m3d
  - Трубка 1.m3d
  - Трубопровод.a3d
  - Уплотнение крышки головки.m3d
  - Уплотнение маслоканала головки.m3d
  - Уплотнительное кольцо 7х9х1.m3d
  - Упорный кронштейн.m3d
  - Упротнительное кольцо 10х0.25.m3d
  - Фитинг масловода головки.m3d
  - Фитинг масляного кронштейна головки.m3d
  - Фитинг свкозной.m3d
  - Фтитнг ОЖ головки.m3d
  - Шланг.a3d
  - Штифт 3х10.m3d
  - Сапун
    - Клапан сапуна.m3d
    - Корпус сапуна второй.m3d
    - Корпус сапуна.m3d
    - Крышка сапуна.m3d
    - Маслоотстойник сапуна.m3d
    - Сборка сапун второй.a3d
    - Сборка сапун.a3d
    - Уплотнительное кольцо сапуна.m3d
  - Вспомогательная геометрия
    - Компановка камеры сгорания 2.m3d
    - Компоновка камеры сгорания.m3d
    - Макет 1.m3d
    - Макет 2.m3d
    - Масловод головки 2.m3d
    - Объём камеры сгорания.m3d
    - Трубка 2.m3d
- Впуск
  - Вал.m3d
  - Воздушный фильтр в сборе.a3d
  - Впускной коллектор в сборе.a3d
  - Впускной коллектор.m3d
  - Датчик MAP.m3d
  - Держатель.m3d
  - Дроссель 60mm.m3d
  - Интеркулер.m3d
  - Кольцо 1.m3d
  - Кольцо.m3d
  - Кронштейн датчика МАР.m3d
  - Крышка воздушного фильтра.m3d
  - Патрубок соединительный .m3d
  - Плита воздушного фильтра.m3d
  - Скоба форсунки.m3d
  - Уплотнение воздушного фильтра.m3d
  - Уплотнение впускного коллектора.m3d
  - Фильтрующий элемент.frw
  - Фильтрующий элемент.m3d
  - Фланец впускного коллектора.m3d
  - Хомут патрубка впуска.a3d
  - Хомут.a3d
  - Вспомогательная геометрия
    - Тело 1.m3d
    - Тело 10.m3d
    - Тело 2.m3d
  - Воздухозаборник
    - Блок сервопривода.m3d
    - Воздухозаборник в сборе.a3d
    - Дроссельная заслонка.m3d
    - Корпус воздухозаборника.m3d
    - Крышка воздухозаборника.m3d
    - Крышка опор оси.m3d
    - Крышка сервопривода дросселя.m3d
    - Ось дроссельных заслонок.m3d
    - Ось тяги.m3d
    - Пружина дросселя.m3d
    - Сапун.m3d
    - Сетчатый фильтр сапуна.m3d
    - Стекло крышки воздухозаборника.m3d
    - Стенка воздухозаборника.m3d
    - Стопорное кольцо сетчатого фильтра сапуна.m3d
    - Тяга дроссельной заслонки.m3d
    - Уплотнение воздухозаборника.m3d
    - Уплотнение крышки сервопривода дросселя.m3d
    - Уплотнение опор оси.m3d
    - Уплотнение оси дроссельных заслонок.m3d
  - Injector Siemens 6238
    - Жиклер.m3d
    - Жиклер.SLDPRT
    - Катушка Каркас.m3d
    - Катушка Каркас.SLDPRT
    - Катушка.m3d
    - Катушка.SLDPRT
    - Клапан Cтакан.m3d
    - Клапан Cтакан.SLDPRT
    - Клапан Пружина.m3d
    - Клапан Пружина.SLDPRT
    - Клапан Стержень.m3d
    - Клапан Стержень.SLDPRT
    - Кольцо Верхнее.m3d
    - Кольцо Верхнее.SLDPRT
    - Кольцо Среднее.m3d
    - Кольцо Среднее.SLDPRT
    - Контакт 1.m3d
    - Контакт 1.SLDPRT
    - Контакт 2.m3d
    - Контакт 2.SLDPRT
    - Корпус катушки.m3d
    - Корпус Катушки.SLDPRT
    - Корпус Клапана.m3d
    - Корпус Клапана.SLDPRT
    - Корпус Пластик.m3d
    - Корпус Пластик.SLDPRT
    - Носик Кольцо.m3d
    - Носик Кольцо.SLDPRT
    - Носик Конус.m3d
    - Носик Конус.SLDPRT
    - Носик Распылитель.m3d
    - Носик Распылитель.SLDPRT
    - Носик Резинка.m3d
    - Носик Резинка.SLDPRT
    - Носик Фильтр.m3d
    - Носик Фильтр.SLDPRT
    - Носик Шайба.m3d
    - Носик Шайба.SLDPRT
    - Операция без истории1.m3d
    - Резинка Верхняя.m3d
    - Резинка Верхняя.SLDPRT
    - Резинка Нижняя.m3d
    - Резинка Нижняя.SLDPRT
    - Резинка Средняя.m3d
    - Резинка Средняя.SLDPRT
    - Резинка Центровочная.m3d
    - Резинка Центровочная.SLDPRT
    - Трубка.m3d
    - Трубка.SLDPRT
    - Фильтр Каркас.m3d
    - Фильтр Каркас.SLDPRT
    - Фильтр Кольцо.m3d
    - Фильтр Кольцо.SLDPRT
    - Фильтр Элемент.m3d
    - Фильтр Элемент.SLDPRT
    - Форсунка Siemens 6238.a3d
    - Форсунка Siemens 6238.SLDASM
Вращение КВ 30 об_мин.xml
Двигатель в сборе.a3d
Схема КШМ двигателя.cdw
