Національний університет водного господарства та природокористування
Кафедра автомобілів та автомобільного господарства
Курсова робота з дисципліни "Автомобільні двигуни"
на тему: "Розрахунок бензинового двигуна по прототипу ВАЗ-2101"
Рівне 2013
Курсова робота складається з 2 листів креслень формату А1, та 57 сторінок пояснювальної записки.
В даній курсовій роботі був проведений розрахунок бензинового двигуна по прототипу ВАЗ-2101. А саме, проведено тепловий розрахунок та визначено тепловий баланс двигуна до яких входять такі підрозділи:
- розрахунок хімічних реакцій при горінні палива;
- розрахунок процесів дійсного циклу;
- розрахунок індикаторних та ефективних показників дійсного циклу двигуна;
- розрахунок параметрів циліндра та тепловий баланс двигуна.

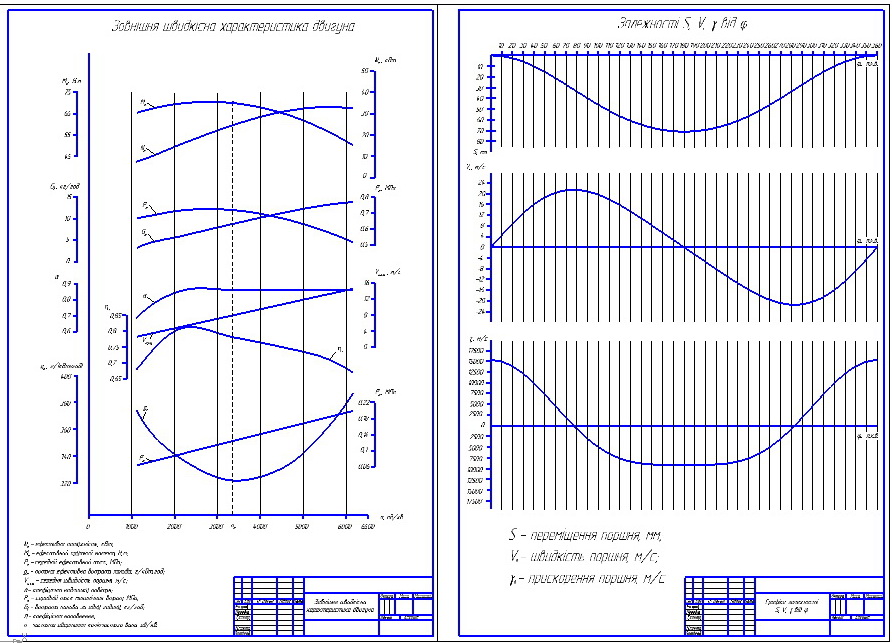

Також побудовано зовнішню швидкісну характеристику двигуна; проведено кінематичний розрахунок кривошипно-шатуного механізму; побудовано індикаторну діаграму циклу двигуна; проведено динамічний розрахунок кривошипно-шатунного механізму.
Наступним етапом був розрахунок на міцність деталей КШМ: розрахунок на розтягування циліндра, розрахунок поршня, розрахунок поршневого та компресійного кілець, розрахунок шатуна, розрахунок колінчастого валу, розрахунок шатунних шийок, напруження згинання в шатунній шийці, розрахунок щік колінчастого вала та розрахунок маховика.
За даними проведених розрахунків характеристику двигуна значно покращено.
Вихідні дані:
1. Прототип - ВАЗ 2101
2. Коефіцієнт надлишку повітря - 0,86
3. Температура залишкових газів - 900 К
4. Температура підігріву суміші - 6 град. С
5. Середня швидкість заряду ωвп - 110 м/с
6. Ступінь стиску ε - 8,5
7. Коефіцієнт повноти діаграми φ - 0,93
8. Літраж двигуна - 1,23 л
9. Кількість циліндрів - 4
10. Частота обертання КВ. n,об/хв - 5600
11. S/D=0,96
12. Середня швидкість поршня - 12,3 м/с
