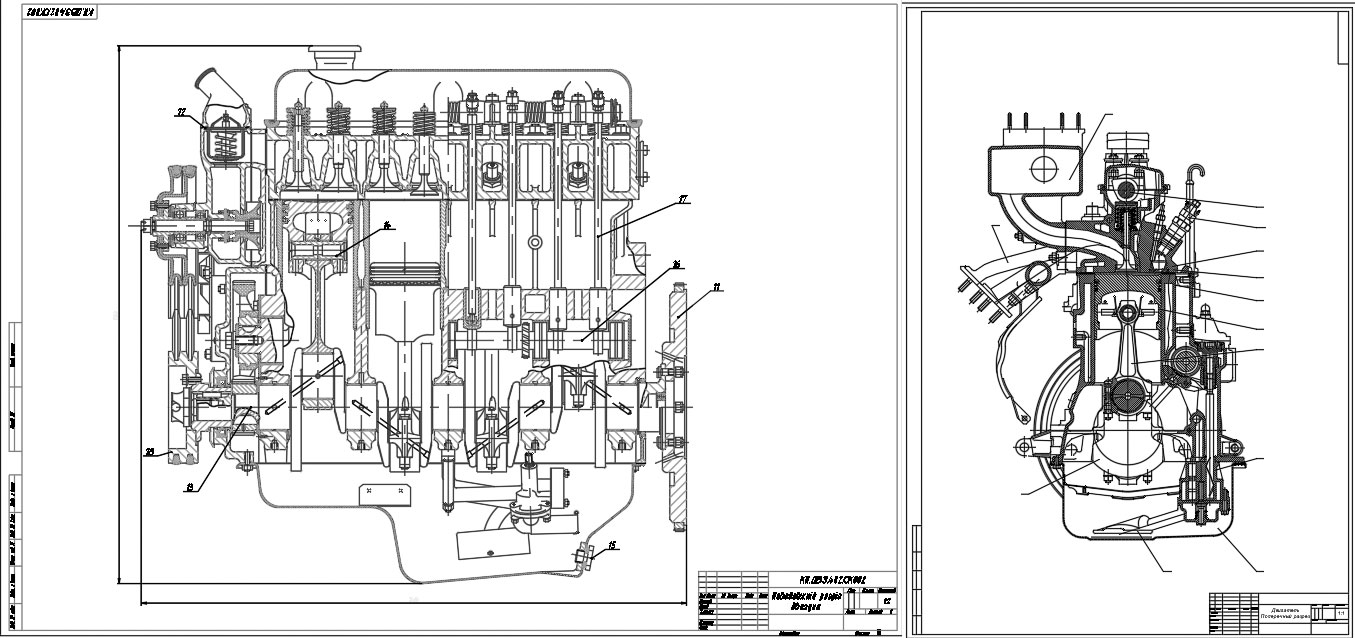

На чертеже выполнен поперечный разрез двигателя автомобиля ГАЗ-24 , марка двигателя ЗМЗ-402.10, также к нему приложен сборочный чертеж шатуна и клапана двигателя ЗМЗ-402.10 ТЕХНИЧЕСКОЕ ЗАДАНИЕ №39 На курсовое проектирование По дисциплине “Автомобильные двигатели”. Двигатель карбюраторный 4х тактный, 4х цилиндровый, рядный, мощностью 68 кВт при 5000 мин1, жидкостного охлаждения. Базовый двигатель ГАЗ-24
Cодержание
Введение 4
1. Тепловой расчёт и построение индикаторной диаграммы 5
1.1 Тепловой расчёт 5
1.2 Построение индикаторной диаграммы 10
2. Тепловой баланс двигателя 12
3. Построение внешней скоростной характеристики 13
4. Кинематический расчёт двигателя 14
5. Динамический расчёт двигателя 15
6. Системы и механизмы двигателя 20
6.1 Система питания топливом 20
6.2 Система охлаждения 25
6.3 Система смазки 28
6.4 Механизм газораспределения 31
7 Расчет основных деталей на прочность 34
7.1 Расчет поршня 34
7.2 Расчет поршневого кольца 38
7.3 Расчет поршневого пальца 39
7.4 Расчет коленчатого вала 42
8 Стандартизация и унификация 43
8.1 Цели и задачи стандартизации 43
8.2 Унификация спроектированного ДВС с базовым 44
8.3 Перечень стандартов, использованных при разработке проекта 44
8.4 Карта технического уровня и качества на спроектированный двигатель 44
Cписок использованных источников 45
Приложение к пояснительной записке
Приложение А Графики к кинематическому расчёту двигателя
Графическая часть
Лист 1 Графики к тепловому и динамическому расчёту
Лист 2 Поперечный разрез двигателя
Лист 3 Продольный разрез двигателя
