Двигатель карбюраторный ГАЗ-24

Уральский федеральный университет им пер. президента России Б.Н.Ельцин
Кафедра Турбины и двигатели
Курсовой проект по дисциплине "Конструирование ДВС"
на тему: "Двигатель карбюраторный 4Р 9,2-9,2 прототип ГАЗ-24 Волга
Екатеринбург 2011

Целью курсового проекта является систематизация и закрепление знаний, полученных при изучении специальных и общетехнических дисциплин. Также проект служит для получения и усвоения опыта конструирования и расчета ДВС, приобретения теоретических навыков в конструировании.
Проектирование включает в себя разработку эскизного проекта двигателя с лучшими технико-экономическими показателями, чем у прототипа.
Провести тепловой расчет двигателя, расчеты кинематики КШМ, суммарного крутящего момента и размеров маховика, анализ неуравновешенности и расчет уравновешивания, расчеты основных деталей КШМ двигателя.

Содержание
Введение
1 Тепловой расчет двигателя
1.1 Выбор расчетных параметров
1.2 Параметры рабочего тела
1.3 Параметры процесса газообмена
1.4 Сжатие
1.5 Сгорание
1.6 Расширение
1.7 Параметры, характеризующие рабочий цикл
1.8 Основные размеры цилиндра
1.9 Уточненные параметры и показатели двигателя для выбранных размеров D и S 10
1.10 Построение индикаторной диаграммы
2 Расчеты кинематики КШМ
3 Расчеты динамики КШМ
3.1 Приведение масс
3.2 Расчет сил, действующих в КШМ
3.3 Расчет диаграммы износа шатунной шейки коленчатого вала
3.4 Определение суммарного крутящего момента
3.5 Определение суммарной избыточной работы цикла и расчет размеров маховика
4 Анализ неуравновешенности и уравновешивание двигателя
5 Расчеты основных деталей кривошипно-шатунного механизма

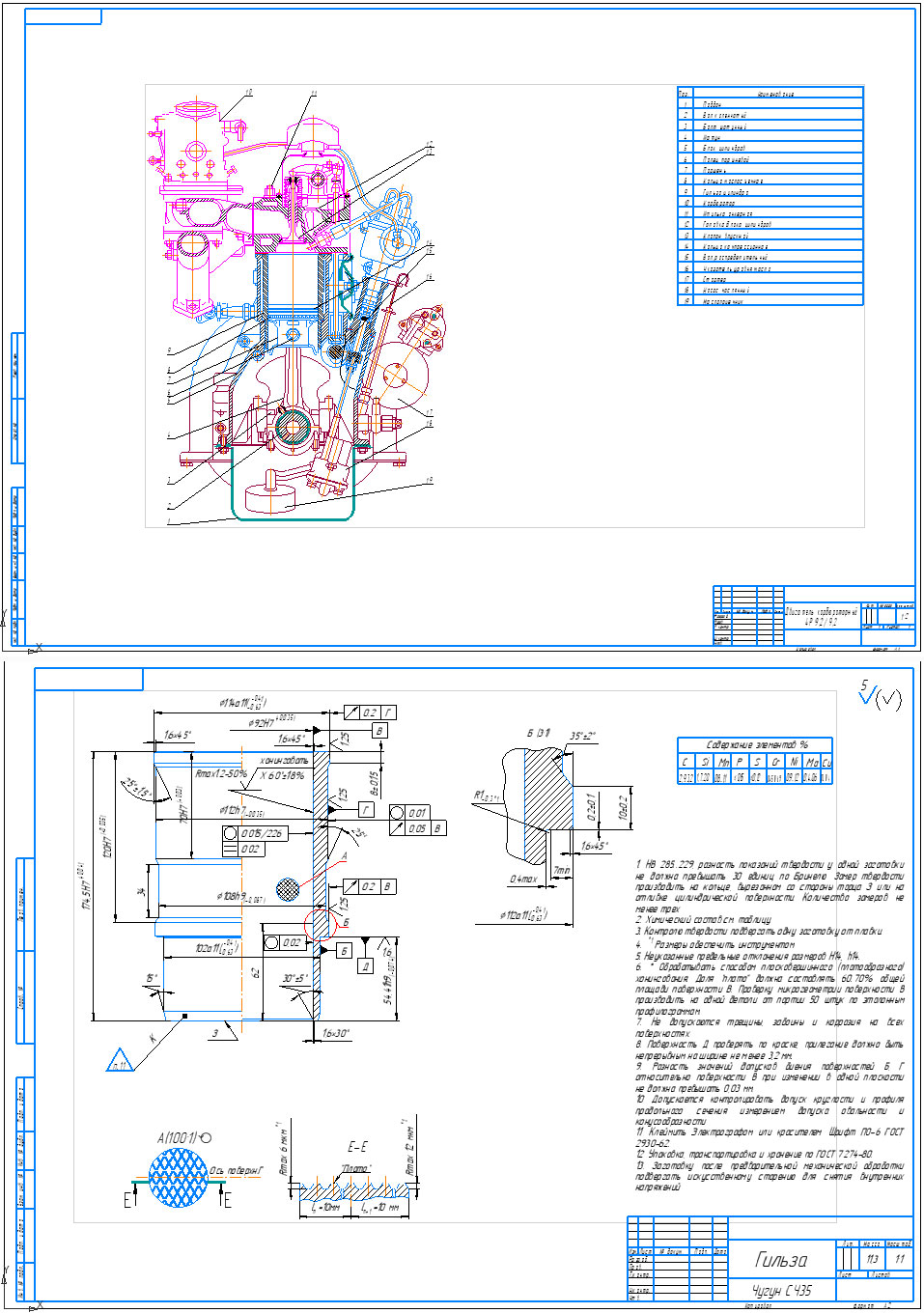

5.1 Расчет втулки цилиндра
5.2 Расчет шпилек газового стыка
5.3 Расчет поршня
5.4 Расчет уплотнительного поршневого кольца
5.5 Расчет поршневого пальца
5.6 Расчет стержня шатуна
5.7 Расчет крышки кривошипной головки шатуна
5.8 Расчет шатунных болтов
5.9 Расчет коленчатого вала
6 Описание конструкции двигателя
Заключение
Список использованной литературы
