Расчет и проектирование двигателя внутреннего сгорания ГАЗ-24

Сибирский государственный университет путей сообщения
Кафедра "Технология транспортного машиностроения и эксплуатация машин"
Курсовая работа по дисциплине «Энергетические установки Т и ТТМО»
На тему "Расчет и проектирование двигателя внутреннего сгорания"
Новосибирск 201

За аналог принят 4-х тактный бензиновый двигатель ГАЗ-24,с ниж-ним расположением распредвала и верхним расположением клапанов.

Исходные данные двигателя: Число цилиндров i=4, Мощность двигателя Pc=125 кВТ, Отношение хода поршня к диаметру S/D 0,95, Номинальная частота вращения коленвала ne=4550, Давление свежего заряда pa=0,095 МПа, Давление остаточных газов pг=0,130 МПа, Фазы газораспределения(углы) :открытия клапанов -впускного 1=40, -выпускного 2=20, закрытие клапанов -впускного 3=25, -выпускного 4=20, Степень повышения давления λ=3,5, Степень сжатия ε 8,9
В данной работе проводятся расчёты и проектируется ДВС. Выбирается аналог для проектирования ДВС

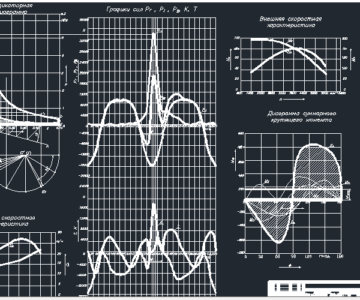

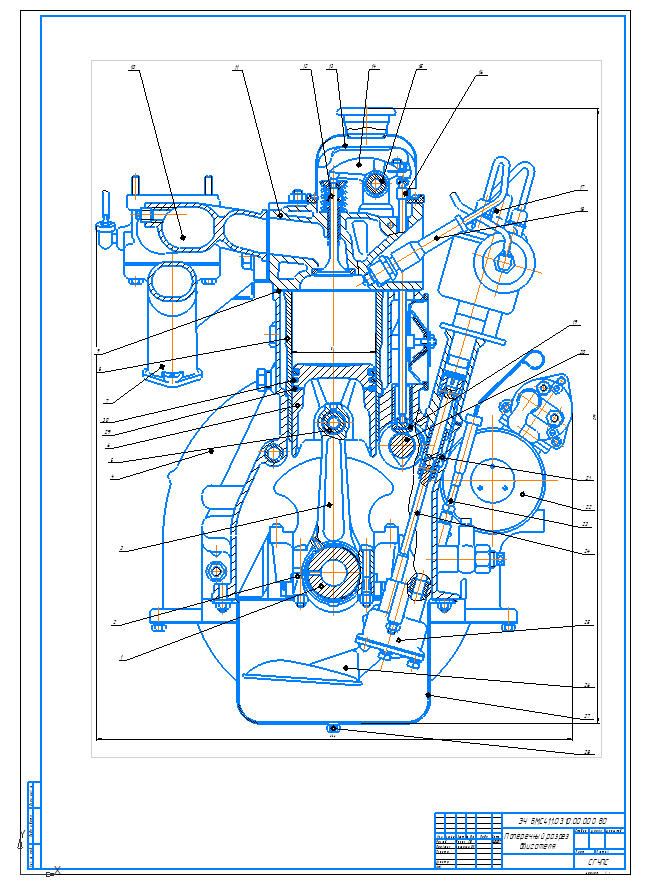

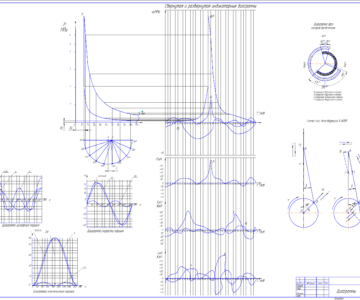

Графическая часть содержит поперечный разрез и спецификацию.
Оглавление
1. КРАТКОЕ ОПИСАНИЕ ПРОЦЕССОВ, ПРОИСХОДЯЩИХ В ОДНОМ ЦИЛИНДРЕ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ 4
1.1. Процесс впуска. 4
1.2. Процесс сжатия. 4
1.3. Процесс сгорания и расширения. 5
1.4. Процесс выпуска. 5
2 РАСЧЕТ ПАРАМЕТРОВ ОДНОГО ЦИКЛА 6
Таблица 1 – Промежуточные точки политропы сжатия 7
Таблица 2 – Промежуточные точки политропы расширения 7
3 РАСЧЕТ ОСНОВНЫХ ПАРАМЕТРОВ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА 9
4 ПОСТРОЕНИЕ ИНДИКАТОРНОЙ ДИАГРАММЫ ДВС. ПОСТРОЕНИЕ ДИАГРАММЫ ФАЗ ГАЗОРАСПРЕДЕЛЕНИЯ 10
5 РАСЧЕТ И ПОСТРОЕНИЕ ВНЕШНЕЙ ХАРАКТЕРИСТИКИ ДВС 11
6 ВЫБОР АНАЛОГА ДЛЯ ПРОЕКТИРОВАНИЯ ДВС 12
Список использованных источников 13
