Расчет судового дизеля 50LU (ЧН50/54)

ФГБОУ ВПО "Астраханский государственный технический университет"
Кафедра "Судостроение и энергетические комплексы морской техники"
Курсовой проект по дисциплине "судовые ДВС"
На тему : "Расчет судового дизеля 50LU (ЧН50/54)"
Астрахань, 2018

Исходные данные: Технические параметры судового дизеля ЧН50/54

Исходные данные для расчета показателей рабочего цикла
Параметр Обозначение Размерность Значение
Эффективная мощность Ne кВт 3750
Частота вращения n об/мин 465
Давление окружающей среды р0 МПа 0,103
Температура окружающей среды Т0 К 293
Давление наддува рк МПа 0,2
Коэффициент избытка воздуха при сгорании α 1,6
Коэффициент продувки φа
Коэффициент остаточных газов γг 0,05
Коэффициент использования тепла в точке z ξz 0,81
Произведен расчет параметров рабочего цикла дизеля, расчеты кинематики и динамики КШМ
Построены индикаторные диаграммы, графики сил, действующих на КШМ. Произведен прочностной расчет втулки цилиндров

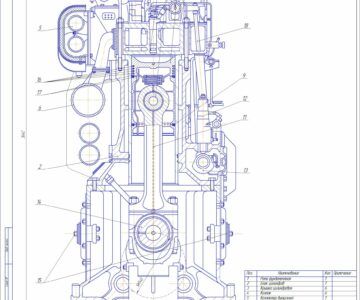

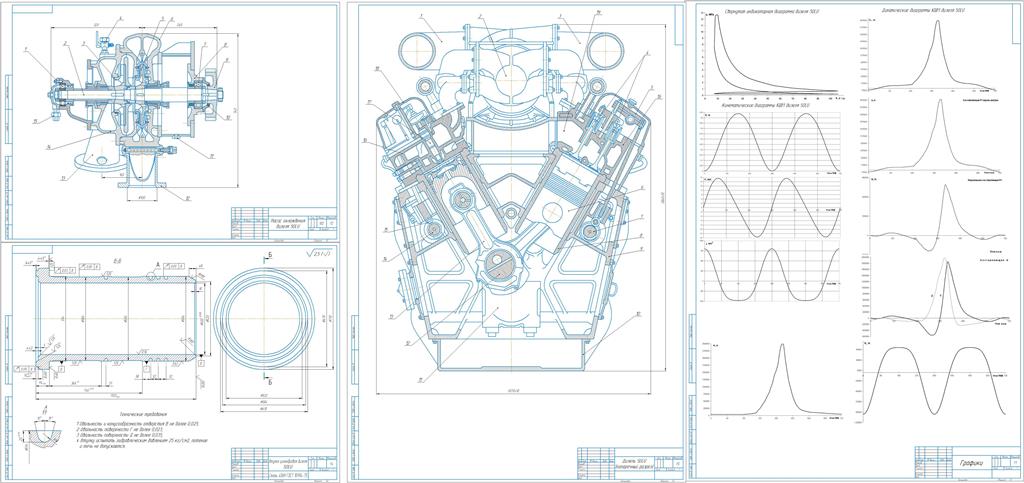

Графическая часть содержит поперечный разрез дизеля, Чертеж втулки цилиндров, чертеж насоса охлаждения, графики, спецификации
Содержание
1 Описание конструкции дизеля
2 Расчет параметров рабочего процесса
3 Расчет кинематики КШМ
4 Расчет динамики КШМ
5 Построение индикаторной диаграммы и диаграммы результирующей температуры газов за цикл
6 Прочностной расчет втулки цилиндров
7 Расчет системы охлаждения дизеля
