Тепловой и динамический расчет судового дизеля марки 6ЧН21/29

Керченский Государаственный Морской Технологический Университет
Кафедра СЭУ
Курсовой проект по дисциплине "Судовые двигатели внутреннего сгорания"
На тему: "Проверочный расчет судового ДВС"
Керчь, 2016

В данном проекте производится тепловой и динамический расчет судового дизеля 6 ЧН 21/29.
Выполнен расчет процесса наполнения, сжатия, сгорания, расширения. Определены индикаторные и эффективные показатели двигателя, а так же произведен ориентировочный расчет на прочность основных деталей ДВС.

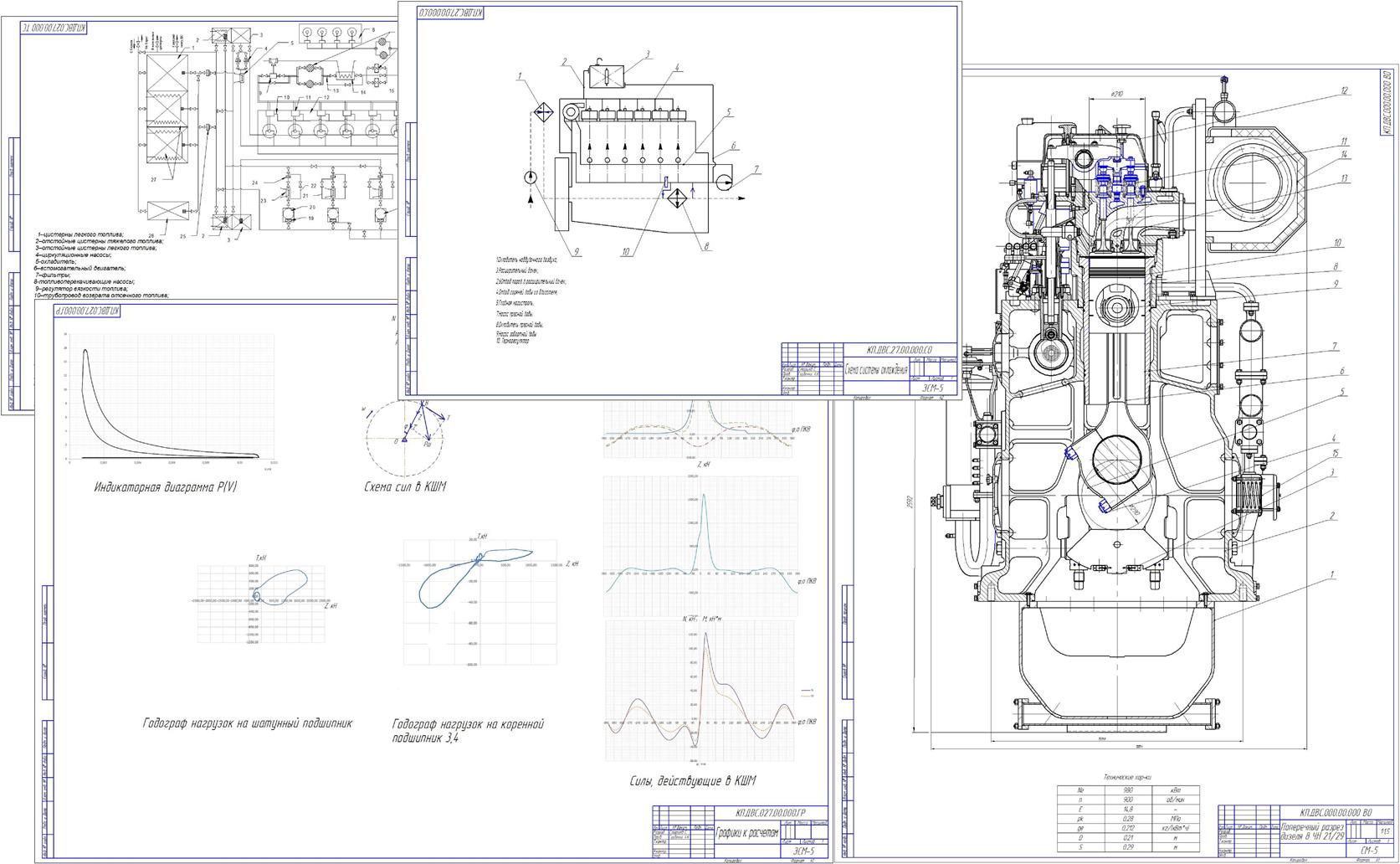

Курсовой проект содержит 45 листов пояснительной записки, спецификацию к двигателю, 4 листа графической части формата (2хА1;2хА2), а именно: поперечный разрез дизеля (ВО), графики к расчетам двигателя (а1), схема системы топлива (А2), схема системы охлаждения (А2).
Исходные данные для курсового проектирования:
Мощность двигателя,Ne (кВт) =980
Частота вращения двигателя,n (об/мин)=900
Давление наддува,pk (МПа)=0.28
Степень сжатия, E=14.8

Состав: ПЗ (46 стр.), спецификация к ДВС, поперечный разрез дизеля (ВО), графики к расчетам двигателя (а1), схема системы топлива (А2), схема системы охлаждения (А2). Язык документа

Софт: КОМПАС-3D 14 SP2

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Тепловой и динамический расчет судового дизеля марки 6ЧН21/29

Курсовой ДВС\sis_topliva_v14.cdw
Курсовой ДВС\Skhema_sistemy_okhlazhdenia_dizelya.cdw
Курсовой ДВС\Specification.DOC
Курсовой ДВС\Specif_1.xls
Курсовой ДВС\графики.cdw
Курсовой ДВС\Дизель 6 ЧН 21 29.cdw
Курсовой ДВС\Дизель 6 ЧН 21 29.cdw.bak
Курсовой ДВС\кп пз final 97.doc
Курсовой ДВС
