Тепловой и динамический расчет судового дизеля 6 ЧН 20/26

Керченский Госудраственный Морской Технологический Университет
Кафедра СЭУ
Курсовой проект по дисциплине "Судовые двигатели внутреннего сгорания"
На тему: "Расчет судового дизеля"
Керчь,2015

В данном проекте производится тепловой и динамический расчет судового дизеля 6 ЧН 20/26.
Выполнен расчет процесса наполнения, сжатия, сгорания, расширения. Определены индикаторные и эффективные показатели двигателя, а так же произведен ориентировочный расчет на прочность основных деталей ДВС.
Курсовой проект содержит 46 листов пояснительной записки, 3 листа графической части формата (1хА1;2хА2) а именно: поперечный разрез дизеля (ВО), схема системы сжатого воздуха (А2), схема системы охлаждения (А2).
Исходные данные для курсового проектирования:
Мощность двигателя, кВт - 500
Частота вращения двигателя, об/мин -750
Давление наддува, МПа - 0,245
Степень сжатия - 12,5

Оглавление
1. Задание на КП…………………………………………………………………………………………………………………………………………………2
Кинематическая и принципиальная схемы четырехтактного ДВС…………………………..………….4
Описание конструкции дизеля…………………………………………………………………………………………………………………5
2. Тепловой расчёт рабочего цикла судового ДВС…………………………………………………………………………..6
2.1 Исходные данные…………………………………………………………………………………………………………………………………………….6
2.2 Расчет процесса наполнения………………………………………………………………………………………………………………….6
2.3 Расчет процесса сжатия………………………………………………………………………………………………………………………….8
2.4 Расчет процесса сгорания………………………………………………………………………………………………………………………10
2.5 Расчет процесса расширения………………………………………………………………………………………………………………...12
2.6 Индикаторные и эффективные показатели двигателя…………………………………………………………….13
2.7 Расчет параметров воздушного компрессора……………………………………………………………………………..15
2.8 Расчет параметров газовой турбины………………………………………………………………………………………………16

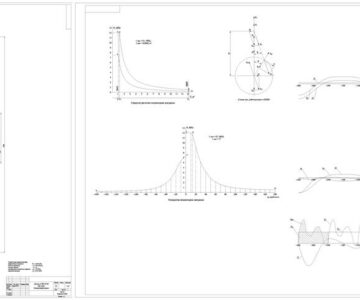

3. Построение индикаторной диаграммы………………………………………………………………………………………………18
3.1 Построение диаграммы в координатах р-V………………………………………………………………………………..…18
3.2 Построение диаграммы в координатах р-ϕ…………………………………………………….……………………………19
3.3 Круговая диаграмма фаз газораспределения……………………………………………………………………………..…22
4. Динамический расчет КШМ………………………………………………………………………………………………………………………23
4.1 Динамическая модель КШМ……………………………………………………………………………………………………………………....23
4.2 Расчет сил действующих в КШМ………………………………………………………………………………………………………….23
4.3 Расчет набегающих и суммарного моментов на коренных шейках кол. вала………………27
4.4 Неравномерность вращения колен. вала. Расчет маховика…………………………………………………..30
4.5. Расчет и построение векторных диаграмм нагрузок на шейки и подшипники к.в…..31
5. Ориентировочный расчет на прочность основных элементов конструкции двиг………..37
5.1. Расчет шатуна……………………………………………………………………………………………………………………………………………….37
5.1.1. Расчет поршневой головки шатуна………………………………………………………………………………………………….37
5.1.2. Расчет стержня шатуна………..………………………………………………………………………………………………………………37
5.1.3 Расчет кривошипной головки шатуна………..…………………………………………………………………………………..38
5.1.4. Расчет шатунных болтов.……………………………………………………………………………………………………………………39
5.2. Расчет коленчатого вала по формулам Регистра……………………………………………………………….…40
Список литературы…………………………………………………………………………………………………………………………………………..42



Состав: Пояснительная записка(А4), Поперечный разрез дизеля 8ЧН 20/26 (ВО), Схема системы охлаждения, Схема сжатого воздуха Язык документа

Софт: КОМПАС-3D 15 SP1

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Тепловой и динамический расчет судового дизеля 6 ЧН 20/26

6ЧН20 26\Skhema_sistemy_okhlazhdenia_dizelya.cdw
6ЧН20 26\кп пз final.docx
6ЧН20 26\Система сжатого воздуха.cdw
6ЧН20 26\Чертеж
6ЧН20 26
