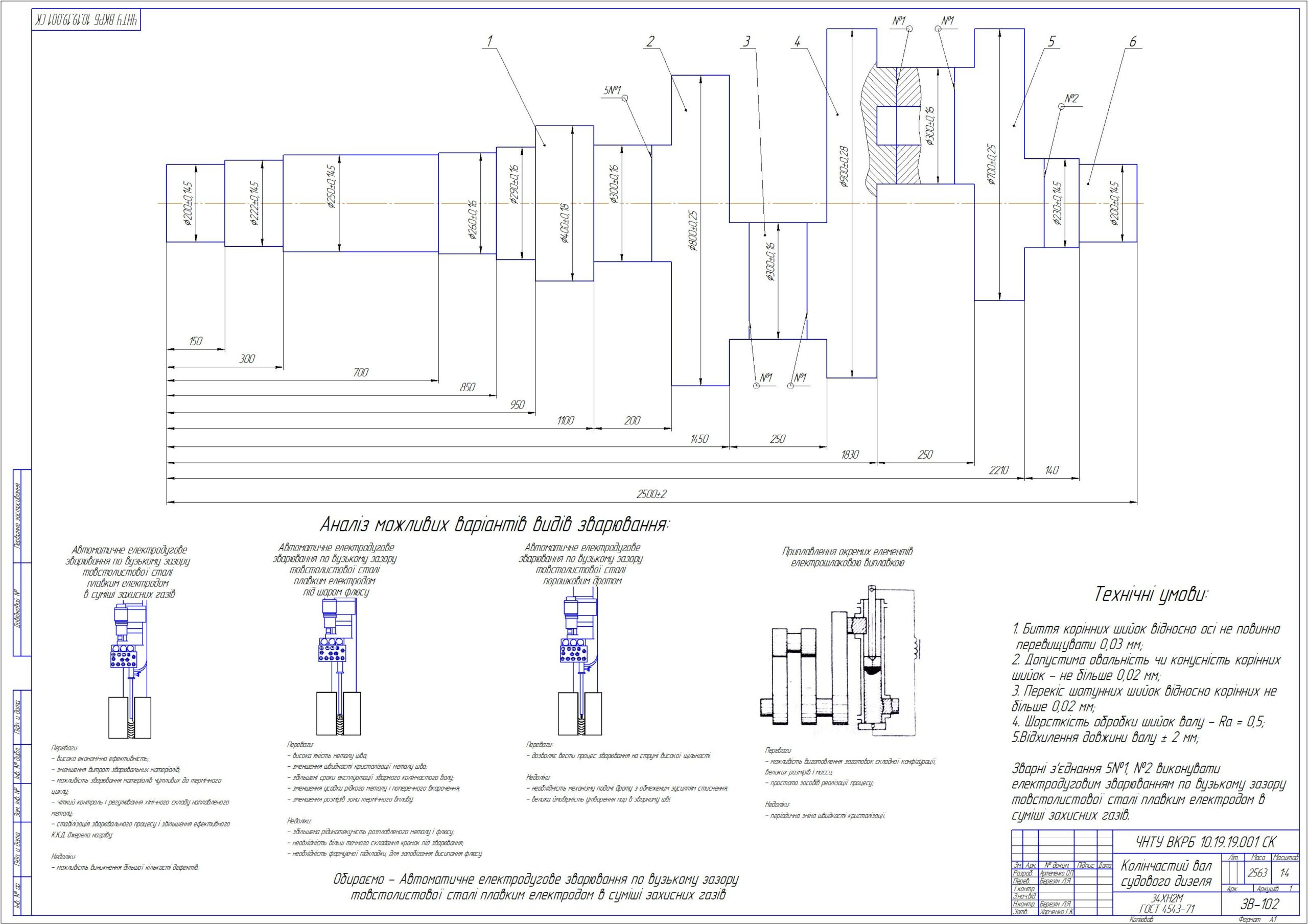

Коленчатый вал судового дизеля
Чернігівський національний технологічний університет
Кафедра зварювання та автоматизованого проектування будівельних конструкцій
Дипломний проект з дисципліни "Виготовлення зварних конструкцій"
На тему: "Колінчатий вал судового дизеля"
Чернігів 2014
Пояснювальна записка: сторіноки, рисунків, таблиць, посилань, додатків.
Об’єктом дослідження є зварні з’єднання виконані автоматичним електродуговим зварюванням по вузькому зазору товстолистової сталі плавким електродом в суміші захисних газів.
Мета роботи – розробити технологію складання та зварювання зварного колінчатого валу.
Згідно постановленого завдання робота полягає в розробці технологічного процесу виготовлення зварного колінчатого валу, виборі основного та допоміжного зварювального обладнання, проектуванні обладнання для складально-зварювальних робіт з досягненням максимальної ефективності роботи лінії виробництва, підібрати обладнання для зварювання даного колінчатого валу. Розрахунку режимів зварювання, роликового стенду, роликоопори, обертача.
Состав: 1 Колінчатий вал 2 Технологічний процес 3 Зварювальна установка 4 План цеха 5 Зварна рама 6 Спеціфікація 1 арк. 7 Спеціфікація 3 арк. 8 Спеціфікація 5 арк. 9 Пояснювальна записка
Софт: КОМПАС-3D 14
