Разработать 4-х цилиндровый двигатель (Opel A17DTJ 1.7 CDTI)

Министерство образования Республики Беларусь
Министерство образования и науки Российской Федерации
Межгосударственное образовательное учреждение высшего образования
«Белорусско-Российский университет»
Кафедра: «Техническая эксплуатация автомобилей»
Дисциплина: «Автомобильные двигатели»
Курсовая работа на тему: «Разработать 4-х цилиндровый двигатель»
, 2023 год

Автомобиль OPEL двигатель A17DTJ 1.7 CDTI

Полная масса автотранспортного средства (АТС), кг 1293
Максимальная линейная скорость, которую может развивать автотранспортное средство, км/ч 181
Номинальная частота вращения коленчатого вала ДВС, мин-1 4000
Тип проектируемого двигателя дизель
Число цилиндров 4
Степень сжатия 14,8
Число тактов двигателя 4
Коэффициент избытка воздуха 1,3
Коэффициент короткоходности 1,13
Номинальная мощность двигателя Ne, кВт, и соответствующая ей частота вращения коленчатого вала двигателя
85 кВт при 4000 мин-1

Содержание:
Введение………………………………………………………………………….4
1 Расчет и выбор исходных параметров...……………………………………...5
2 Тепловой расчет проектируемого двигателя 5
2.1 Топливо 5
2.2 Параметры рабочего цикла 8
2.3 Параметры окружающей среды и остаточных газов 9
2.4 Расчет параметров в конце процесса впуска 11
2.5 Процесс сжатия .11
2.6 Процесс сгорания 13
2.7 Процесс расширения 13
2.8 Индикаторные и эффективные параметры рабочего цикла, основные параметры цилиндра и двигателя 14
2.9 Построение индикаторной диаграммы двигателя 15
2.10 Построение круговой диаграммы фаз газораспределения 17
3 Построения внешней скоростной характеристики 19
4. Динамический расчет КШМ с применением ЭВМ 22
4.1 Силы давления газов 22
4.2 Приведение масс частей кривошипно-шатунного механизма 23
4.3 Силы инерции 24
4.4 Суммарные силы, действующие в кривошипно-шатунном механизме 25
5. Патентно-информационный поиск аналогов заданного типа ДВС 29
6. Обоснование и выбор механизмов и систем проектируемого двигателя 30

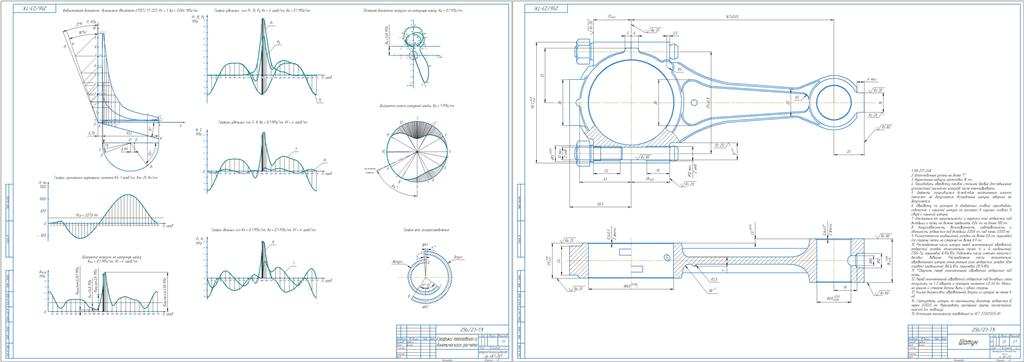

7. Расчет элементов двигателя по указанию руководителя: шатун 32
8. Техническая характеристика двигателя 44
Заключение 45
Список литературы 46
Приложение А 47
