Белорусско-Российский университет
Кафедра техническая эксплуатация автомобилей
Курсовой проект по дисциплине "Двигатели внутреннего сгорания"

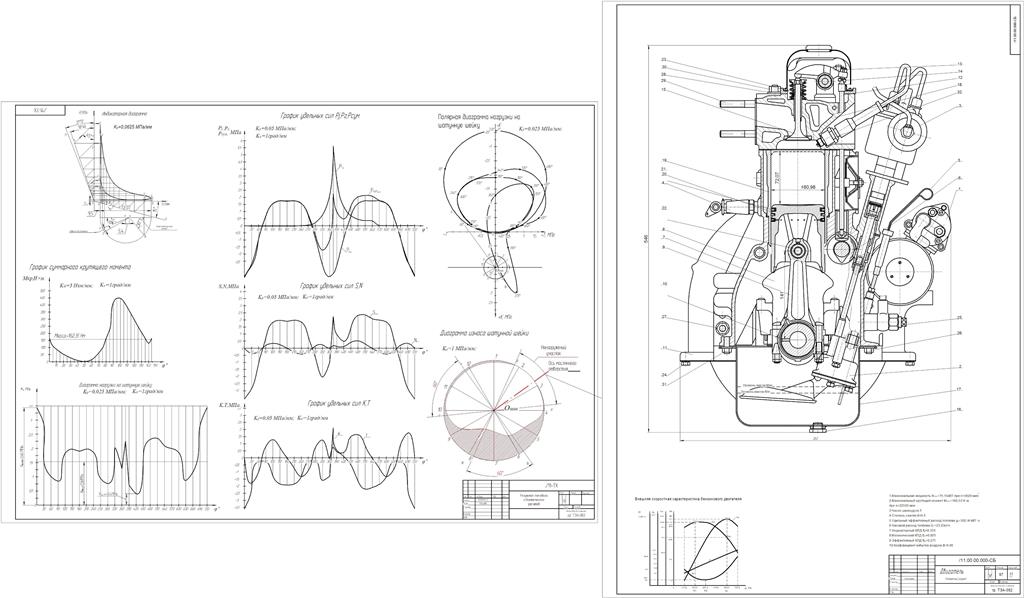

Тема "Разработка 5 цилиндрового двигателя Lancia Delta 2.0, блок цилиндров."
Могилев 2015
Lancia Delta 2.0 LE блок цилиндров.
Исходные данные:
Полная масса автомобиля, m = 1495кг
Максимальная скорость автомобиля, Vmax = 160 км/ч
Высота автомобиля, Н = 1476мм
Ширина колеи передних колёс автомобиля, В = 1395мм
Тип проектируемого двигателя – карбюраторный
Степень сжатия, = 9,5
Число цилиндров, i = 5
Тактность двигателя, τ = 4
Отношение хода поршня к диаметру S/D = 0,89
Коэффициент избытка воздуха,
Частота вращения коленчатого вала при номинальной мощности n=5620 об/мин.
Содержание
Введение………………………………………………………….………………….4
1. Расчёт и выбор исходных параметров……………………………...…………...5
2.Тепловой расчет проектируемого двигателя………………………...………….6
2.1 Топливо…………………………………………………..……………………....6
2.2 Параметры рабочего тела……………………………………………………….6
2.3 Параметры окружающей среды………………………………………..............8
2.4 Расчет параметров в конце процесса впуска…………………………………..8
2.5 Процесс сжатия……………………………………………………………….....9
2.6 Процесс сгорания……………………………………………………………......9
2.7 Процесс расширения…………………………………………………………..10
2.8 Индикаторные и эффективные параметры рабочего цикла, основные
параметры цилиндра и двигателя……………………………………………...….11
2.9 Построение индикаторной диаграммы……………………………………….14
2.10 Построение круговой диаграммы фаз газораспределения………………...17
3. Расчет и построение внешней скоростной характеристики…………...……..19
4. Динамический расчет КШМ с применением ЭВМ………………...…….21
4.1 Силы, действующие на шатунные шейки коленчатого вала………………..22
5. Патентно-информационный поиск аналогов заданного типа ДВС………..24
6. Обоснование и выбор механизмов и систем проектируемого двигателя…...25
7. Расчет распределительного вала двигателя…………………………………...27
7. Техническая характеристика двигателя……………………………………...31
Заключение…………………………………………………………………………32
Список использованных источников…………………………………..................33
Приложение А ……………….…………..………………………………………...34
Приложение B ……………….…………..………………………………………...42
