Тепловой, динамический и прочностной расчёт бензинового двигателя для грузового автомобиля малого класса на базе прототипа ЗМЗ- 4063

Донецкий автодорожный институт
Кафедра "Автомобильный транспорт"
Курсовой проект по дисциплине "Автомобильные двигатели"
На тему: "Тепловой, динамический и прочностной расчёт бензинового двигателя для грузового автомобиля малого класса на базе прототипа ЗМЗ- 4063"
Донецк 2020

РЕФЕРАТ

Пояснительная записка: 37 листа, 6 рисунков, 7 таблиц, 3 источника.

ДВИГАТЕЛЬ, РАБОЧЕЕ ТЕЛО, СГОРАНИЕ, ПРОЧНОСТЬ, ПОР-ШЕНЬ,КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ, КОЛЕНЧАТЫЙ ВАЛ.

Выполнен тепловой, динамический и прочностной расчёт бензинового двигателя для грузового автомобиля малого класса на базе прототипа ЗМЗ- 4063.
Двигатель имеет большую номинальную и литровую мощность при меньших габаритах цилиндра, лучшие удельные показатели.
Выполнен анализ уравновешенности двигателя.

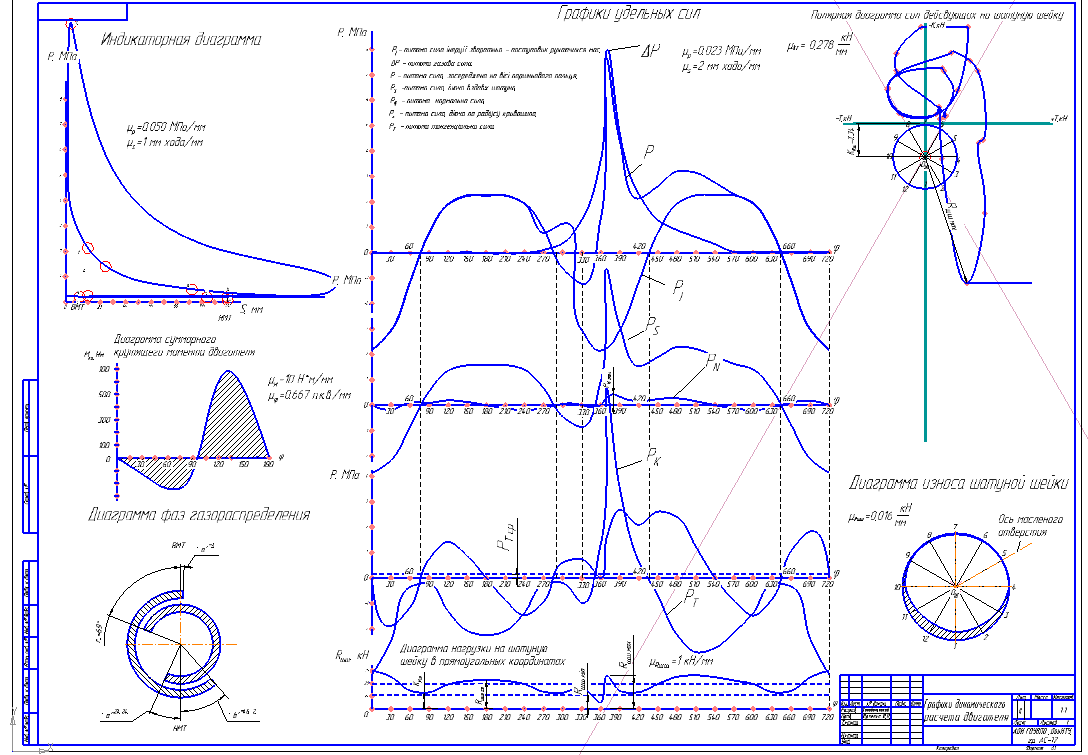

Прилагаются графики динамического расчёта.
СОДЕРЖАНИЕ
Задание на курсовое проектирова-ние……………………………………4
Введение…………………………………………………………………...5
1. Тепловой рас-чёт…………………………………………………….6
1.1 Топливо…………………………………………………………...6
1.2 Параметры рабочего те-ла…………………………………….…6
1.3 Параметры окружающей среды и остаточные газы…………...8
1.4 Процесс впуска…………………………………………………. 9
1.5 Процесс сжатия………………………………………………... 11
1.6 Процесс сгорания……………………………………………….13
1.7 Процесс расширения и выпус-ка……………………………….15
1.8 Теоретические показатели цик-ла……………………………...16
1.9 Эффективные показатели двигате-ля……………………….…17
1.10 Основные параметры цилиндра и двигателя………………....18
1.11 Сравнительные показатели рассчитанного двигателя и прото-типа………………………………………………………………………………18
2. Динамический ра-чёт……………………………………………….…24
2.1 Приведение масс частей КШМ………………………………..24
2.2 Сила инерции возвратно-поступательно движущихся масс и масс, совершающих вращательное движ-ние……………………………..…..25
2.3 Удельные суммарные силы……………………………………26
2.4 Крутящие момен-ты…………………………………………….26
2.5 Силы, действующие на шатунную шей-ку……………………27
2.6 Диаграмма износа шатунной шей-ки…………………………29
3. Расчёты на проч-ность……………………………………………..…31
3.1 Расчёт порш-ня…………..………………………………………31
3.2 Определение удельного давления на поверхности ше-ек….…34
Заключе-ние……………………………………………………………….36
Список литерату-ры………………………………………………………37
Выполнить тепловой, динамический и прочностной расчеты карбюраторного четырёхцилиндрового двигателя с заданными показателями.
Номинальная мощность Ne = 85 кВт.
Частота вращения n = 4600 мин-1.
Степень сжатия ε = 9,5.
Количество цилиндров i = 4.
Коэффициент избытка воздуха α = 0,854.
Двигатель-прототип ЗМЗ-4063.
Выполнить продольный разрез двигателя.
Задачи проектирования: разработать собственный двигатель, исходя из размеров и параметров прототипа, добившись значений параметров величин, указанных в задании курсового проекта. А именно: получить более высокий максимальный крутящий момент, повысить быстроходность, увеличить мощность при неизменной степени сжатия.
Также в задачи проектирования входят:
- закрепление знаний по курсу «Автомобильные двигатели»;
- привитие навыков в работе по выполнению инженерных расчетов с применением справочной литературы;
- приобретение практики по обоснованию принимаемых решений и критической оценке осуществленных конструкций в процессе компоновки и конструктивной разработки двигателя.
