Тепловой расчет и конструирование дизельного двигателя на основе прототипа ЗиЛ-645

Донбасская национальная академия строительства и архитектуры
Кафедра Автомобилей
Курсовой проект по дисциплине "Автомобильные двигатели"
На тему : "Тепловой и конструкторский расчет ДВС "
Макеевка 2015

У проекті проведений тепловий розрахунок сучасного двигуна внутрішнього згоряння, визначена індикаторна діаграма , зовнішня швидкісна характеристика, виконано порівняльний аналіз двигуна, розраховані деталі КШМ та ГРМ, розраховані системі охолодження і змащення, виконаний динамічний розрахунок ДВЗ.

Двигун дизельний, з турбонаддувом, V-образний восьмициліндровий (ЗІЛ-645) чотиритактний. Діаметр та хід поршня відповідно 110x115 мм, обєм 8,74 л, ступінь стиснення 18,5, порядок роботи циліндрів 1-5-4-2-6-3-7-8, потужність 136 кВт (185 к.с.) при 2800 об / хв, крутний момент 510 Н-м (52 кгс-м) при 1400-1600 об / хв.

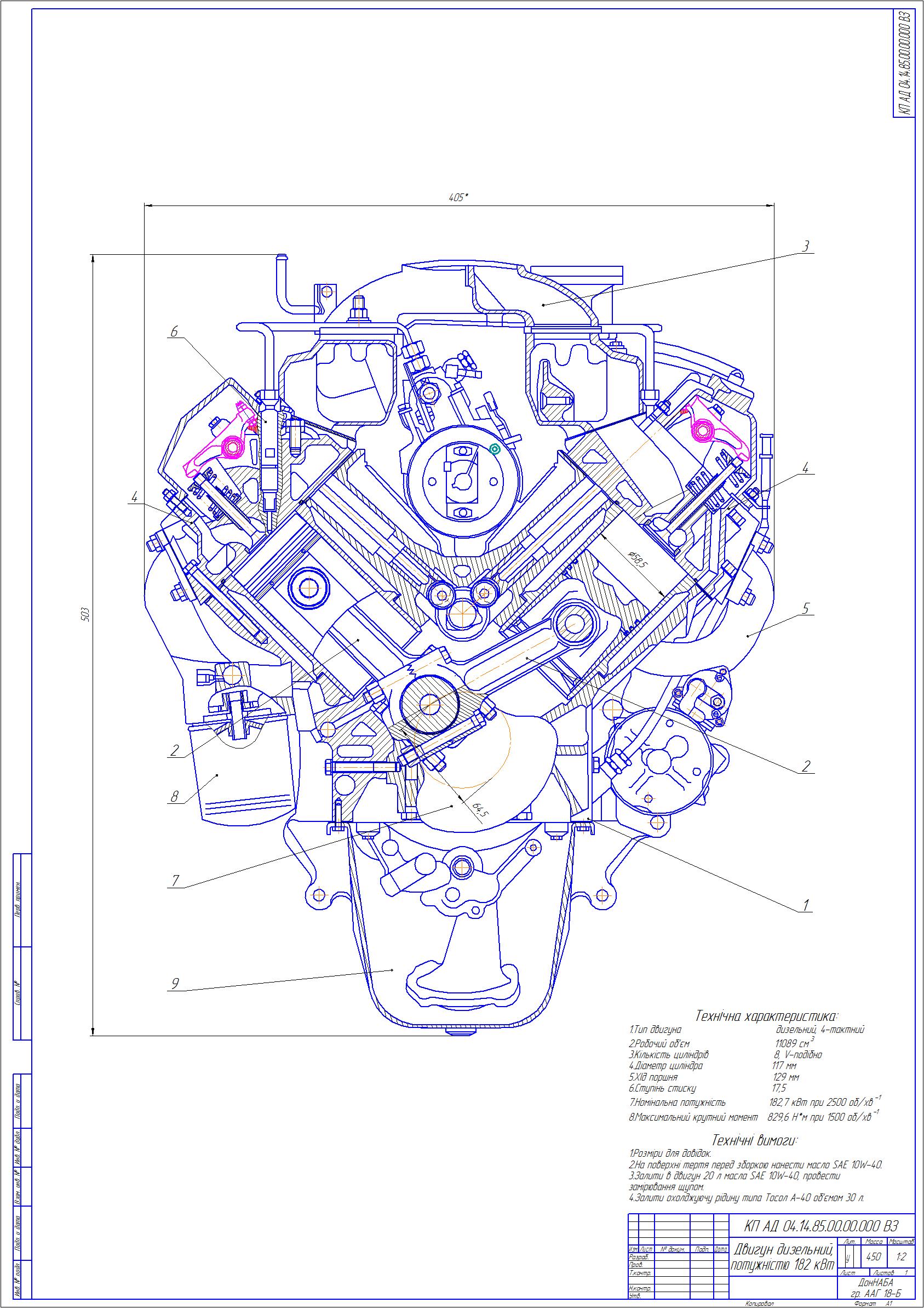

Техническая характеристика:
1.Тип двигателя дизельный, 4-тактный
2.Рабочий объем 11089 см
3. Количество цилиндров 8, V-образно
4.Диаметр цилиндра 117 мм
5.Ход поршня 129 мм
6.Степень сжатия 17,5
7.Номинальна мощность 182,7 кВт при 2500 об / мин
8.Максимальный крутящий момент 829,6 Н * м при 1500 об / мин
Технические требования:
