Проектирование прототипа ТРДД на основе Eurojet EJ200

Московский авиационный институт
Кафедра «Конструкция и проектирование двигателей»
Курсовой проект по дисциплине “Конструкция и проектирование АД и ЭУ”
Тема: «Проектирование прототипа КНД двигателя»
Москва 2022

Составление конструктивно-силовой схемы узла компрессора проектируемого двигателя
Эскизная проработка наиболее сложных соединений элементов ротора и статора, обеспечивающих фиксацию взаимного расположения элементов

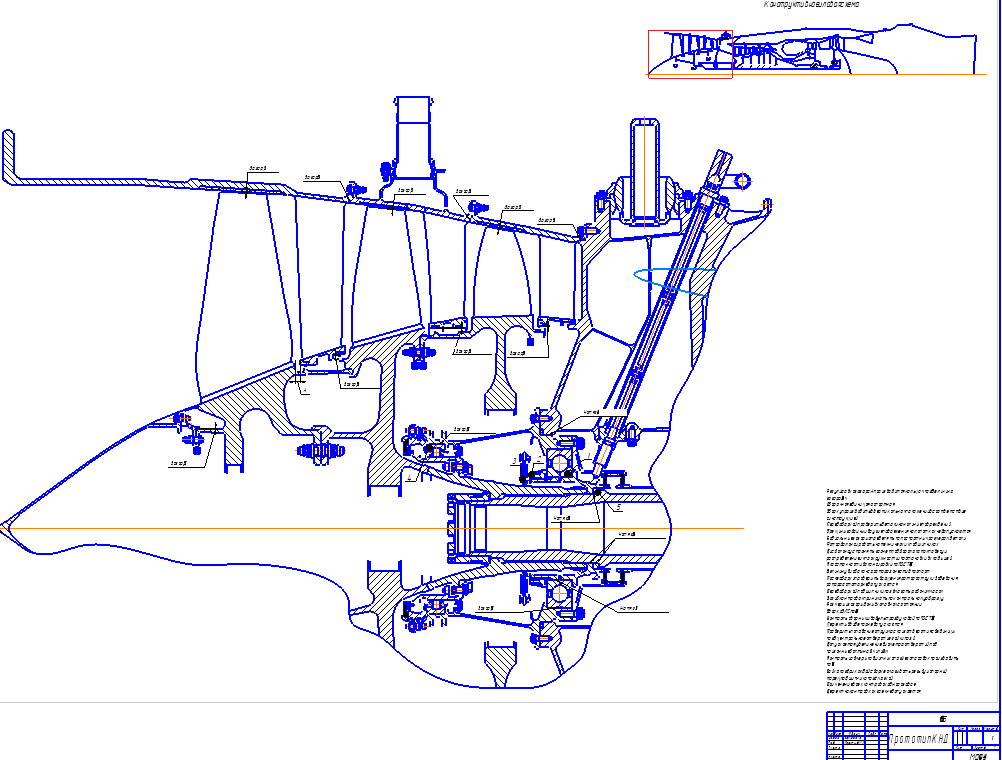

Прототип КНД двигателя на основе КНД двигателя EJ200, продольный разрез проектируемого узла двигателя

Содержание
1. Задание 3
2. Описание конструкции двигателя и его характеристики 5
3. Описание конструкции компрессора низкого давления 7
4. Расчет подшипников 7
5. Расчет лопатки на прочность 8
5.1. Исходные данные: 8
5.2. Напряжения растяжения от центробежных сил . 9
5.3. Напряжения изгиба от газовых сил. 11
5.4. Определение запаса прочности . 17
5.5. Выводы 18
6. Расчет диска на прочность. 19
6.1. Исходные данные. 19
6.2. Расчет диска. 19
6.3. Выводы 22
Список литературы 23
