Проектирование коробки скоростей на основе прототипов 2А135 и 2Н125

Курсовой проект по дисциплине "Оборудование машиностроительных производств"
Курсовой проект на тему "Проектирование коробки скоростей"
Омск 2015

В данной работе рассматривается проектирование коробки скоростей вертикально-сверлильного станка на основе прототипов 2А135 и 2Н125, с Dmax=18 мм.

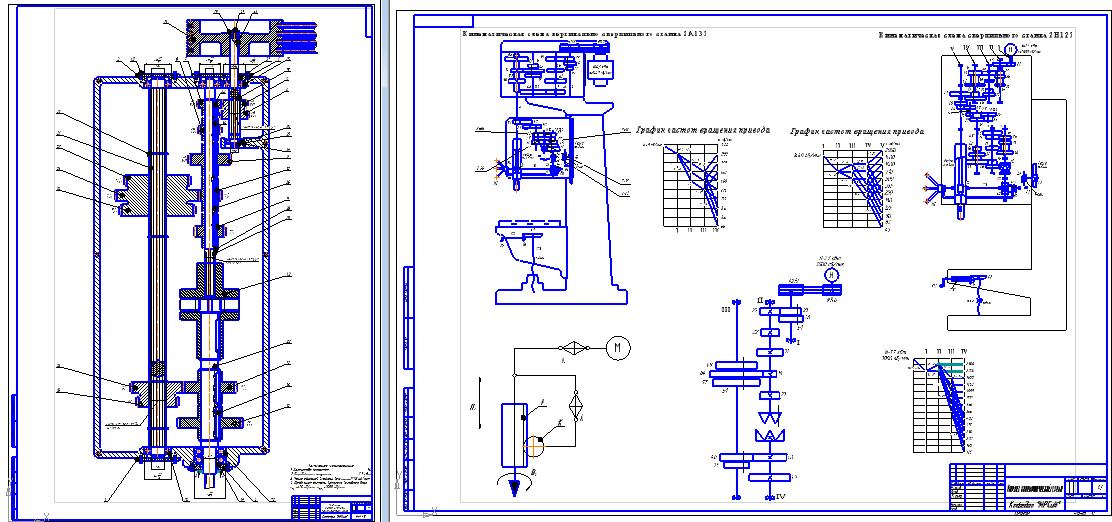

В данном курсовом проекте проанализированы несколько станков близких типоразмеров. Рассчитаны основные технические характеристики проектируемого станка. По полученным данным определено количество и величины скоростей, подобраны числа зубьев колес, построен график чисел оборотов, рассчитаны диаметры валов и зубчатых колес, был определен КПД передачи, рассчитаны крутящие моменты на валах, определены модули передачи зубчатых колес и подобраны шкивы, а также составлена кинематическая схема привода проектируемого станка и построена развертка коробки скоростей проектируемого станка. На первом листе курсового проекта представлены кинематические схемы станков модели 2А135, 2Н616 и проектируемого станка, а также графики чисел оборотов вышеперечисленных станков. На втором листе курсового проекта спроектирована развертка коробки скоростей проектируемого станка.

Содержание
1. Аннотация 4
2. Чертеж типовой обрабатываемой детали, анализ поверхностей детали и геометрическое образование их на станках заданного типа 5
3. Описание и анализ кинематических и конструктивных особенностей станков близких типоразмеров 6
3.1 2А135 6
3.2 2Н125 10
4. Обоснование технических характеристик проектируемого станка 13
5. Выбор электродвигателя 15
6. Обоснование кинематической схемы привода главного движения
станка 16
7. Выбор ряда частот вращения шпинделя 17
8. Определение передаточных отношений в групповых передачах 18
9. Расчет чисел зубьев колес 19
10. Силовой расчет привода главного движения 20
11. Определение диаметров валов 20
12. Расчет зубчатой передачи 21
13. Определение допускаемого контактного напряжения 22
14. Определение модуля по изгибной прочности 22
15. Определение модуля по контактной прочности 24
16. Определение параметров зубчатых колес 25
17. Подбор шкивов 28
18. Расчет длины ступицы и ее диаметра 28
19. Подбор шлицевых валов по ГОСТ 1139-80 28
20. Подбор подшипников 30
21. Подбор пружинных упорных колец 31
22. Подбор призматических и сегментных шпонок 32
23. Подбор резиновых манжет 34
24. Крепление крышек подшипников к корпусу 35
25. Крепление шкива на валу 35
26. Блоки зубчатых колес 36
27. Смазка коробки скоростей 38
Заключение 41
Список используемой литературы 42
