Московский государственный технический университет гражданской авиации
Кафедра двигателей летательных аппаратов
Курсовой проект по дисциплине «Конструкция и прочность авиационных двигателей»

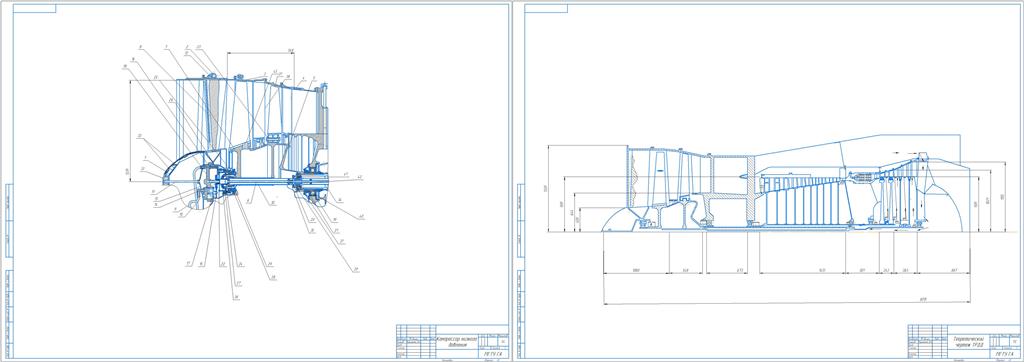

На тему: "Проектирование ТРДД со смешением потоков"
Москва 2022
Введение
1. Выбор прототипа, описание его конструктивных особенностей
1.1. Выбор аналога
1.2. Общая характеристика проектируемого двигателя
2. Расчет проточной части двигателя
2.1. Расчет потребных площадей проходных сечений
2.2. Расчет диаметральных размеров узлов двигателя в характерных сечениях
2.3. Определение числа ступеней лопаточных узлов двигателя
2.4. Определение коэффициента запаса прочности наиболее длинных лопаток турбины
2.5. Определение осевых размеров узлов двигателя
2.6. Расчет геометрических параметров камеры сгорания
2.7. Определение минимальных размеров валов роторов ВД и НД
3. Описание узлов проектируемого двигателя, применяемые
материалы, методы повышения надежности.
3.1. Компрессор
3.2. Камера сгорания
3.3. Турбина
4. Разработка основных функциональных систем двигателя
4.1. Маслосистема
4.2. Топливная система
4.3. Система управления двигателем
4.4. Система охлаждения
4.5. Противообледенительная система (ПОС)
4.6 Противопожарная система (ППС)
5. Расчет на прочность рабочей лопатки ТНД
6. Расчет на прочность диска турбины.
7. Список используемой литературы
H=0км, М=0, Заданная тяга - 90кН, T*г=1650, Pi*k=31, m=4, дозвуковой воздухозаборник
